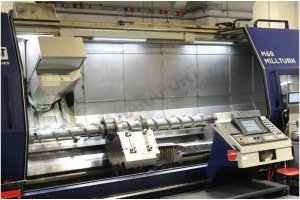

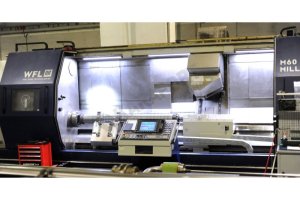

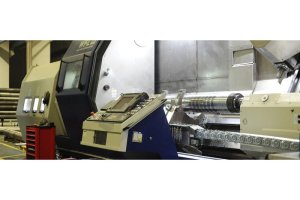

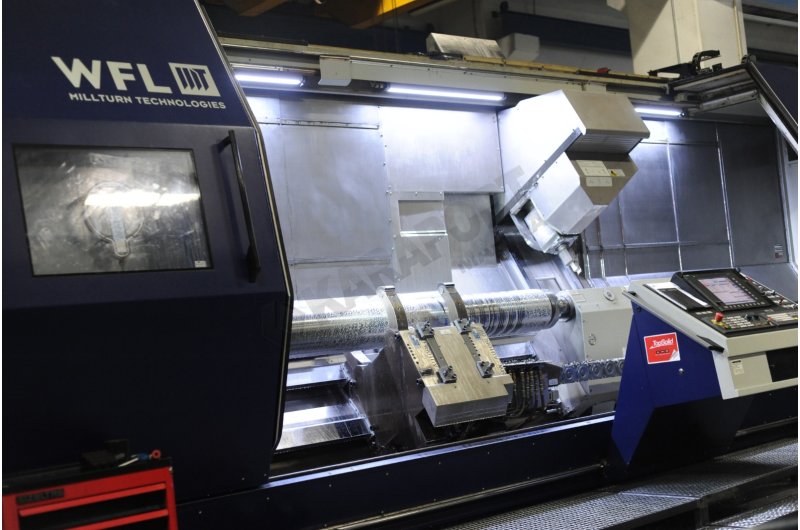

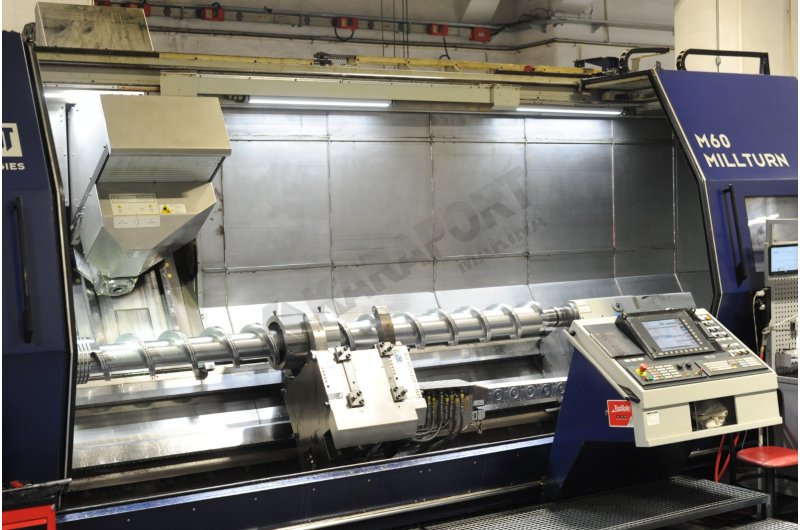

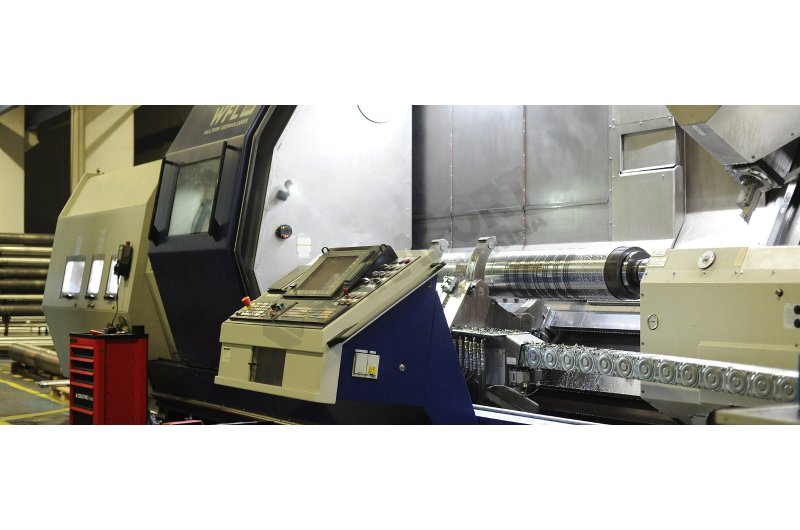

WFL M60 Millturn ve Boring 5 Eksen CNC Tornalama Merkezi-2004
WFL M60 Millturn ve Boring 5 Eksen CNC Tornalama Merkezi-2004
Yıl : 2004
Makine Türkiye’dedir. Tornalama Boyu :4500 mm

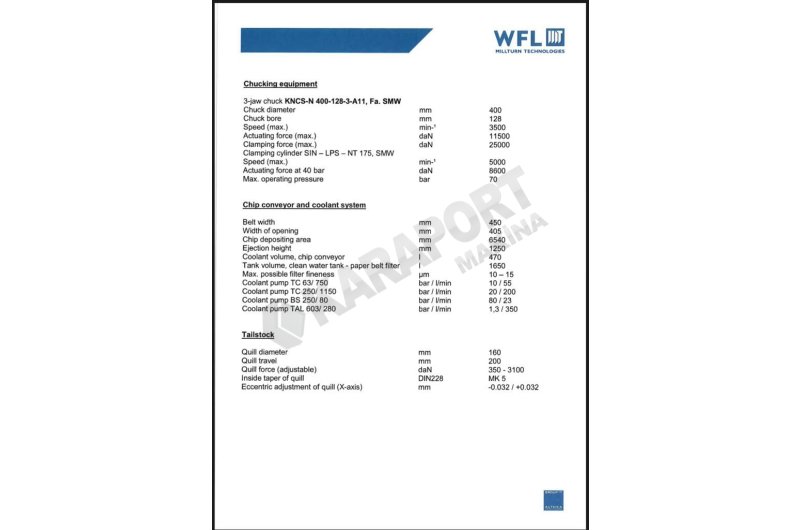

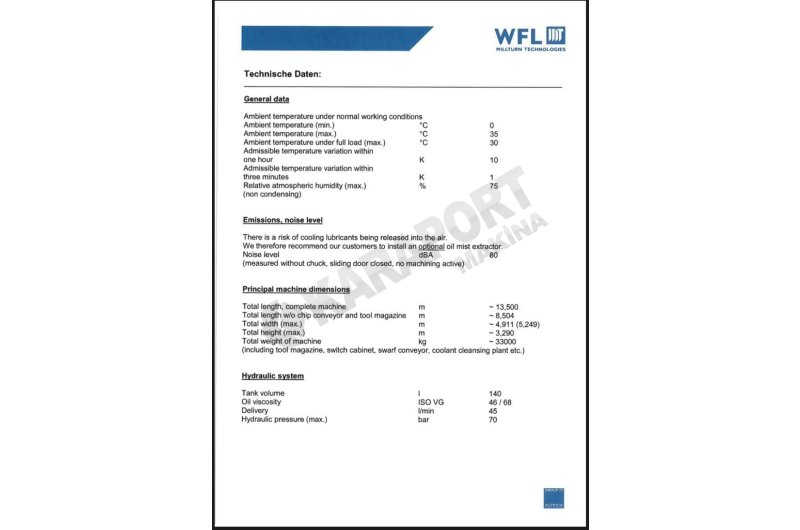

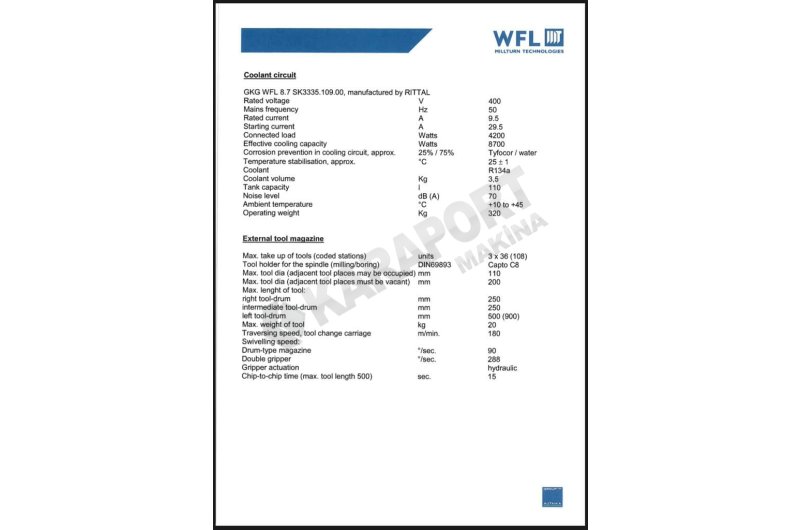

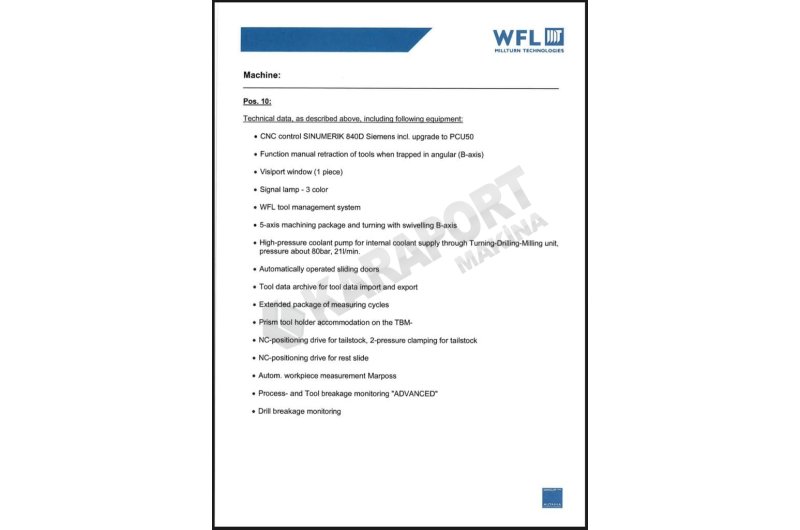

Makinenin tüm teknik özellikleri fotoğraflarda mevcuttur.
Teknik özellikleri

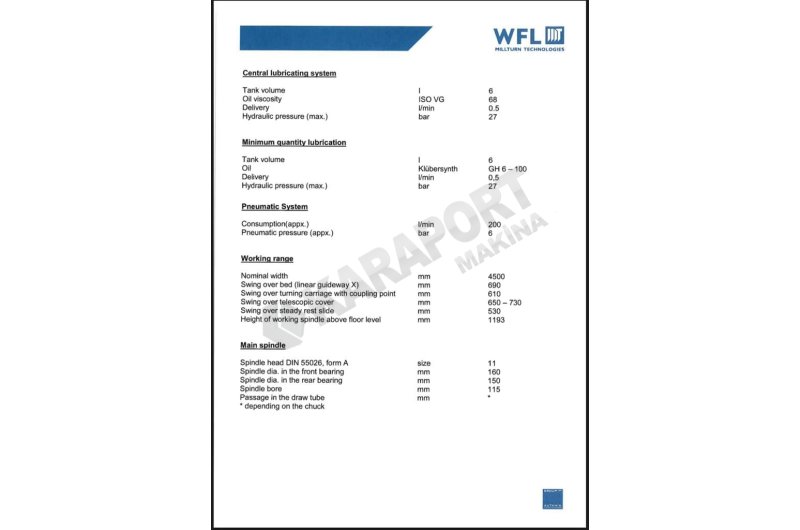

Yağlama Sistemleri
Merkezi Yağlama Sistemi
Tank Hacmi: 6 litre
Yağ Tipi: ISO VG 68
Debi: 0,5 l/dk
Maks. Basınç: 27 bar
Minimum Miktarda Yağlama (MQL)
Tank Hacmi: 6 litre
Yağ Tipi: Klübersynth GH 6 – 100
Debi: 0,5 l/dk
Maks. Basınç: 27 bar
Pnömatik Sistem
Yaklaşık Hava Tüketimi: 200 l/dk
Çalışma Basıncı: 6 bar
Çalışma Alanı
Nominal Genişlik: 4500 mm
Yatak Üzeri Dönüş Çapı (X ekseni lineer kızak): 690 mm
Araba Üzeri Dönüş Çapı: 610 mm
Teleskopik Kapak Üzeri Dönüş Çapı: 650 – 730 mm
Yataklama Ünitesi Üzeri Dönüş Çapı: 530 mm
Mil Yüksekliği (Zeminden): 1193 mm
Ana Mil Özellikleri
Mil Burnu: DIN 55026 – Form A – Ölçü 11
Ön Rulman Çapı: 160 mm
Arka Rulman Çapı: 150 mm
Mil Delik Çapı: 115 mm
Çekme Borusu Geçişi: Ayna tipine bağlı

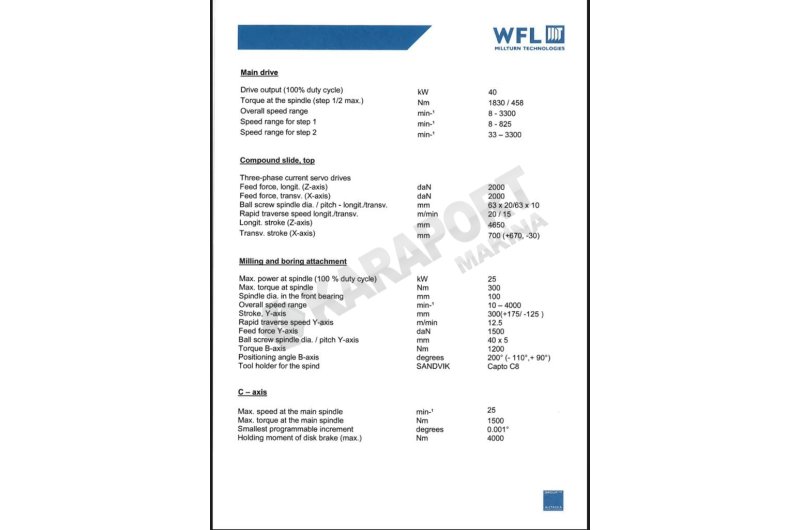

Ana Tahrik Ünitesi
Motor Gücü ( %100 görev döngüsü ): 40 kW
Mil Torku (Kademe 1 / 2): 1830 / 458 Nm
Devir Aralığı (Toplam): 8 – 3300 dev/dk
Kademe 1: 8 – 825 dev/dk
Kademe 2: 33 – 3300 dev/dk
Üst Kızak (Compound Slide)
İlerleme Kuvveti (Z / X): 2000 daN
Vida Mili Çapı / Hatve (Z / X): 63×20 / 63×10 mm
Hızlı İlerleme (Z / X): 20 / 15 m/dk
Z Ekseni Hareketi: 4650 mm
X Ekseni Hareketi: 700 mm (+670 / -30)
Frezeleme & Delik Delme Ünitesi
Maks. Mil Gücü: 25 kW
Maks. Mil Torku: 300 Nm
Mil Çapı (Ön Rulman): 100 mm
Devir Aralığı: 10 – 4000 dev/dk
Y Ekseni Hareketi: 300 mm (+175 / -125)
Y Ekseni Hızlı İlerleme: 12,5 m/dk
Y Ekseni İlerleme Kuvveti: 1500 daN
Vida Mili (Y): 40×5 mm
B Ekseni Torku: 1200 Nm
B Ekseni Pozisyonlama Açısı: 200° (-110° / +90°)
Takım Bağlama Tipi: SANDVIK Capto C8
C Ekseni
Maks. Devir: 25 dev/dk
Maks. Tork: 1500 Nm
En Küçük Programlanabilir Artış: 0,001°
Kilitleme Torku (Disk Fren): 4000 Nm
