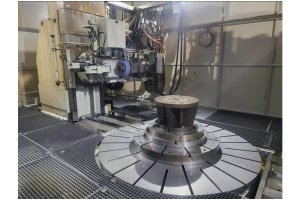

Gleason Pfauter P3200G CNC Dişli Taşlama Tezgahı-2004
Gleason Pfauter P3200G CNC Dişli Taşlama Tezgahı-2004
Yılı: 2004
Fiyat EXW Teslimdir.
Teknik Özellikleri
Maksimum Çap Kapasitesi: 3.200 mm
2004 GLEASON PFAUTER CNC Dişli Taşlama Makinesi
Üretici: Gleason Pfauter
Model: P3200G
Üretim Yılı: 2004
Kontrol Sistemi: Siemens 840D
İŞ PARÇASI
• Maksimum taşlanabilir profil derinliği: 100 mm
• Maksimum çap: 3200 mm
TAKIM
• Form taşlama taşı
• Maksimum çap: 450 mm
• Maksimum genişlik: 100 mm
• Bağlama mili çapı: 80 mm
• Bağlama mili uzunluğu: 132 mm

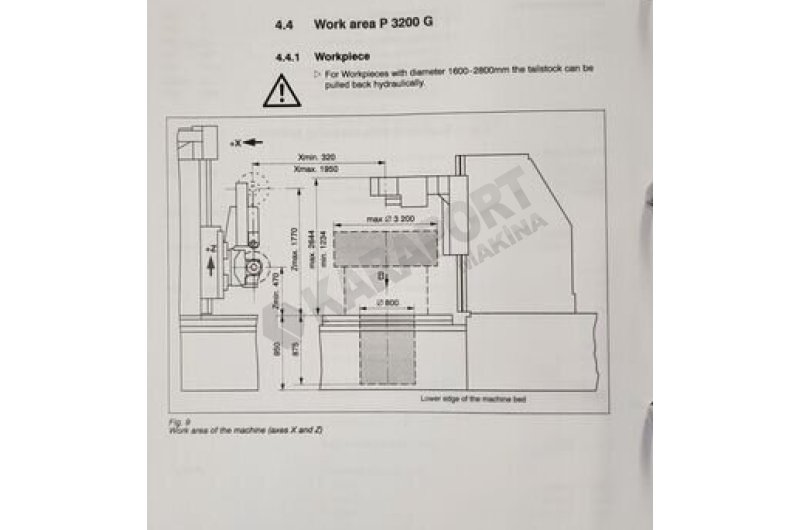

MAKİNE HAREKETLERİ
• Radyal hareket (X ekseni): 1630 mm
• Tanjansiyel hareket (Y ekseni): 330 mm
• Eksenel hareket (Z ekseni): 1300 mm
Taşlama kafası salınım açısı: +/-A yönü: 45 derece

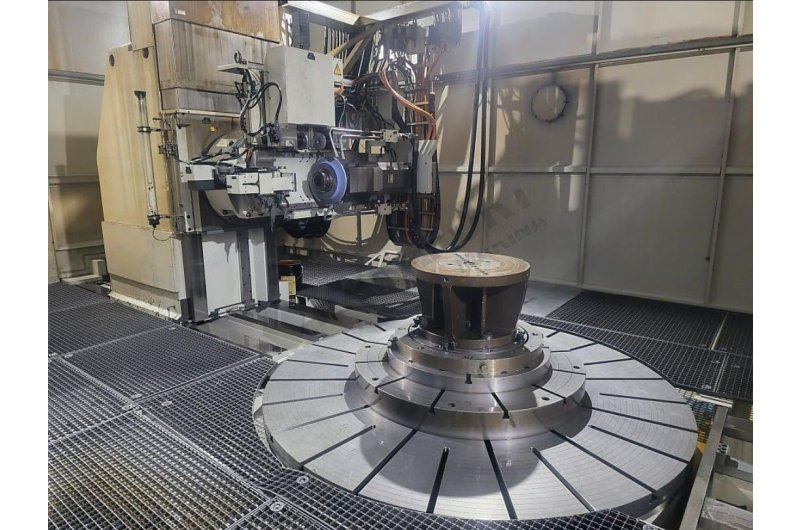

İŞ TABLASI
• Dış çap: 2500 mm
• Tabla deliği: 800 mm
• Maksimum tabla yükü: 400 kN
KARŞI PUNTA
• Hareket mesafesi: 1410 mm
• Konumlandırma deliği: 90 mm
MAKİNE BOYUTLARI
• Uzunluk: 14.430 mm
• Genişlik: 9.950 mm
• Yükseklik: 6.100 mm
• Ağırlık: 45.500 kg
HIZLAR
İlerlemeler ve hızlı hareketler:
• X ekseni: 3000 mm/dak
• Y ekseni: 5000 mm/dak
• Z ekseni: 6000 mm/dak
Devir hızları:
• Takım (B ekseni): 400 – 4000 dev/dak
• Tabla (C ekseni): 0 – 2 dev/dak
ELEKTRİK DONANIMI
• Çalışma voltajı: 380 V
• Besleme voltajı: 230 V
• Kontrol voltajı: 24 V
• Frekans: 60 Hz
• Kablo kesit alanı: 185 mm²
• Sigorta: 315 A
• Makine güç tüketimi: 225 kVA
DONANIMLAR

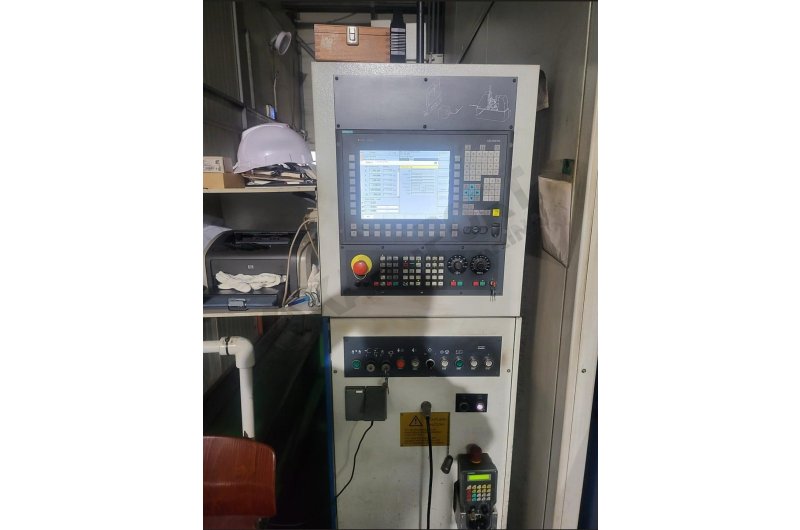

• Siemens 840D CNC kontrol sistemi
• Harici dişli taşlama kafası
• Dahili dişli taşlama kafası
• Karşı punta ve pinyon destek ünitesi
• Dahili ölçüm ve prob sistemi

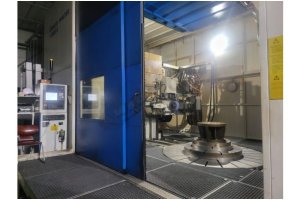

• Tam muhafaza paketi ve sis toplama sistemi
• Çeşitli takımlar
• Tüm dokümantasyon ve yazılım yedekleri
• Kalite raporları mevcut
