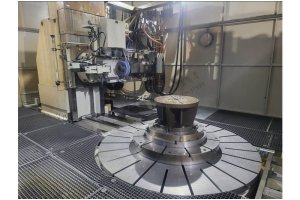

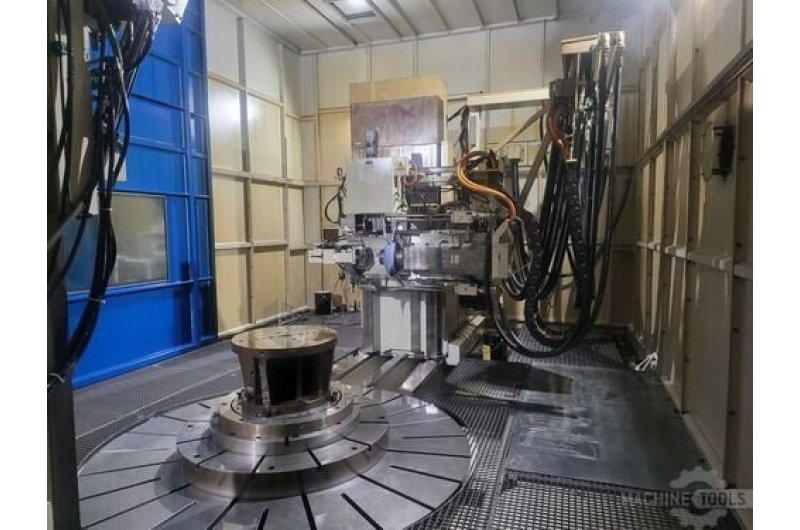

Gleason Pfauter P3200G Cnc Dişli Taşlama Tezgahı-2004

Gleason Pfauter P3200G CNC Dişli Taşlama Tezgahı-2004

Yılı: 2004

Fiyat EXW Teslimdir.

Teknik Özellikleri

Maksimum Çap Kapasitesi: 3.200 mm

2004 GLEASON PFAUTER CNC Dişli Taşlama Makinesi

Üretici: Gleason Pfauter

Model: P3200G

Üretim Yılı: 2004

Kontrol Sistemi: Siemens 840D

İŞ PARÇASI

• Maksimum taşlanabilir profil derinliği: 100 mm

• Maksimum çap: 3200 mm

TAKIM

• Form taşlama taşı

• Maksimum çap: 450 mm

• Maksimum genişlik: 100 mm

• Bağlama mili çapı: 80 mm

• Bağlama mili uzunluğu: 132 mm

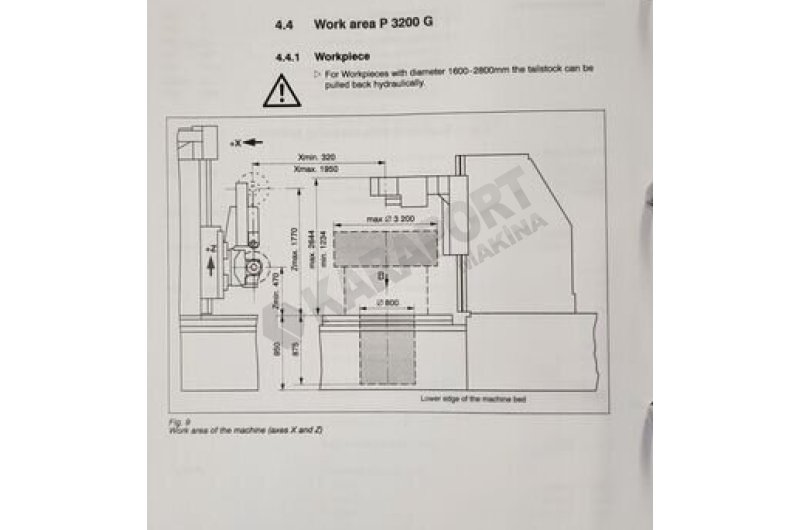

MAKİNE HAREKETLERİ

• Radyal hareket (X ekseni): 1630 mm

• Tanjansiyel hareket (Y ekseni): 330 mm

• Eksenel hareket (Z ekseni): 1300 mm

Taşlama kafası salınım açısı: +/-A yönü: 45 derece

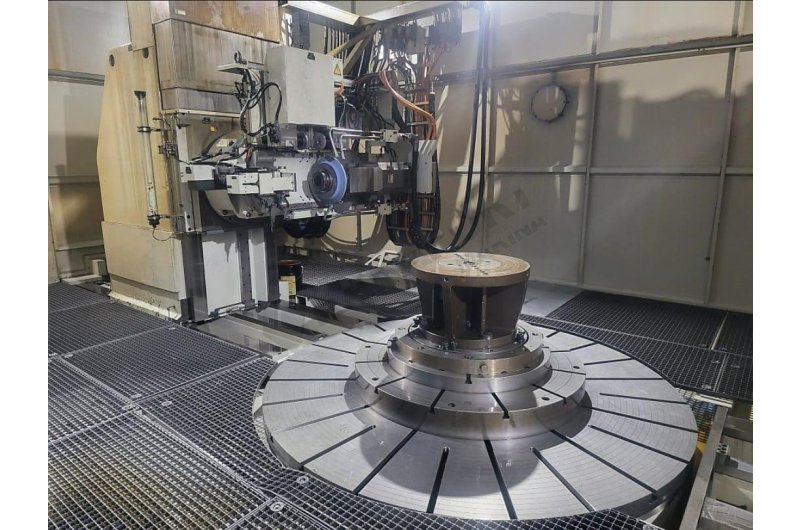

İŞ TABLASI

• Dış çap: 2500 mm

• Tabla deliği: 800 mm

• Maksimum tabla yükü: 400 kN

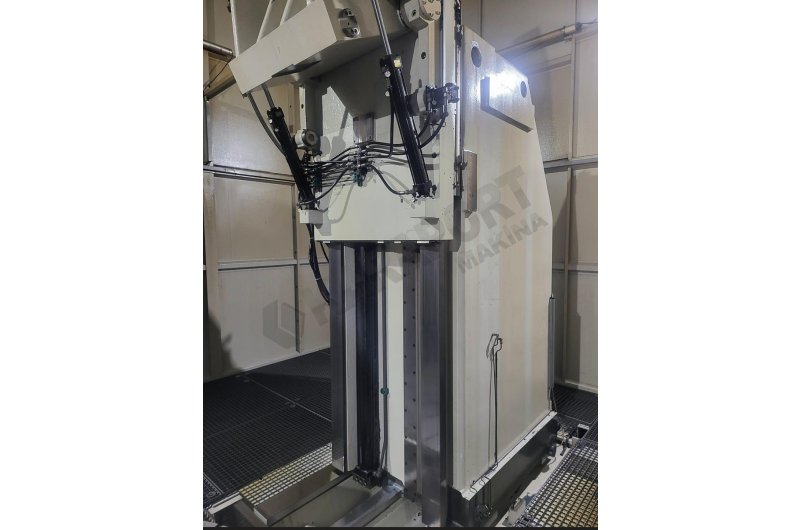

KARŞI PUNTA

• Hareket mesafesi: 1410 mm

• Konumlandırma deliği: 90 mm

MAKİNE BOYUTLARI

• Uzunluk: 14.430 mm

• Genişlik: 9.950 mm

• Yükseklik: 6.100 mm

• Ağırlık: 45.500 kg

HIZLAR

İlerlemeler ve hızlı hareketler:

• X ekseni: 3000 mm/dak

• Y ekseni: 5000 mm/dak

• Z ekseni: 6000 mm/dak

Devir hızları:

• Takım (B ekseni): 400 – 4000 dev/dak

• Tabla (C ekseni): 0 – 2 dev/dak

ELEKTRİK DONANIMI

• Çalışma voltajı: 380 V

• Besleme voltajı: 230 V

• Kontrol voltajı: 24 V

• Frekans: 60 Hz

• Kablo kesit alanı: 185 mm²

• Sigorta: 315 A

• Makine güç tüketimi: 225 kVA

DONANIMLAR

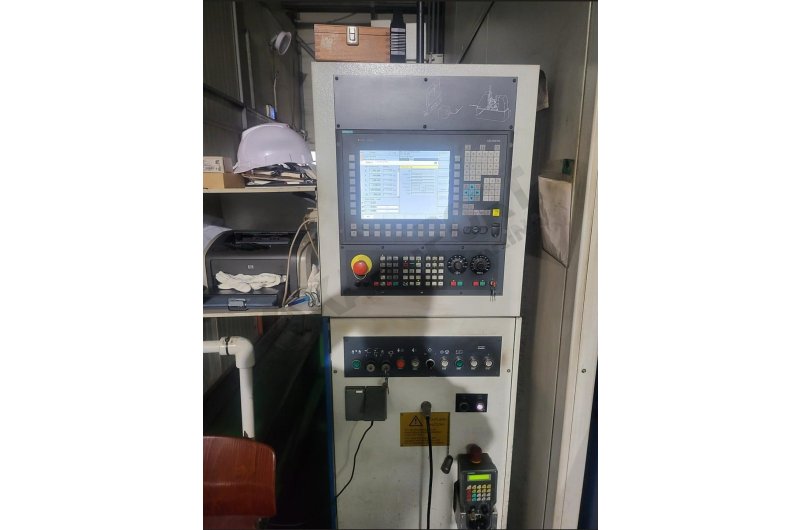

• Siemens 840D CNC kontrol sistemi

• Harici dişli taşlama kafası

• Dahili dişli taşlama kafası

• Karşı punta ve pinyon destek ünitesi

• Dahili ölçüm ve prob sistemi

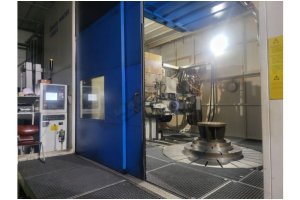

• Tam muhafaza paketi ve sis toplama sistemi

• Çeşitli takımlar

• Tüm dokümantasyon ve yazılım yedekleri

• Kalite raporları mevcut
