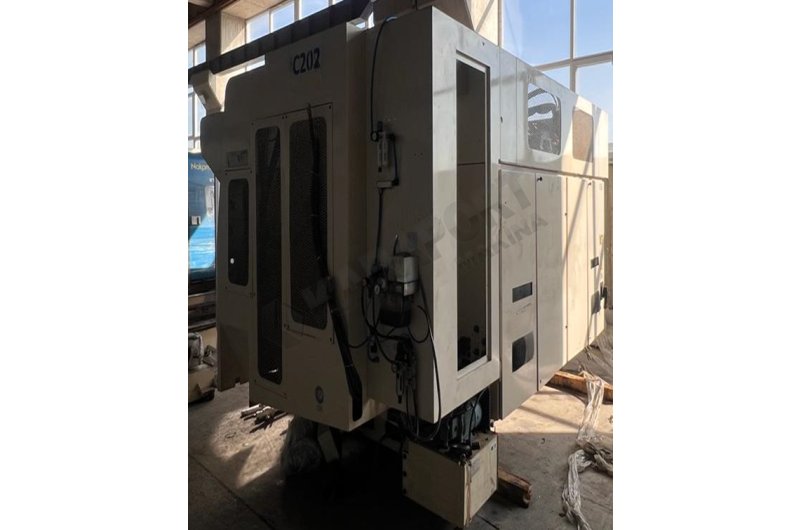

Nakamura Tome WTS-150 C-Y Eksen 3 Taret 2 Ayna CNC Torna-2008
Nakamura Tome WTS-150 C-Y Eksen 3 Taret 2 Ayna CNC Torna-2008
Yılı : 2008
Makine Türkiye'dedir.

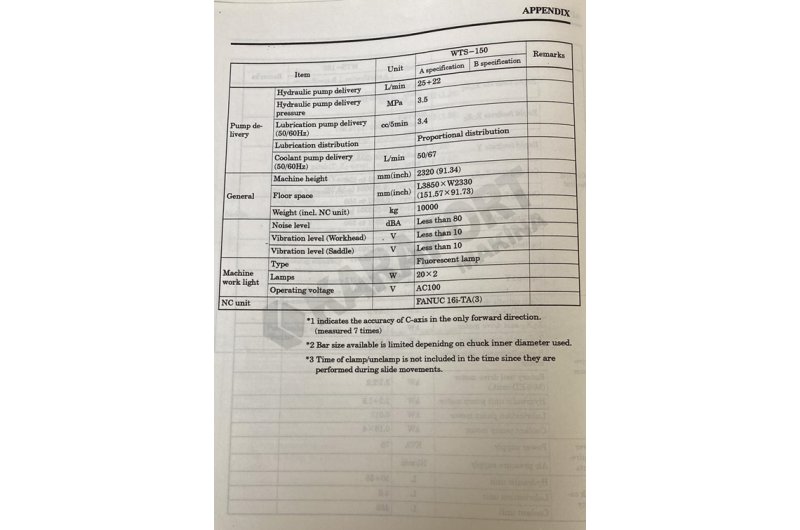

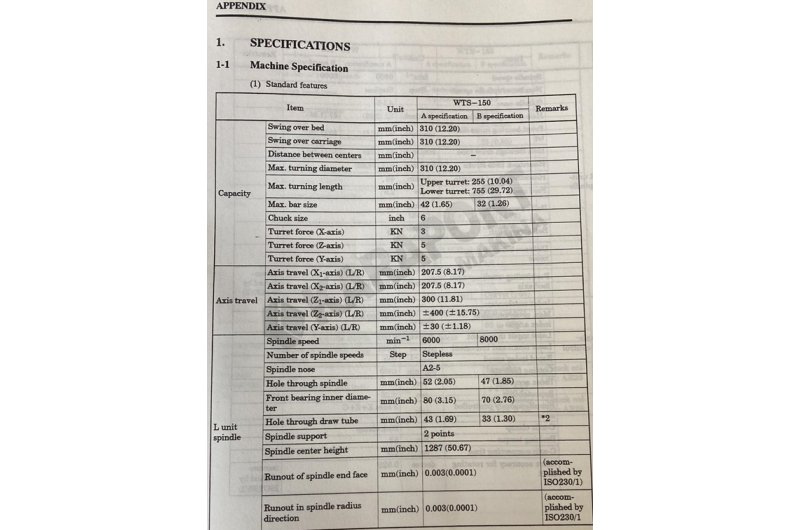

Teknik özellikleri
Çubuk Sürücü mevcut
• Yatak üzeri çevirme: 310 mm
• Tabla üzeri çevirme: 310 mm
• Maksimum tornalama çapı: 310 mm
• Maksimum tornalama uzunluğu:
o Üst taret için: 255 mm
o Alt taret için: 755 mm
• Maksimum çubuk çapı:
o Ana mil : 42 mm
o Karşı mil: 32 mm
• Taret kuvveti – X-Y-Z ekseni: 5-3-3 kN
• X1 ve X2 ekseni hareketi :207,5 mm – 207,5 mm
• Z1 ve Z2 ekseni hareketi : 300 mm – 400 mm
• Y ekseni hareketi : 30 mm

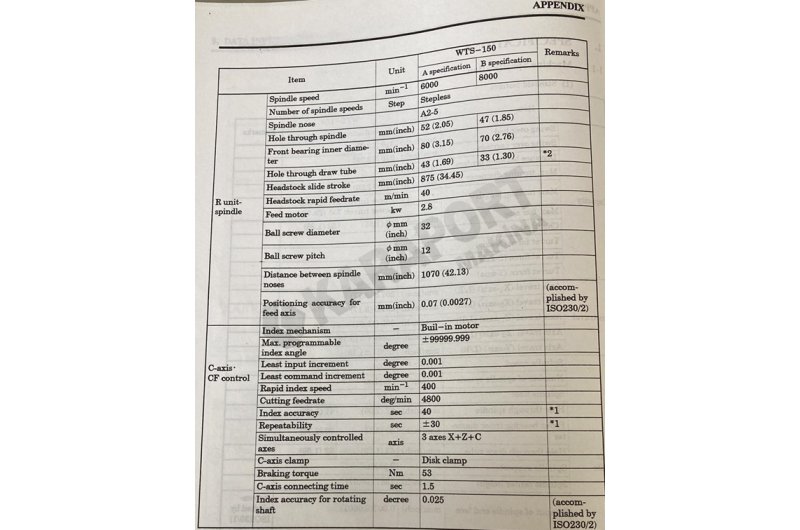

Ana iş mili
• İş mili devri: 6000 dev/dak
• İş mili hız kontrolü: Kademeli
• İş mili burnu: A2-5
• İş mili delik çapı: 52 mm
• Ön yatak iç çapı: 80 mm
• Çekme borusu içinden geçiş: 43 mm
• İş mili destek noktası: 2 nokta
• İş mili merkez yüksekliği: 1287 mm
• İş mili ucu salınımı (yüzeysel ve yarıçap): 0.003 mm
Karşı iş mili
• İş mili devri: 6000 dev/dak
• İş mili hız kontrolü: Kademeli
• İş mili burnu: A2-5
• İş mili delik çapı: 52 mm
• Ön yatak iç çapı: 80 mm
• Çekme borusu içinden geçiş: 43 mm
• Ana gövde hareket mesafesi: 875 mm
• Hızlı ilerleme (ana gövde): 40 m/dak
• Besleme motor gücü: 2.8 kW
• Vidalı mil çapı: 32 mm
• Vidalı mil adımı: 12 mm
• İş milleri arası mesafe: 1070 mm
• Besleme ekseni konumlama hassasiyeti: 0.07 mm
C Eksen CF Kontrol
• İndeksleme mekanizması: Built-in motor
• Programlanabilir maksimum indeks açısı: ±99999.999 derece
• En küçük giriş adımı: 0.001 derece
• En küçük komut adımı: 0.001 derece
• Hızlı indeksleme hızı: 400 dev/dak
• Kesme ilerleme hızı: 4800 derece/dak
• İndeksleme doğruluğu: ±40 saniye
• Tekrarlanabilirlik: ±30 saniye
• Eş zamanlı kontrol edilen eksenler: 3 eksen (X + Z + C)
• C ekseni kilitleme sistemi: Disk klemp
• Fren torku: 53 Nm
• C ekseni bağlantı süresi: 1.5 saniye
• Dönel mil için indeksleme doğruluğu: 0.025°
Taret sistemi (Üst ve Alt)
• Taret sayısı: 3
• Taret tipi: A – Sol (Üst/Alt), B – Sağ (Üst)
• Takım istasyonu sayısı: 12 / 12 / 12
• Takım boyutu: 25 / 25 / 25 mm
• İç tornalama takım yuvası çapı: 25 / 25 / 25 mm
• Taret indeksleme pozisyonu sayısı: 12
• Taret dış çapı (düz kenardan düz kenara): 375 mm
• Taret kalınlığı: 80 mm
• Taret sıkma kuvveti: 4.6 ton
• Taret indeks motoru: Servo motor
• Taret indeksleme/konumlandırma mekanizması: Curvic (165)
• Takım açıklığı: 600 mm
• Döner takım mili devir aralığı: 60 – 6000 dev/dak
