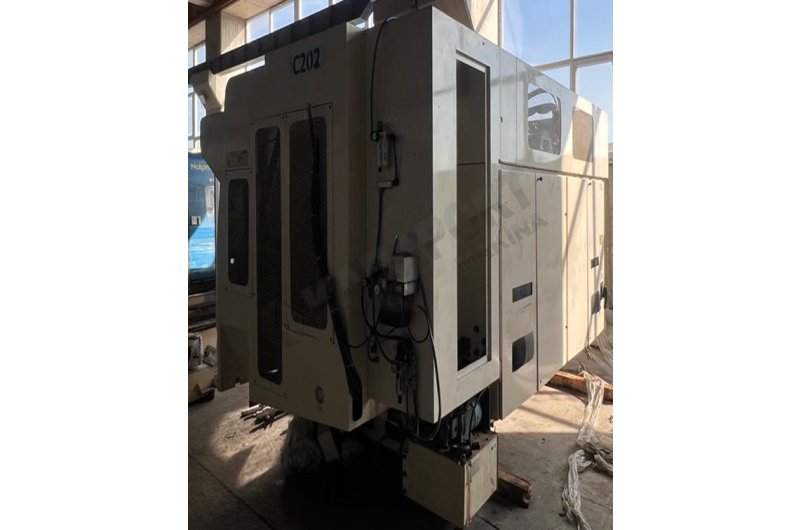

Nakamura Tome Wts-150 C-Y Eksen 3 Taret 2 Ayna Cnc Torna-2008

Nakamura Tome WTS-150 C-Y Eksen 3 Taret 2 Ayna CNC Torna-2008

Yılı : 2008

Makine Türkiye'dedir.

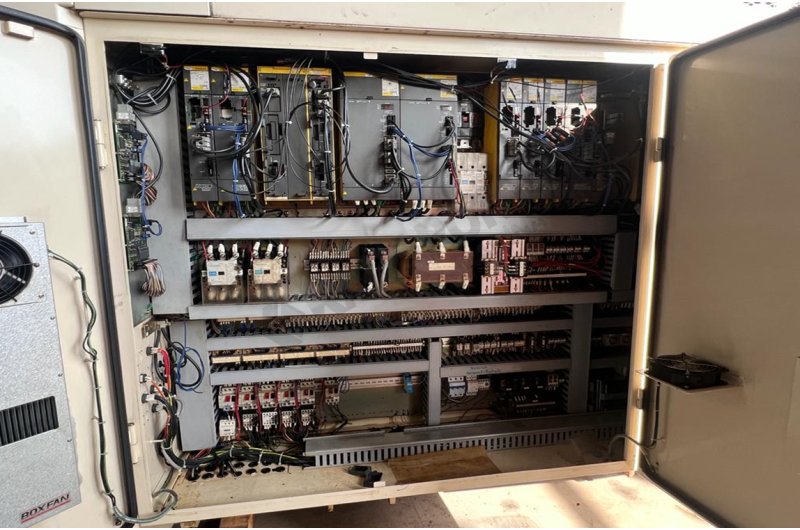

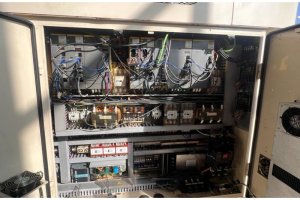

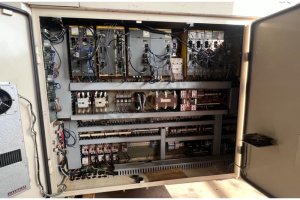

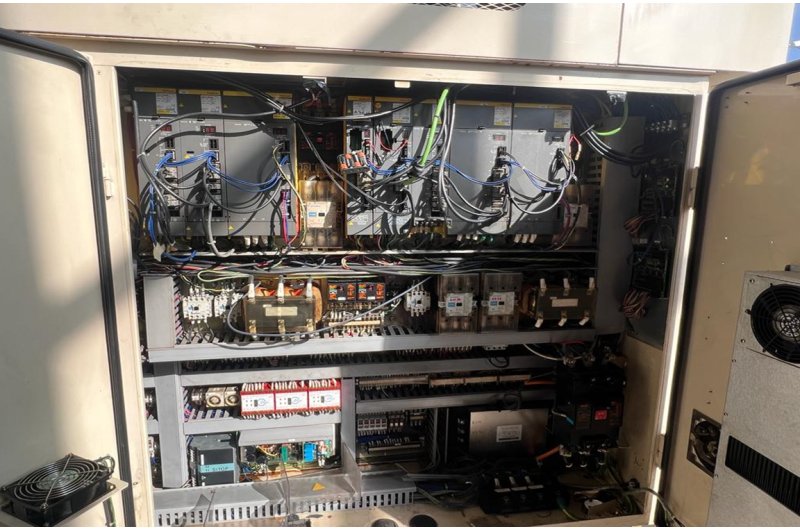

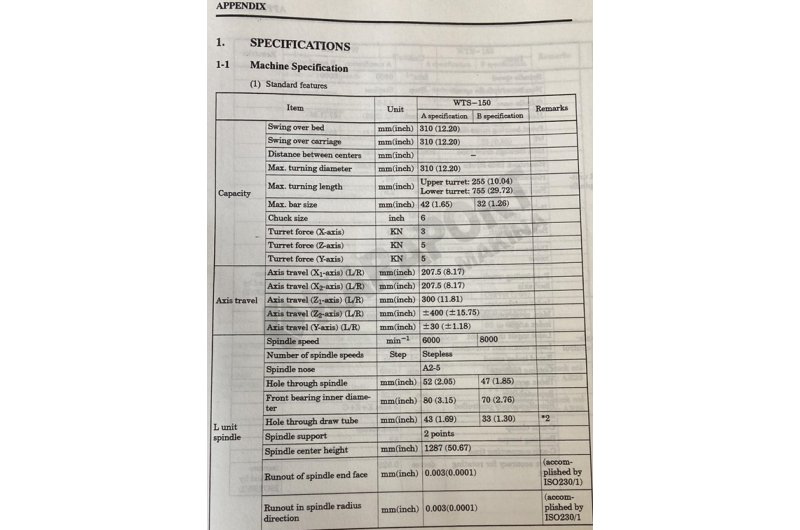

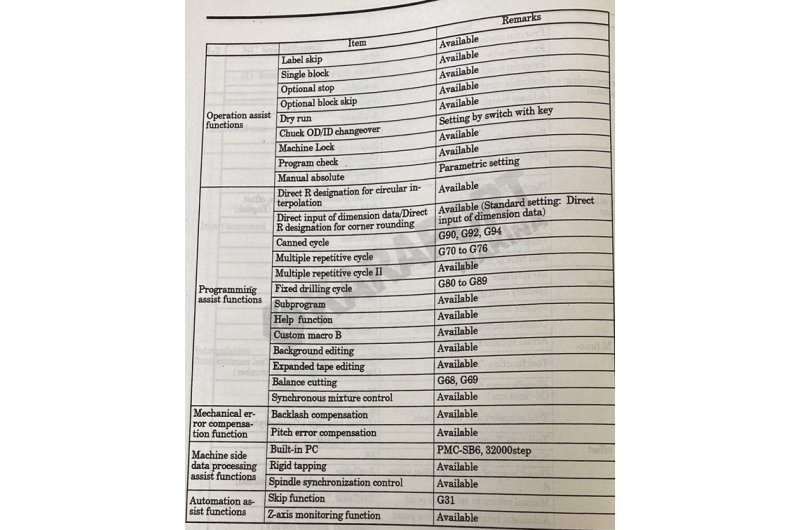

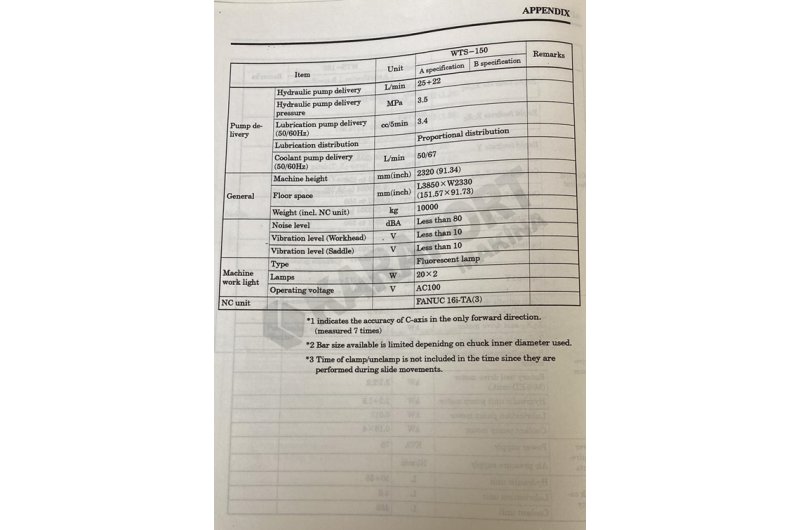

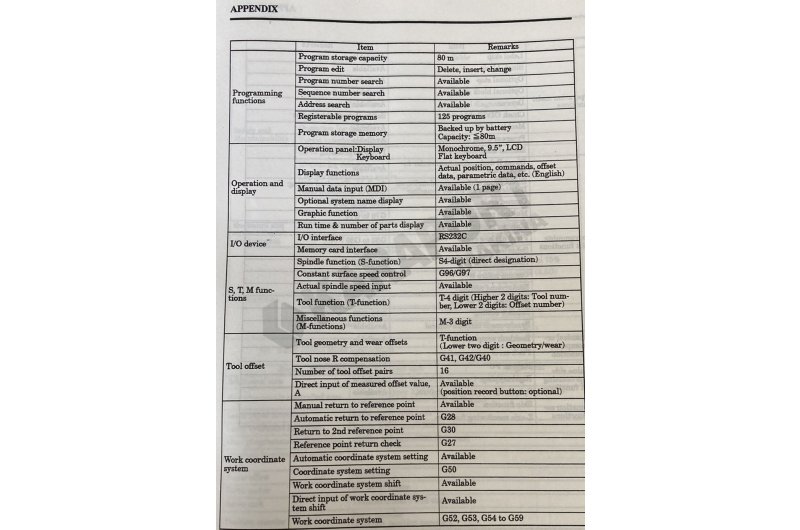

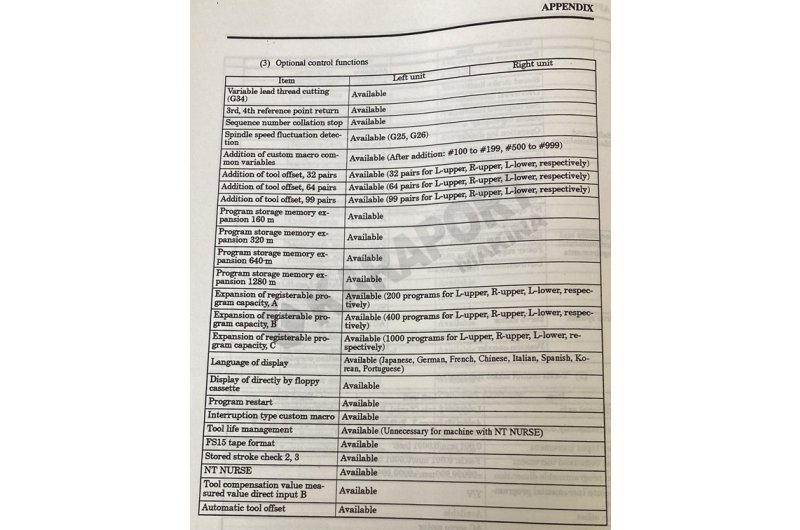

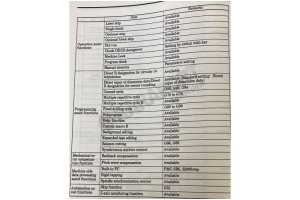

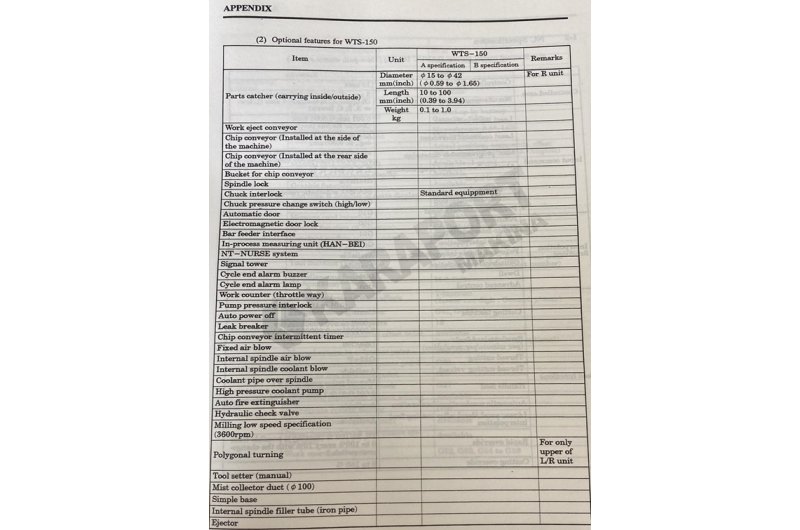

Teknik özellikleri

Çubuk Sürücü mevcut

• Yatak üzeri çevirme: 310 mm

• Tabla üzeri çevirme: 310 mm

• Maksimum tornalama çapı: 310 mm

• Maksimum tornalama uzunluğu:

    o Üst taret için: 255 mm

    o Alt taret için: 755 mm

• Maksimum çubuk çapı:

    o Ana mil : 42 mm

    o Karşı mil: 32 mm

• Taret kuvveti – X-Y-Z ekseni: 5-3-3 kN

• X1 ve X2 ekseni hareketi :207,5 mm – 207,5 mm

• Z1 ve Z2 ekseni hareketi : 300 mm – 400 mm

• Y ekseni hareketi : 30 mm

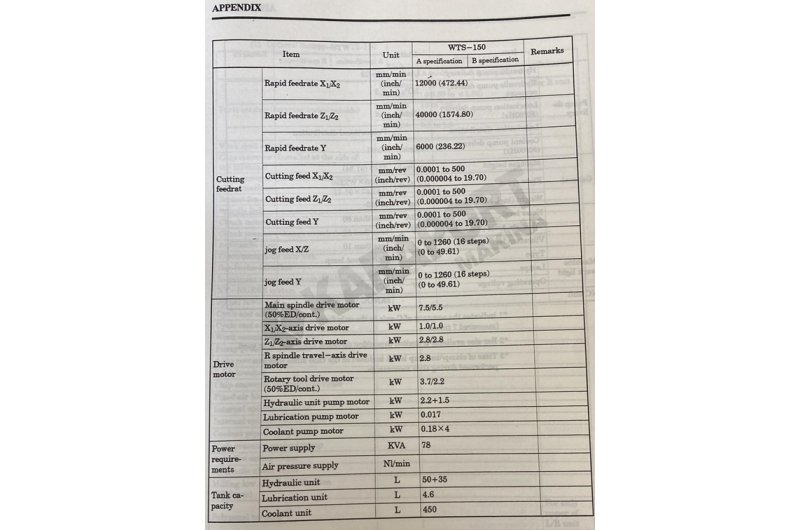

Ana iş mili

• İş mili devri: 6000 dev/dak

• İş mili hız kontrolü: Kademeli

• İş mili burnu: A2-5

• İş mili delik çapı: 52 mm

• Ön yatak iç çapı: 80 mm

• Çekme borusu içinden geçiş: 43 mm

• İş mili destek noktası: 2 nokta

• İş mili merkez yüksekliği: 1287 mm

• İş mili ucu salınımı (yüzeysel ve yarıçap): 0.003 mm

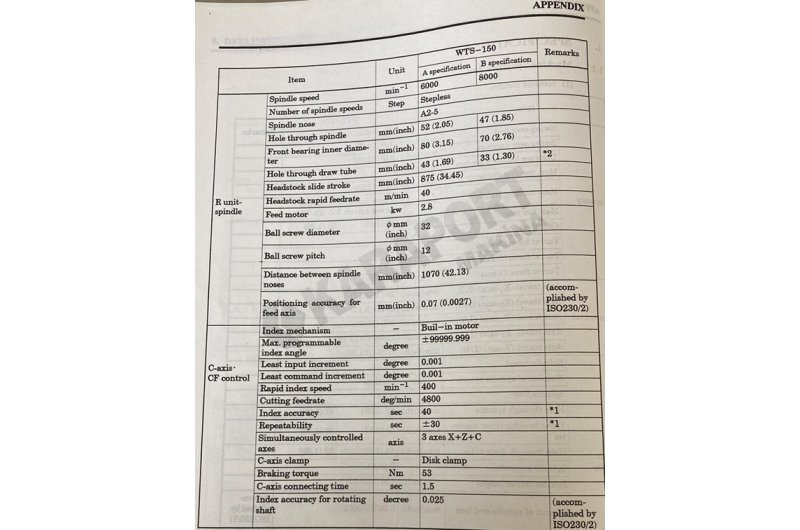

Karşı iş mili

• İş mili devri: 6000 dev/dak

• İş mili hız kontrolü: Kademeli

• İş mili burnu: A2-5

• İş mili delik çapı: 52 mm

• Ön yatak iç çapı: 80 mm

• Çekme borusu içinden geçiş: 43 mm

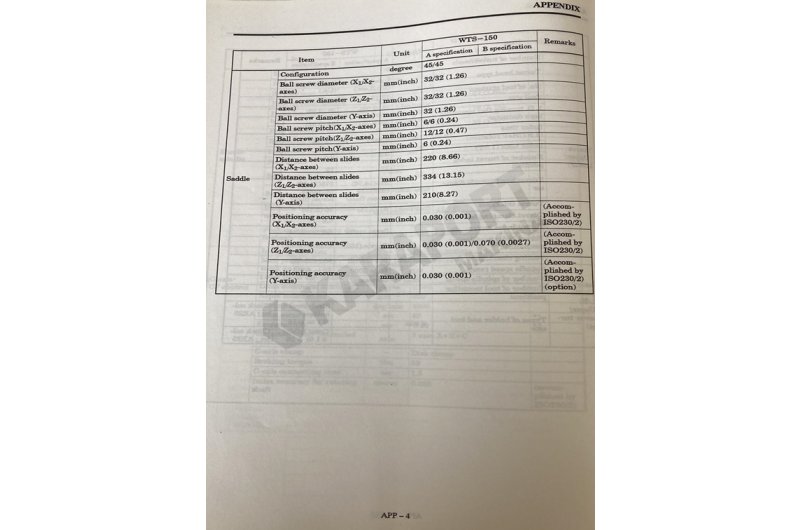

• Ana gövde hareket mesafesi: 875 mm

• Hızlı ilerleme (ana gövde): 40 m/dak

• Besleme motor gücü: 2.8 kW

• Vidalı mil çapı: 32 mm

• Vidalı mil adımı: 12 mm

• İş milleri arası mesafe: 1070 mm

• Besleme ekseni konumlama hassasiyeti: 0.07 mm

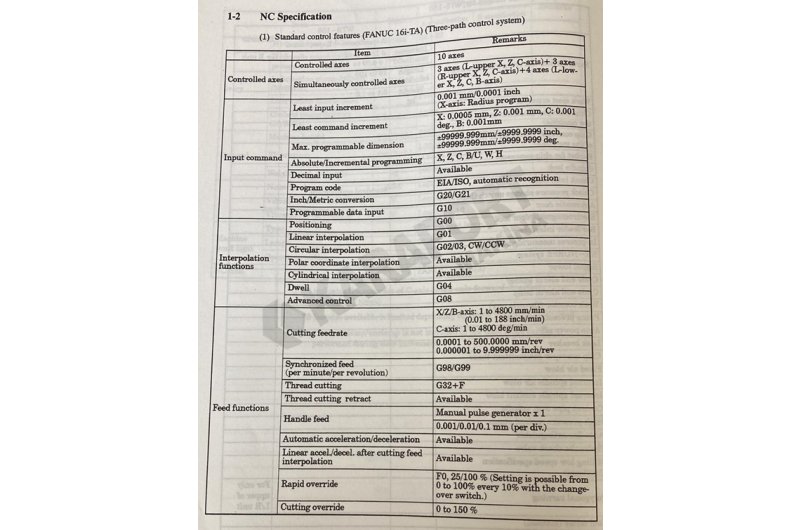

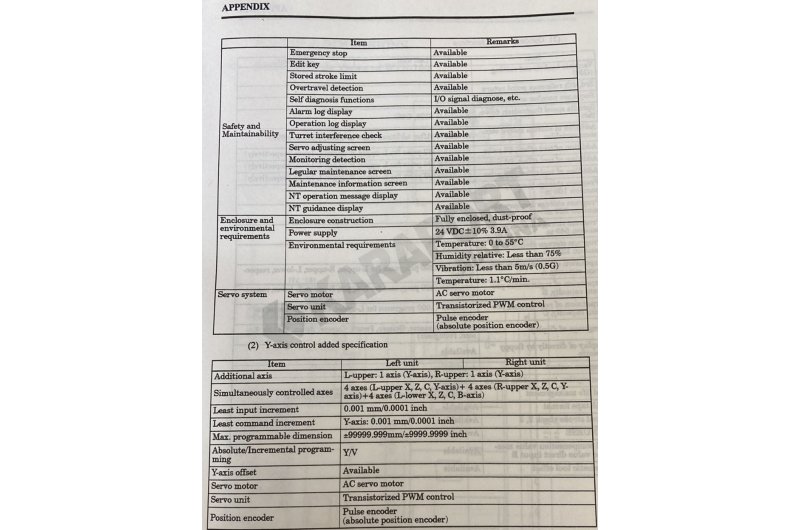

C Eksen CF Kontrol

• İndeksleme mekanizması: Built-in motor

• Programlanabilir maksimum indeks açısı: ±99999.999 derece

• En küçük giriş adımı: 0.001 derece

• En küçük komut adımı: 0.001 derece

• Hızlı indeksleme hızı: 400 dev/dak

• Kesme ilerleme hızı: 4800 derece/dak

• İndeksleme doğruluğu: ±40 saniye

• Tekrarlanabilirlik: ±30 saniye

• Eş zamanlı kontrol edilen eksenler: 3 eksen (X + Z + C)

• C ekseni kilitleme sistemi: Disk klemp

• Fren torku: 53 Nm

• C ekseni bağlantı süresi: 1.5 saniye

• Dönel mil için indeksleme doğruluğu: 0.025°

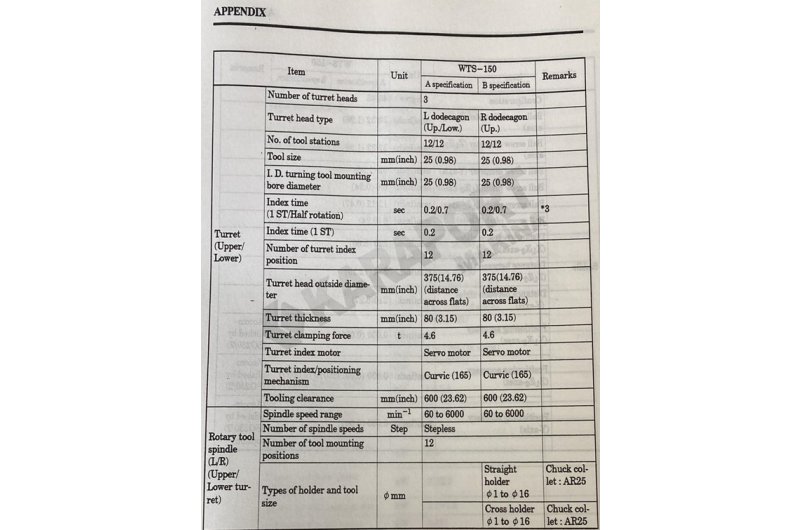

Taret sistemi (Üst ve Alt)

• Taret sayısı: 3

• Taret tipi: A – Sol (Üst/Alt), B – Sağ (Üst)

• Takım istasyonu sayısı: 12 / 12 / 12

• Takım boyutu: 25 / 25 / 25 mm

• İç tornalama takım yuvası çapı: 25 / 25 / 25 mm

• Taret indeksleme pozisyonu sayısı: 12

• Taret dış çapı (düz kenardan düz kenara): 375 mm

• Taret kalınlığı: 80 mm

• Taret sıkma kuvveti: 4.6 ton

• Taret indeks motoru: Servo motor

• Taret indeksleme/konumlandırma mekanizması: Curvic (165)

• Takım açıklığı: 600 mm

• Döner takım mili devir aralığı: 60 – 6000 dev/dak
