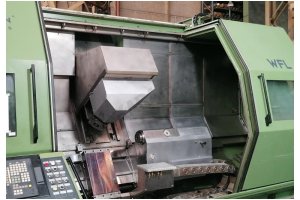

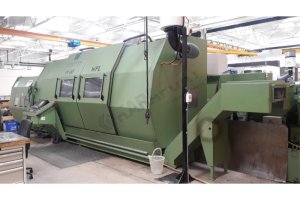

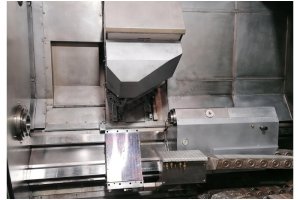

WFL 602000 5 Eksen CNC Tornalama ve Frezeleme Merkezi-2003
WFL 60/2000 5 Eksen CNC Tornalama ve Frezeleme Merkezi-2003
Yılı : 2003
Makine Avrupa'dadır.
Teknik özellikleri
Çalışma Alanı
Puntalar arası mesafe: 2000 mm
Yatak üzerinden maksimum torna çapı: 690 mm
Arabadan maksimum torna çapı: 690 mm
Torna Mili
Mil başlığı: DIN 55026 A11
Ön rulman mili çapı: 160 mm
Mil deliği: 115 mm
Ana Tahrik
AC tahrik, 2 kademeli şanzıman
Sürekli çalışma gücü: 40 kW
Maksimum devir: 3300 dev/dk
Sürekli çalışma torku: 1830 Nm
C-Ekseni
Programlanabilir en küçük artım: 0.001°
Maksimum hız: 25 dev/dk
Sürekli çalışma torku: 1500 Nm
Sıkma torku: 4000 Nm
İlerleme Tahrikleri
AC servo tahrik
İlerleme kuvveti (Z / X / Y): 20 kN
Hızlı hareket (Z): 20 m/dak
Hızlı hareket (X): 15 m/dak
Hızlı hareket (Y): 12.5 m/dak
B-ekseni hız: 90°/s
Bilyalı Vidalı Miller (Çap × Adım)
Z ekseni: 63 × 20 mm
X ekseni: 63 × 10 mm
Arka Punta
Piston (quill) çapı: 140 mm
Piston stroku: 160 mm
Ayarlanabilir piston kuvveti: 3500–31000 N
Canlı punta konikliği: MK5
TORNA - BARA - FREZE ÜNİTESİ (AC Sürücülü)
Tahrik Gücü (%100 İş Döngüsü): 25 kW
Maksimum İş Mili Hızı: 4.000 dev/dak
Maks. İş Mili Torku (%100 İş Döngüsü): 300 Nm
Y Ekseni Hareketi (X/Z Düzlemine Dikey): 300 mm [-125 / +175]
Freze Milinin Dönme Kabiliyeti (B Ekseni): -110° / +90°
İş Mili Başlığı (DIN 69893): HSK-A100
Ön Rulmandaki İş Mili Çapı: 100 mm
Dönüş Torku (B1): 700 Nm
Kenetlenmiş Tork (B1): 2.000 Nm
Kenetlenmiş ve İndekslenmiş Tork (B1): 7.000 Nm
Ek Soğutma Sistemi:
Freze motoru ve iş mili rulmanları için, ayrı bir ısı eşanjörüne sahip kapalı devre soğutma sistemi bulunmaktadır.
Boyutlar:
Uzunluk (Maks. takım magazini ile): 11 m
Genişlik / Yükseklik: 4,1 m / 3,3 m
Elektrik ve Bağlantı Verileri:
Bağlantı Gücü (40 kW Ana Tahrik): 89 kVA / 80 kW
Çalışma Voltajı: 3x400 V / 60 Hz
Çalışma Voltajı (Aydınlatma): 230 V / 60 Hz
Bağlantı Gücü (Aydınlatma): 1 kW
