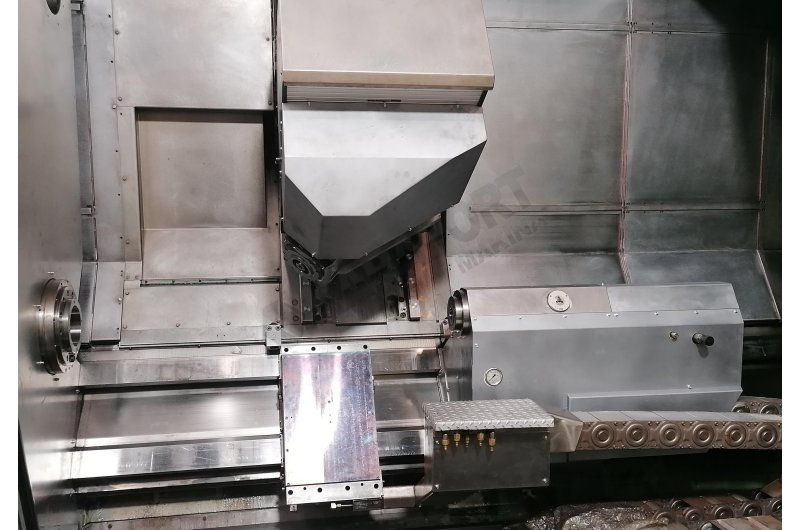

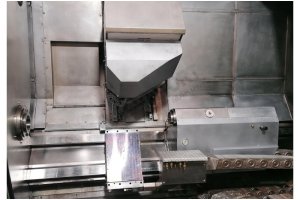

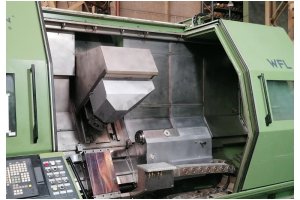

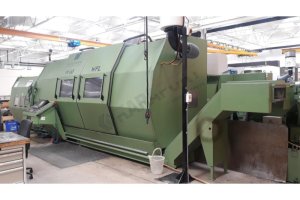

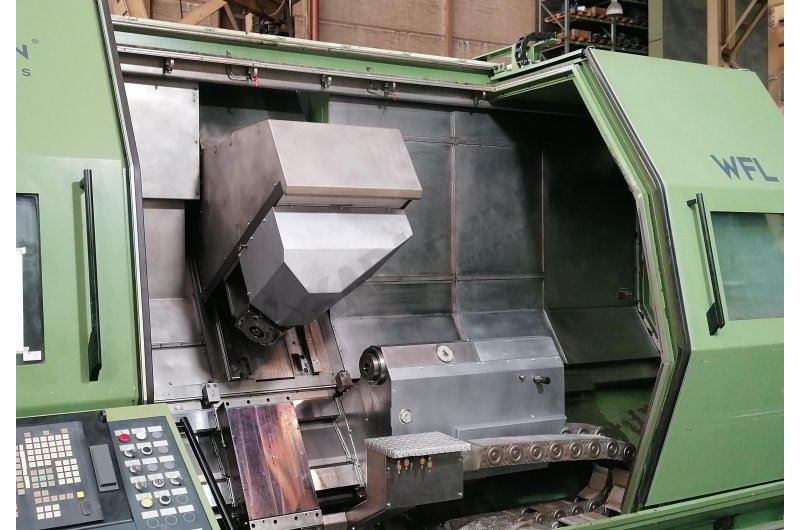

Wfl 602000 5 Eksen Cnc Tornalama Ve Frezeleme Merkezi-2003

WFL 60/2000 5 Eksen CNC Tornalama ve Frezeleme Merkezi-2003

Yılı : 2003

Makine Avrupa'dadır.

Teknik özellikleri

Çalışma Alanı

Puntalar arası mesafe: 2000 mm

Yatak üzerinden maksimum torna çapı: 690 mm

Arabadan maksimum torna çapı: 690 mm

Torna Mili

Mil başlığı: DIN 55026 A11

Ön rulman mili çapı: 160 mm

Mil deliği: 115 mm

Ana Tahrik

AC tahrik, 2 kademeli şanzıman

Sürekli çalışma gücü: 40 kW

Maksimum devir: 3300 dev/dk

Sürekli çalışma torku: 1830 Nm

C-Ekseni

Programlanabilir en küçük artım: 0.001°

Maksimum hız: 25 dev/dk

Sürekli çalışma torku: 1500 Nm

Sıkma torku: 4000 Nm

İlerleme Tahrikleri

AC servo tahrik

İlerleme kuvveti (Z / X / Y): 20 kN

Hızlı hareket (Z): 20 m/dak

Hızlı hareket (X): 15 m/dak

Hızlı hareket (Y): 12.5 m/dak

B-ekseni hız: 90°/s

Bilyalı Vidalı Miller (Çap × Adım)

Z ekseni: 63 × 20 mm

X ekseni: 63 × 10 mm

Arka Punta

Piston (quill) çapı: 140 mm

Piston stroku: 160 mm

Ayarlanabilir piston kuvveti: 3500–31000 N

Canlı punta konikliği: MK5

TORNA - BARA - FREZE ÜNİTESİ (AC Sürücülü)

Tahrik Gücü (%100 İş Döngüsü): 25 kW

Maksimum İş Mili Hızı: 4.000 dev/dak

Maks. İş Mili Torku (%100 İş Döngüsü): 300 Nm

Y Ekseni Hareketi (X/Z Düzlemine Dikey): 300 mm [-125 / +175]

Freze Milinin Dönme Kabiliyeti (B Ekseni): -110° / +90°

İş Mili Başlığı (DIN 69893): HSK-A100

Ön Rulmandaki İş Mili Çapı: 100 mm

Dönüş Torku (B1): 700 Nm

Kenetlenmiş Tork (B1): 2.000 Nm

Kenetlenmiş ve İndekslenmiş Tork (B1): 7.000 Nm

Ek Soğutma Sistemi:

Freze motoru ve iş mili rulmanları için, ayrı bir ısı eşanjörüne sahip kapalı devre soğutma sistemi bulunmaktadır.

Boyutlar:

Uzunluk (Maks. takım magazini ile): 11 m

Genişlik / Yükseklik: 4,1 m / 3,3 m

Elektrik ve Bağlantı Verileri:

Bağlantı Gücü (40 kW Ana Tahrik): 89 kVA / 80 kW

Çalışma Voltajı: 3x400 V / 60 Hz

Çalışma Voltajı (Aydınlatma): 230 V / 60 Hz

Bağlantı Gücü (Aydınlatma): 1 kW
