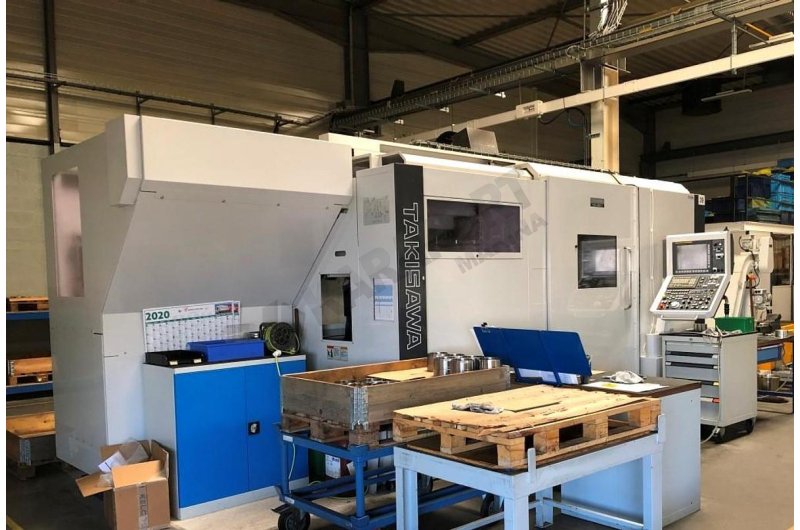

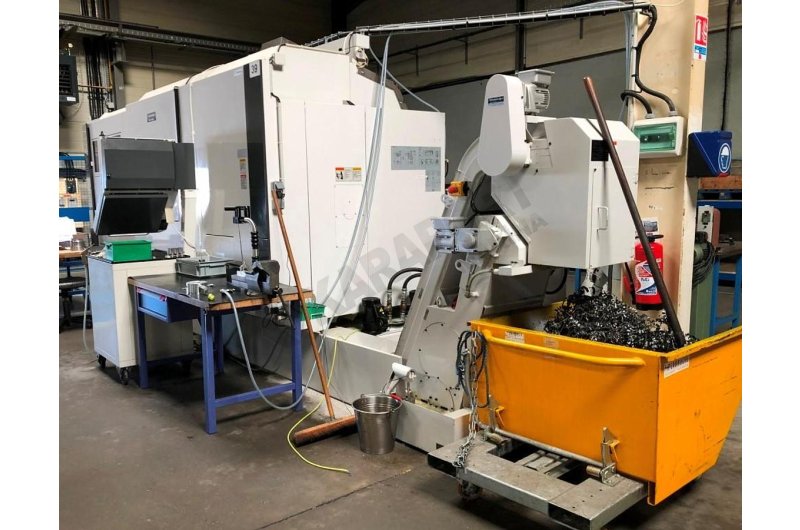

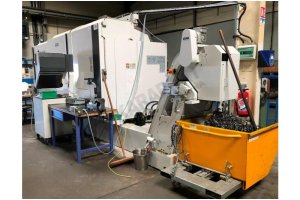

5 Eksen Takisawa Tmm-250-3 Cnc Mill Turn Tornalama Merkezi-2015

5 Eksen Takisawa TMM-250-3 CNC Mill Turn Tornalama Merkezi-2015

Yılı:2015

Menşei: Japonya

- Çalışma Saatleri: 16.900

- Spindel Saatleri: Yeni iş mili 8400 saatte değiştirilmiştir. Yeni iş mili çalışma saati şu an 100 'dür.

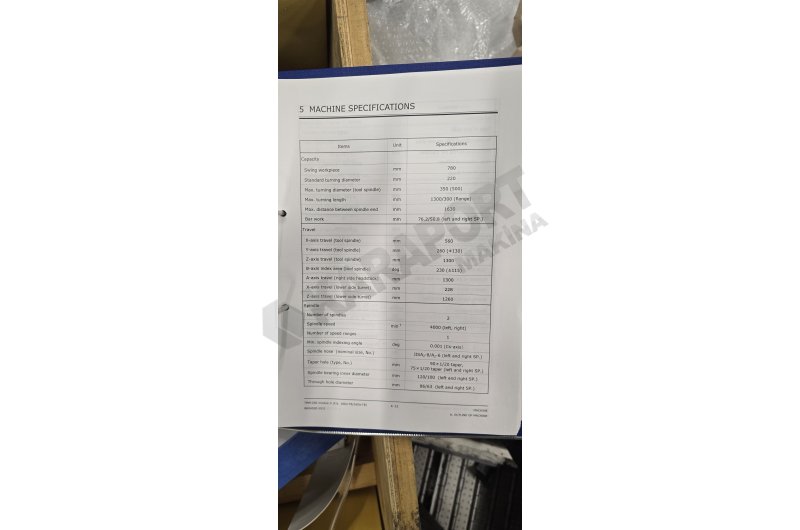

Teknik özellikleri

 Kapasite

- İş parçası salınım çapı: 780 mm

- Standart tornalama çapı: 220 mm

- Maksimum tornalama çapı (takım mili): 350 mm (500 mm opsiyonel)

- Maksimum tornalama boyu: 1300 mm / 300 mm (flanş tipi)

- Fener mili uçları arası maksimum mesafe: 1630 mm

- Çubuk işleme kapasitesi: 76.2 mm / 50.8 mm (sol ve sağ fener milleri)

Eksen Hareketleri

- X ekseni hareketi (takım mili): 560 mm

- Y ekseni hareketi (takım mili): 260 mm (±130 mm)

- Z ekseni hareketi (takım mili): 1300 mm

- B ekseni indeksleme alanı (takım mili): 230° (±115°)

- A ekseni hareketi (sağ fener mili): 1300 mm

- X ekseni hareketi (alt taret): 228 mm

- Z ekseni hareketi (alt taret): 1260 mm

Fener Mili

- Fener mili adedi: 2 adet (sol ve sağ)

- Fener mili hızı: 4000 dev/dk

- Hız kademesi: 1

- Minimum indeksleme açısı: 0.001° (Cs ekseni)

- Fener mili burun tipi: JIS A₂-8 / A₂-6 (sol ve sağ)

- Konik delik tipi: 90 × 1/20 konik / 75 × 1/20 konik (sol ve sağ)

- Rulman iç çapı: 120 mm / 100 mm (sol ve sağ)

- Fener mili iç geçiş çapı: 86 mm / 63 mm (sol ve sağ)

- CNC Kontrol Ünitesi: FANUC 31i

- Ana Spindel ve Karşı Spindel: A2-6" / 5.000 rpm

- Freze Spindeli: 12.000 rpm, KM63 veya CAPTO C6 bağlantılı (belirtilecek)

- Bar Kapasitesi: Ø 65 mm

- Ayna (Chuck): Ø 210 mm

- ATC (Otomatik Takım Değiştirici): 60 takım

- Alt Taret: 15 istasyon VDI40, tahrikli takımlarla

Donanım ve Ek Özellikler

- Soğutma: Yüksek basınçlı soğutma (70 bar) ve kesme sıvısı soğutma

- Talaş Konveyörü: Tamburlu talaş konveyörü

- Parça Yakalama Ünitesi: Konveyörlü parça yakalayıcı

- Kapı: Otomatik kapı açma sistemi

- Eksen Ölçekleri: X ve Z eksenlerinde cetveller

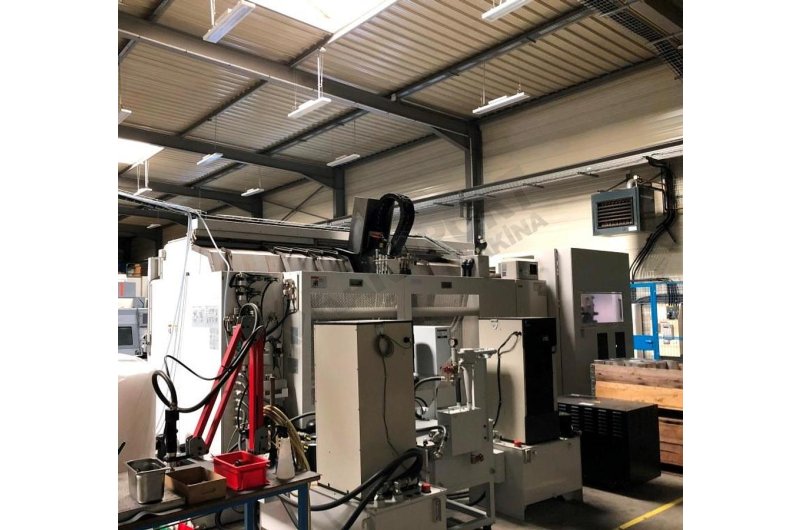

- Bar Besleyici Arayüzü: LNS QUICK LOAD SERVO III

- Yazılım: AICC II

- Takım Ölçüm Sistemi: Renishaw
