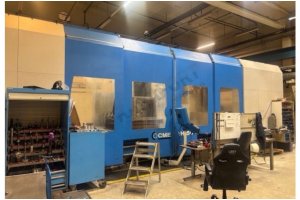

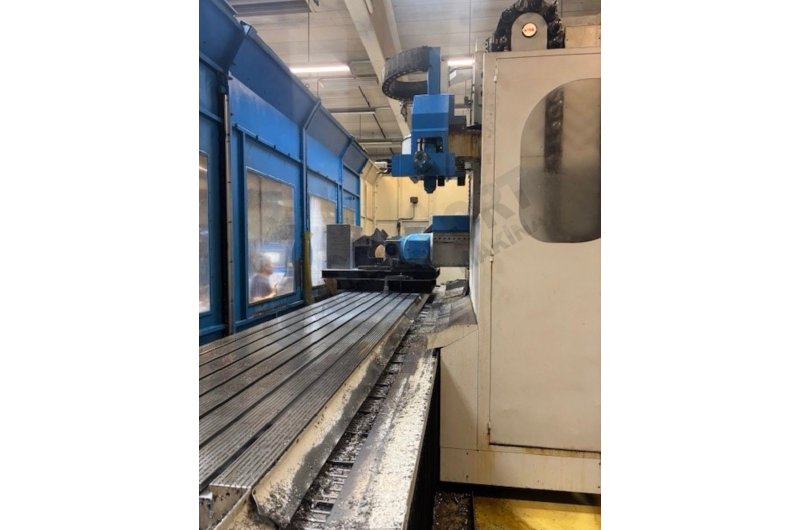

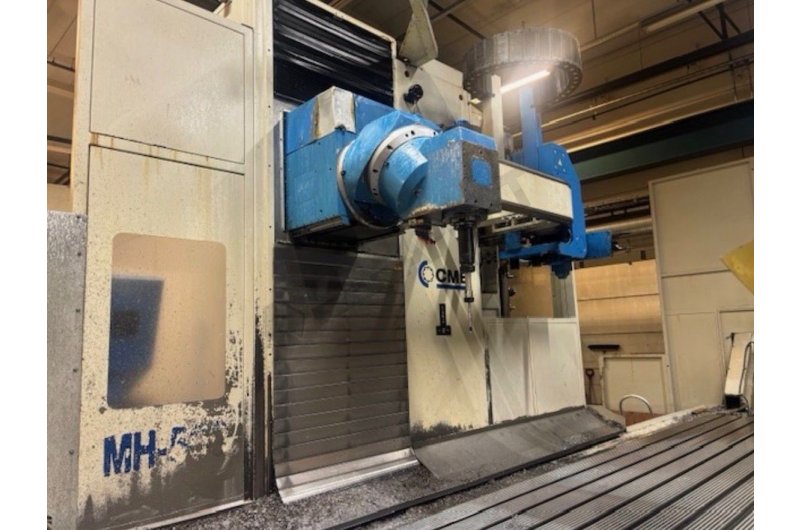

5 Mt Cme Mh-500 Döner Tablalı Cnc Bed Tip Freze Tezgahı–2005

5 mt CME MH-500 Döner Tablalı CNC Bed Tip Freze Tezgahı–2005

Yılı : 2005

Model: MH 500

Makine Avrupa’dadır. Fiyat EXW yerinde fiyattır.

Teknik özellikleri

Eksen Hareketleri:

X eksen hareketi = 5000 mm

Y eksen hareketi = 1200 mm

Z eksen hareketi = 1500 mm

Kontrol Ünitesi: Heidenhain TNC i530M (Ethernet ve RS232 bağlantılı)

El Çarkı: Heidenhain HR 410 (2 adet)

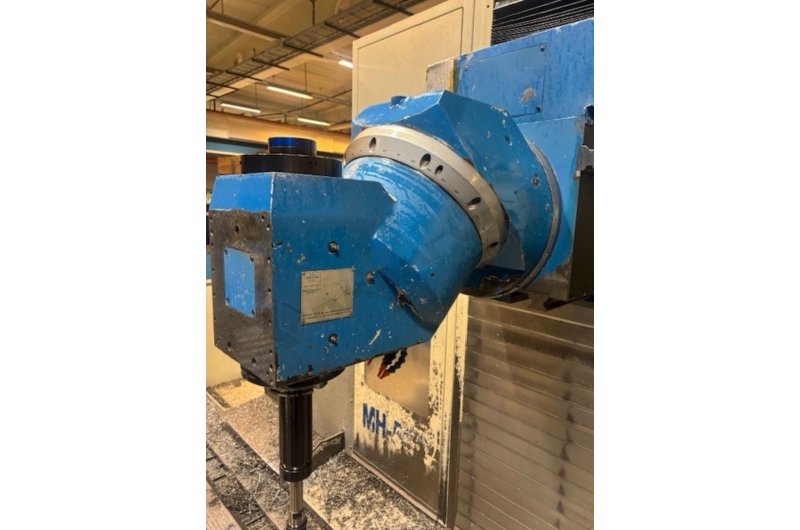

Kafa Ünitesi: Otomatik 1°×2.5° indekslemeli, 4000 dev/dk, arka gövdede enkoderli

Koni Tipi: ISO 50, DIN 69871

Kabin: CE 2

• Pendir çalışma fonksiyonu

• Oriented spindle (kafa ve elektrospindle için)

• Makinenin ön kısmında kayar kontrol paneli

• Platformda arka kontrol paneli

• Düz ekran

• İçten su ve hava soğutma (kafa ve elektrospindle)

• Harici hava soğutma

• Harici püskürtmeli soğutma

• 1000 L tank, 30 bar pompa ve oransal valf

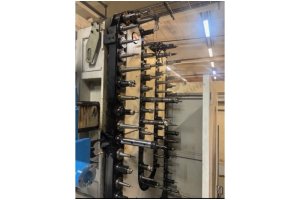

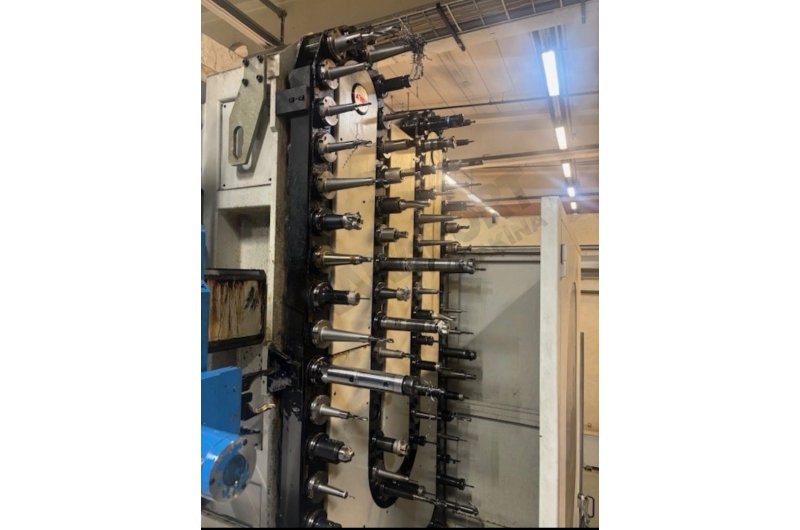

• 80 takımlı ATC (otomatik takım değiştirme magazini)

• Tabla üzerinde elektrospindle için ATC hazırlığı

• Döner tabla ve punta

• Motorlu kapılı ön tabla koruması

• Merdivenli ve kapılarda emniyet mikrolu yan tabla koruması

• Ön körük tipi koruma hazırlığı

• Marposs 125 takım ölçüm probu

• Renishaw RMP 60 temaslı ölçüm probu

• Sağ tarafta boyuna talaş konveyörü

• Zorlamalı hava ile soğutulan elektrik panosu

• Ethernet bağlantısı

• Soğutucu ünite (chiller)

Elektrik ve Güç Özellikleri

• Gerilim: 400 V

• Bağlantı Gerilimi: 400 V

• Frekans: 50 Hz

Güç Değerleri

• Ana motor gücü: 30 kW (ADP 164B)

• X ekseni servo motor gücü: 70 Nm (MHP 115C)

• Y ekseni servo motor gücü: 70 Nm (MHP 115C)

• Z ekseni servo motor gücü: 70 Nm (MHP 115C)

• Hidrolik grup gücü: 2.2 kW

• Yağlama sistemi gücü: 0.15 kW

Ağırlık

• Makine net ağırlığı: 49.000 kg
