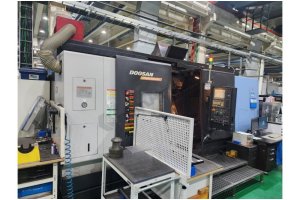

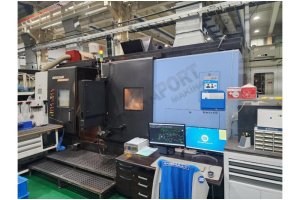

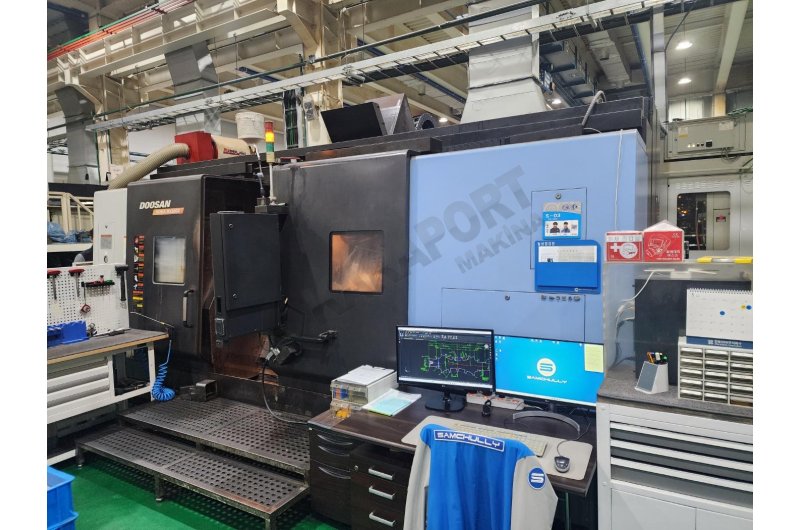

Doosan Puma Mx-2600 5 Eksen Cnc Tornalama Merkezi-2011

Doosan Puma MX-2600 5 Eksen CNC Tornalama Merkezi-2011

Yılı : 2011

Menşei : Kore

Konum: Kore

Teslim süresi : 50 günde teslim – EXW Kore Teslim

İşleme Kapasitesi

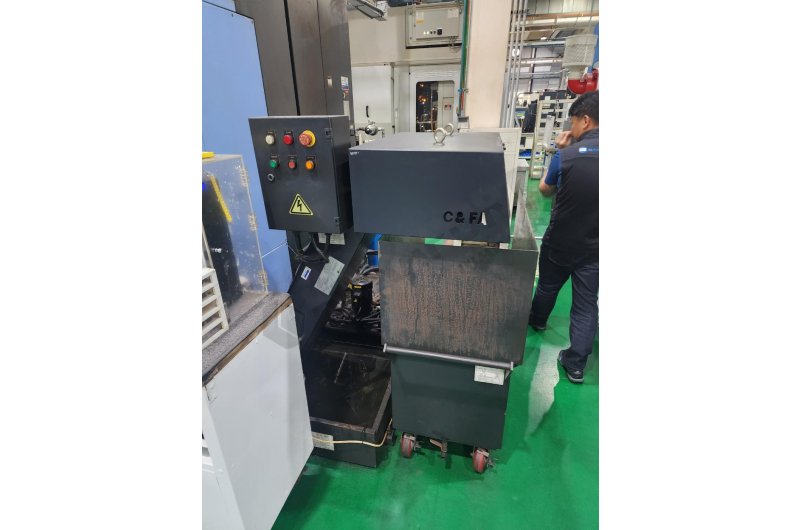

- Talaş Konveyörü

- Karşı punta: Mevcuttur

- Takım ölçüm sistemi: Tool setter

- Maksimum Tornalama Çapı: 760 mm

- Maksimum Tornalama Uzunluğu: 1540 mm

- Standart Tornalama Çapı: 255 mm

- Çevirme Çapı (Swing): 1000 mm

- Ara kızak üzerinde çevirme: 700 mm

- Çubuk Kapasitesi: 76 mm

- Ayna Çapı: 10" 3 Çeneli Ayna (250 mm)

- Eksenler: C ekseni & Frezeleme, Y ekseni

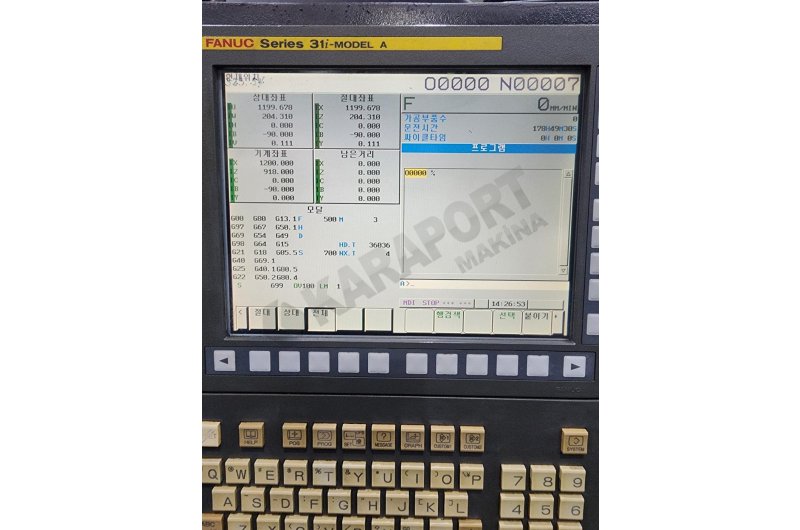

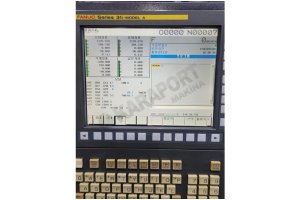

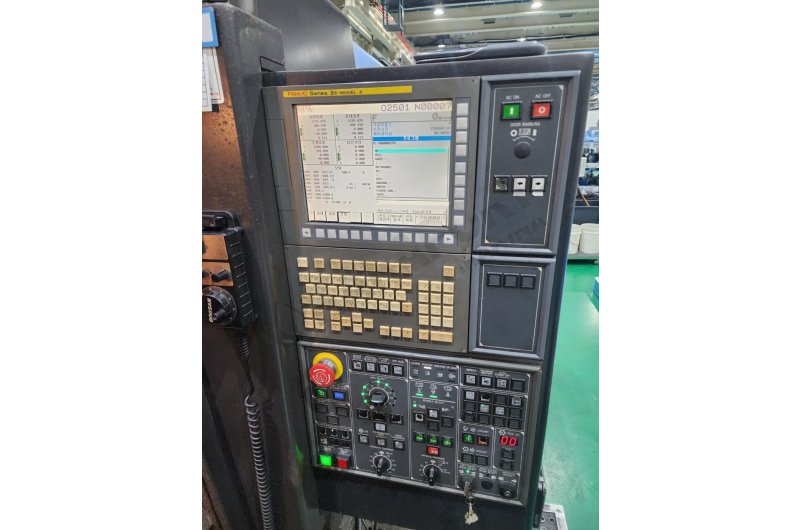

- Kontrol Ünitesi: Fanuc 31i-A

- B Ekseni Hassasiyeti: 0.001 derece

- C Ekseni Hassasiyeti: 0.001 derece

Takım Özellikleri

- Maksimum Takım Çapı: 90 mm

- Yan cepler boşken maksimum çap: 130 mm

- Maksimum Takım Uzunluğu: 400 mm

- Maksimum Takım Ağırlığı: 10 kg

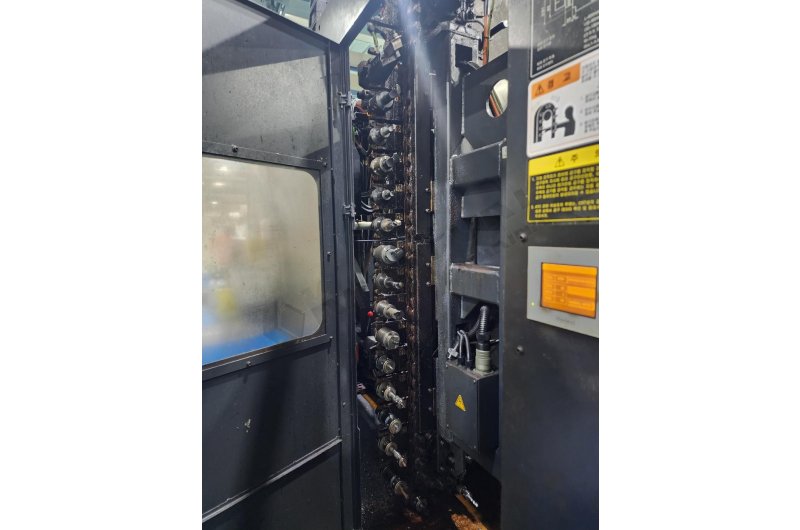

- Takım Değiştirme Kapasitesi: 40 istasyon

- Takım Tutucu Tipi: CAPTO C6

Eksen Hareketleri

- X Ekseni Hareketi: 630 mm

- Y Ekseni Hareketi: ±115 mm

- Z Ekseni Hareketi: 1585 mm

- Karşı Punta Gövde Hareketi: 1550 mm

- Karşı Punta Konikliği: MT #5

Motor ve Hızlar

- Frezeleme Motor Gücü: 22 / 18.5 kW

- Frezeleme Devir Sayısı: 12.000 rpm

- Torna Mil Motor Gücü: 26 / 22 kW

- Mil Ucu Tipi: A2-8

- Mil Devir Sayısı: 4.000 rpm

- Hızlı İlerleme (XYZ): 36 x 36 x 26 m/dakika

Makine Boyutları ve Ağırlığı

- Boyutlar (UxGxY): 5125 x 2625 x 3025 mm

- Ağırlık: 13.900 kg
