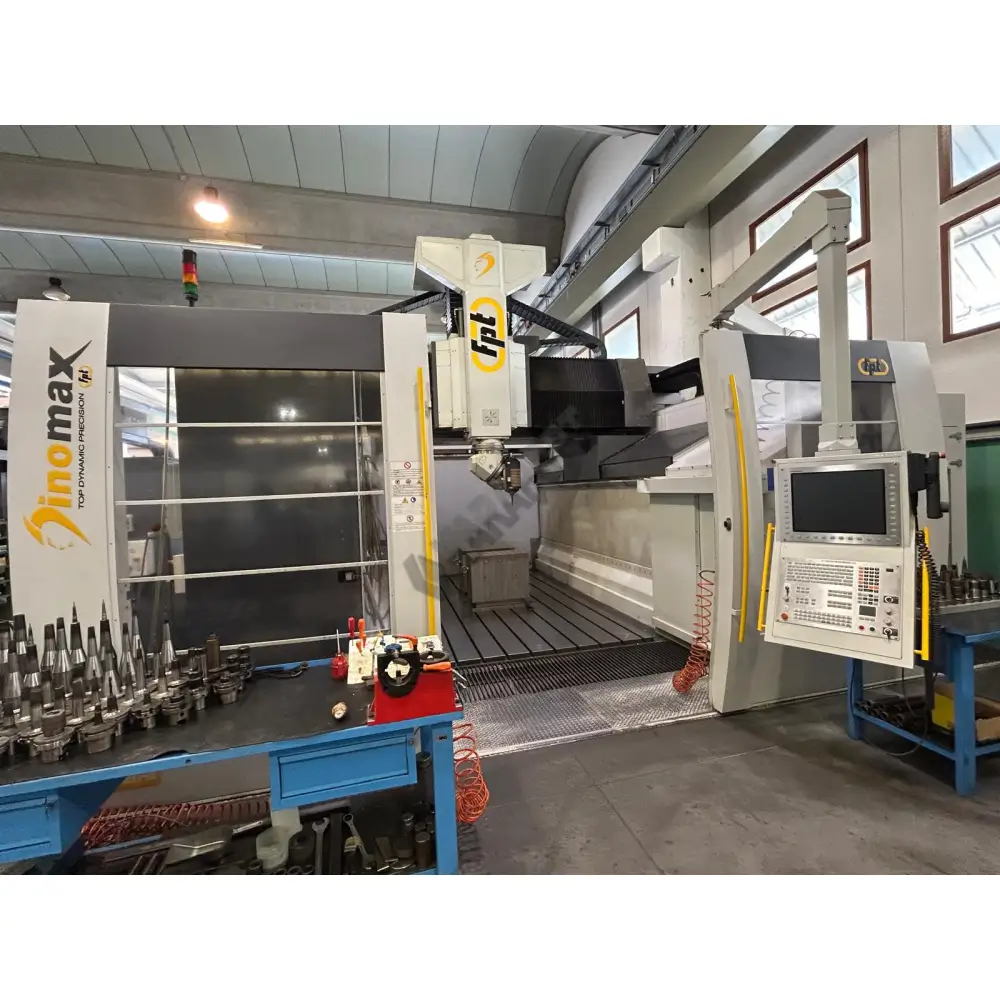

FPT DINOMAX 1 5 Eksen Yüksek Hızlı Portal İşleme Merkezi–2016

FPT DINOMAX 1 5 Eksen Yüksek Hızlı Portal İşleme Merkezi–2016
Yılı: 2016
Menşei : Italya
Yer : Avrupa
Fiyat : EXW

Makine kurulu ve çalışır durumda görülebilir. Büyük parçaların yüksek hassasiyetle işlenmesi için tasarlanmış, güçlü gövde yapısı ve geniş çalışma alanı ile ağır sanayi uygulamalarında üst düzey performans sunar.
Teknik özellikleri
CNC Kontrol Ünitesi

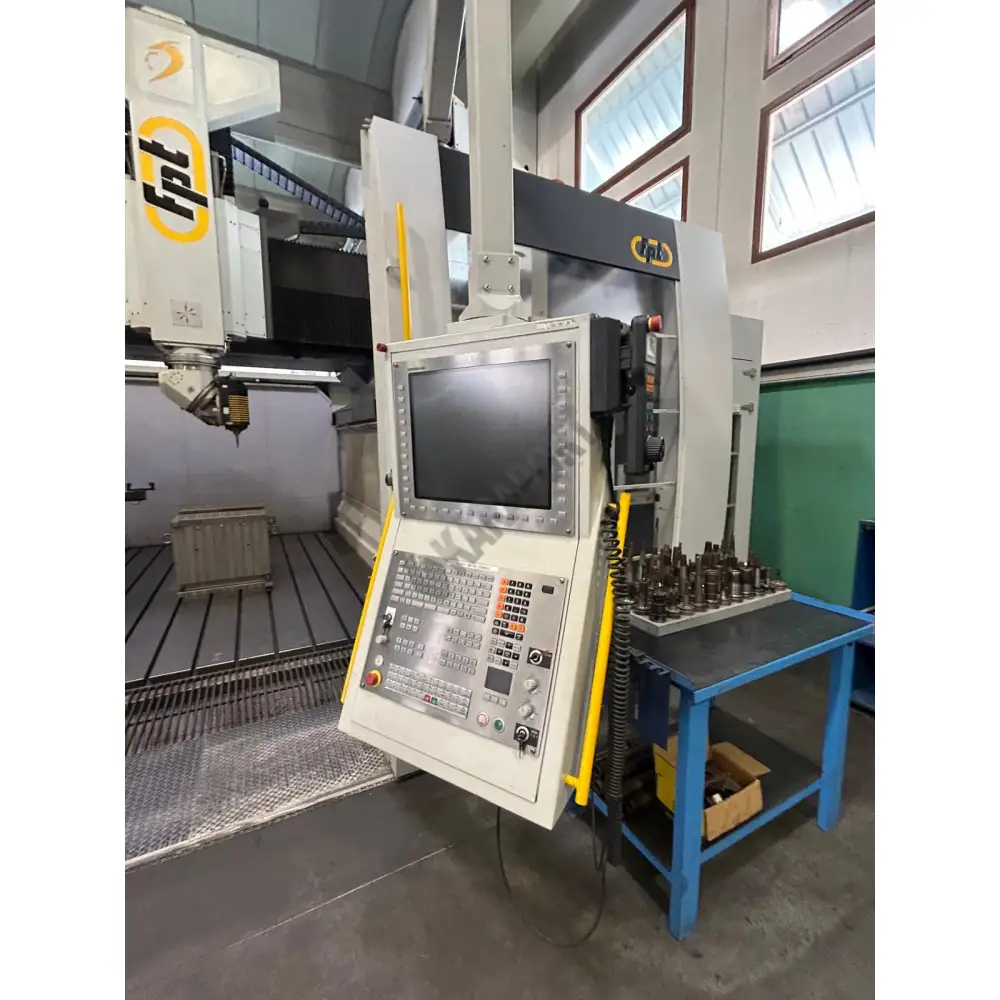

•    Heidenhain iTNC 640
Çalışma Alanı
•    X Ekseni (Boyuna): 4.000 mm
•    Y Ekseni (Enine): 2.200 mm
•    Z Ekseni (Dikey): 1.100 mm
•    Interpolasyonlu Maksimum Hız: 50 m/dak
İşleme Masası
•    Ölçüler: 4.500 × 2.500 mm
•    Yükseklik: 300 mm
•    Taşıma Kapasitesi: 15 ton/m²
•    T Kanal Ölçüsü: 28 mm (DIN 650 – H12)
•    T Kanal Yönü: Y ekseni hareketine paralel
•    Tesviye elemanları dahil

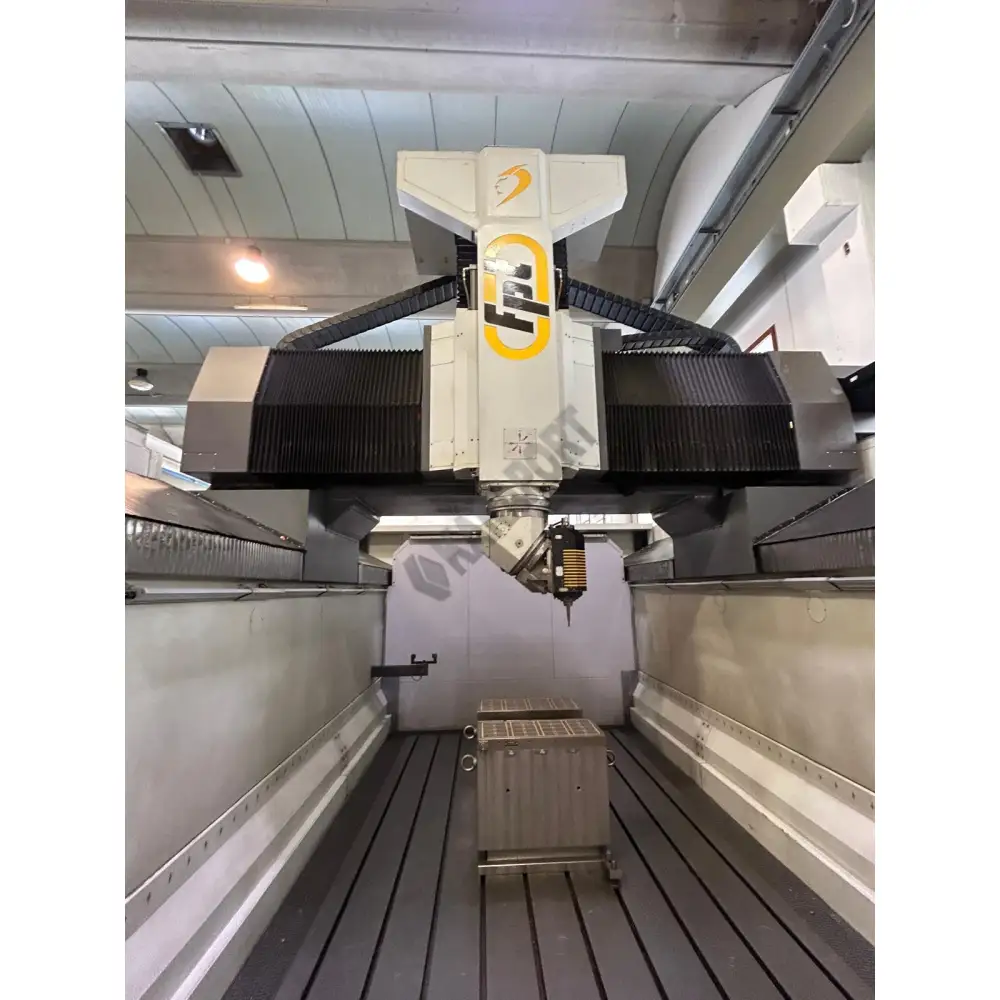

Sürekli Pozisyonlamalı Universal Kafa (Elektrospindle ile)
•    360.000 pozisyonda otomatik indeksleme (0,001° hassasiyet)
•    Doğrudan tahrikli motorlar, CNC kontrollü pozisyonlama
•    Otomatik takım sıkma
•    10° ters açı işleme kabiliyeti
•    Rulmanlar ve eksen motorları için dahili soğutma sistemi
•    C Ekseni Hareketi: ±270°
•    A Ekseni Hareketi: ±185°
•    Maks. Eksen Dönüş Hızı: 30 rpm
•    A/C Ekseni Maks. Tork: 450 Nm
•    Eksen Kilitleme Torku: 1.400 Nm
•    Spindle Gücü (S1/S6): 22 / 33 kW
•    Spindle Torku (S1/S6): 84 / 128 Nm
•    Maks. Devir: 22.000 rpm
•    Sabit Güç Aralığı: 3.000 – 18.000 rpm
•    Sabit Tork Aralığı: 10 – 3.000 rpm
•    Takım Bağlantısı: HSK-A63 (DIN 69893)

Elektrospindle HSK-A100 (Yarı Otomatik Değişim Sistemli)
•    Spindle Gücü (S1/S6): 37 / 43 kW
•    Spindle Torku (S1/S6): 140 / 165 Nm
•    Maks. Devir: 15.000 rpm
•    Sabit Güç Aralığı: 2.500 – 12.000 rpm
•    Sabit Tork Aralığı: 10 – 2.500 rpm
•    Takım Bağlantısı: HSK-A100 (DIN 69893)

Zincir Tipi Takım Magazini – 55 Takım (HSK-A100 / HSK-A63)

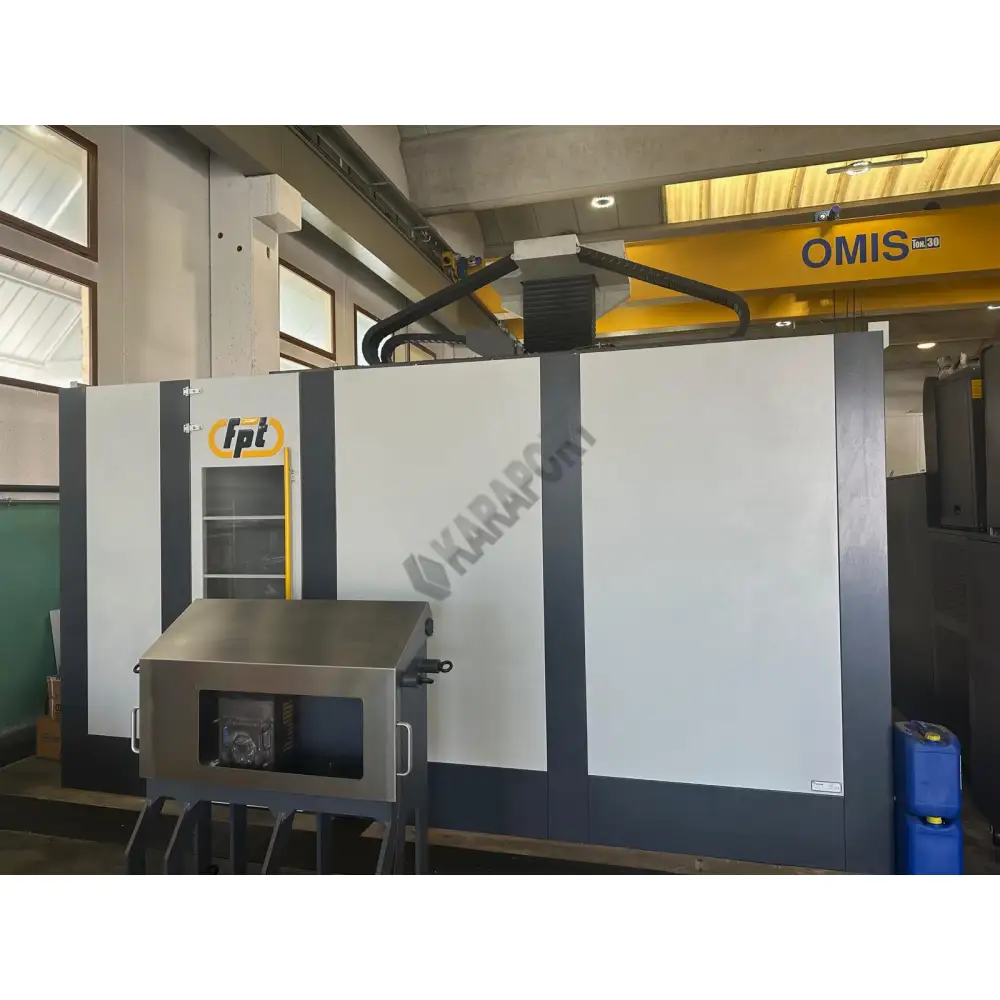

•    Makine arkasında konumlandırılmış, tam kapalı güvenlik tasarımı
•    Dikey takım değiştirme kolu
•    Otomatik takım ön seçimi
•    Sabit yuva yönetim sistemi
•    Hidrolik eksen kilitleme
•    Toplam Takım Kapasitesi: 55
HSK-A63 Takımlar
•    Takım Sayısı: 30
•    Maks. Çap: 90 mm
•    Komşu Yuvalar Boşken Maks. Çap: 160 mm
•    Maks. Uzunluk: 300 mm
•    Maks. Ağırlık: 10 kg
HSK-A100 Takımlar
•    Takım Sayısı: 25
•    Maks. Çap: 100 mm
•    Komşu Yuvalar Boşken Maks. Çap: 160 mm
•    Maks. Uzunluk: 450 mm
•    Maks. Ağırlık: 20 kg
Gerekli Elektrik Bağlantıları
•    Maks. Kurulu Güç: 177 kVA
•    Maks. Gerekli Akım: 235 A

MAKİNE DONANIM LİSTESİ (DAHİL OLAN EKİPMANLAR)
•    Heidenhain HR550 uzaktan elektronik el çarkı
•    Spindle içinden yüksek basınçlı su ve hava (through-spindle cooling & air blast)

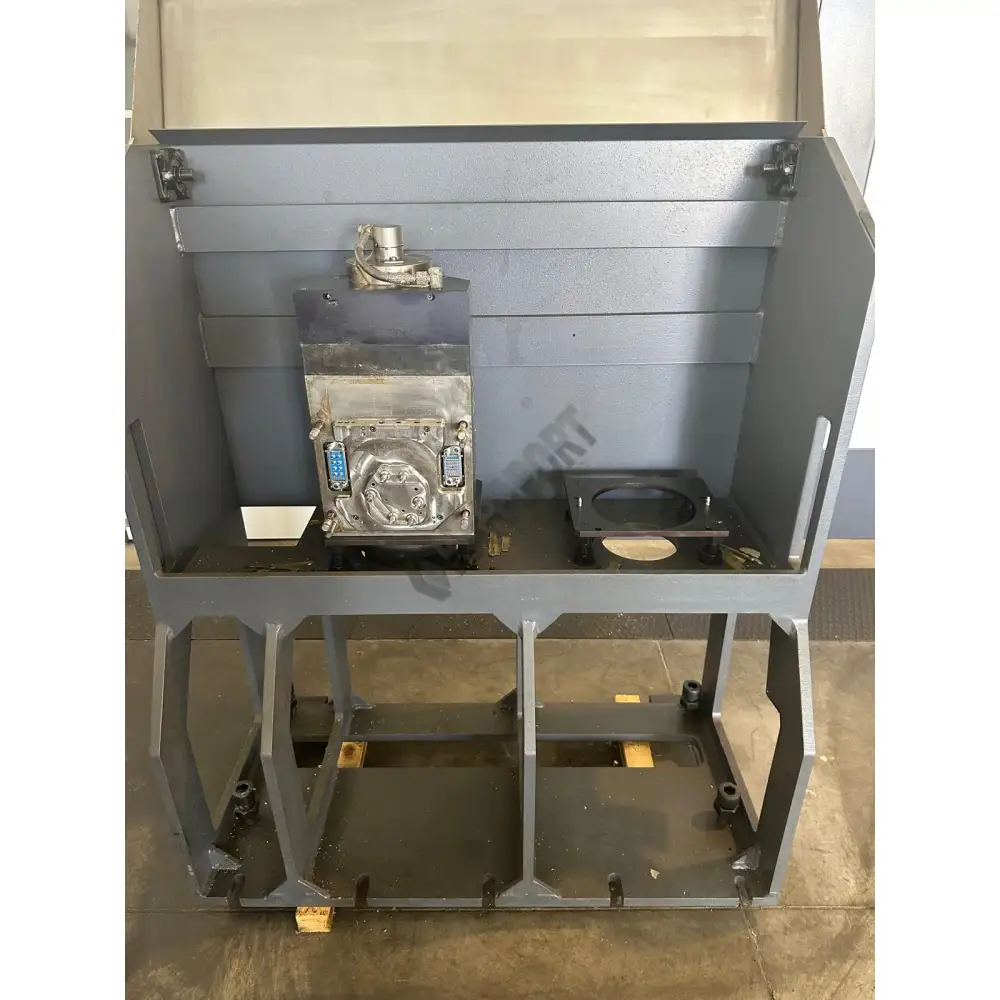

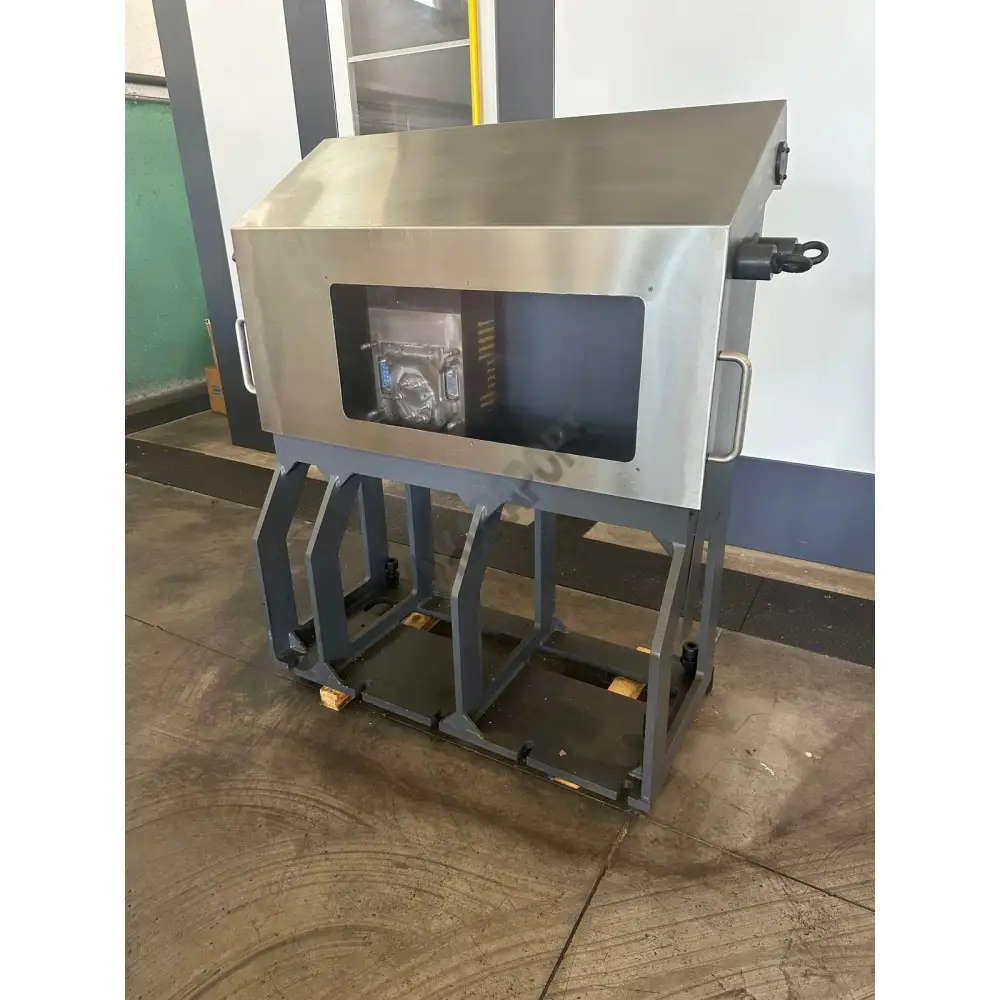

•    HSK-A63 ve HSK-A100 arayüzlü yarı otomatik elektrospindle değişim sistemi
•    Makine ile birlikte çeşitli takımlar ve aksesuarlar
•    Renishaw prob (parça ölçüm ve sıfırlama)
•    BLUM lazer takım ölçüm sistemi
•    AUTOCAL otomatik kafa kalibrasyon sistemi
•    Uzaktan izleme için Visormax aboneliği
•    Elektrik panosu için klima ünitesi

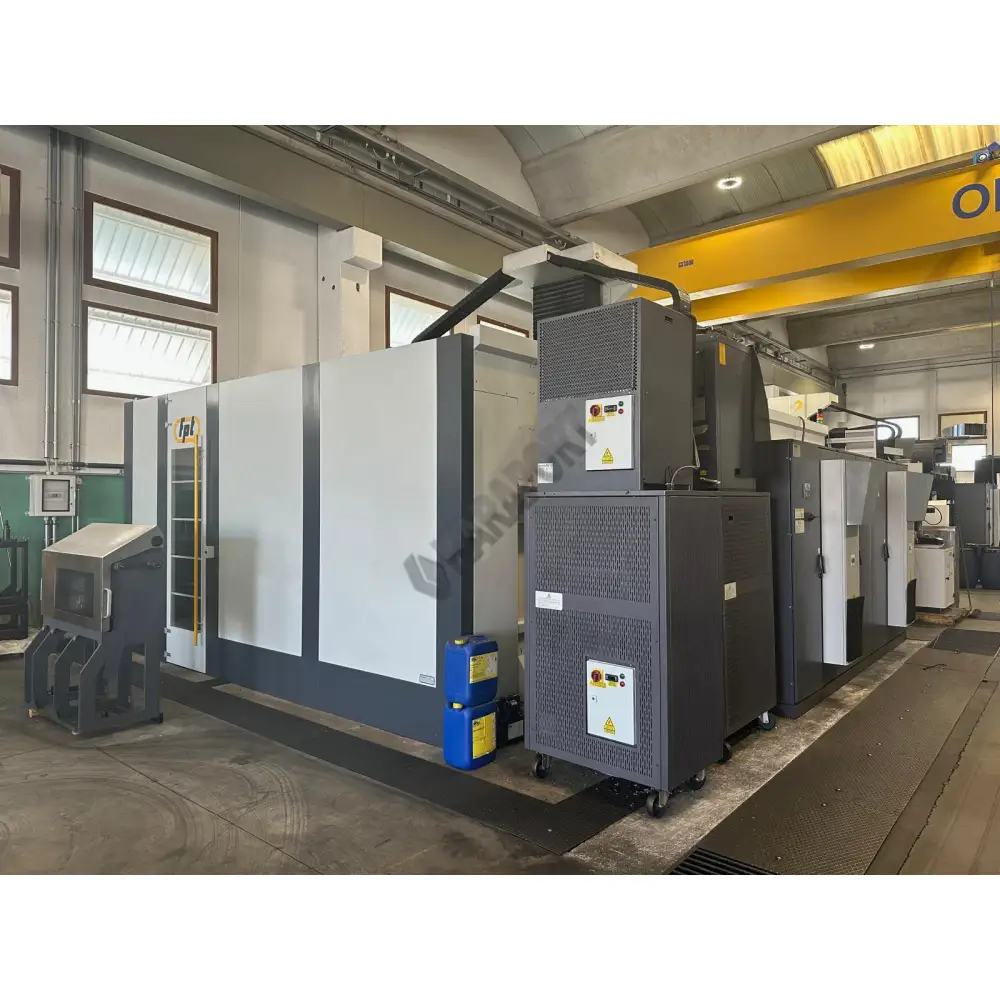

•    Tüm eksenler ve elektrospindle için soğutma sistemi
•    Kullanım ve bakım kılavuzu + CE uygunluk deklarasyonu
