Hartford HSA 828EAY CNC Köprü İşleme Merkezi–2022

Hartford HSA 828EAY CNC Köprü İşleme Merkezi–2022
Yılı : 2022
Yer : Türkiye
5° İndekslemeli Otomatik 90° Açılı Başlık + M830 Kontrol Ünitesi

Genel Bilgi
Ağır iş parçaları için tasarlanmış, yüksek rijitlikte gövde yapısına sahip, geniş hareket kapasiteli portal tip işleme merkezi.
Makine; otomatik 90° açılı başlık, güçlü BBT50 fenermili, geniş tabla kapasitesi ve gelişmiş Mitsubishi M830 kontrol ünitesi ile donatılmıştır.

1. Eksen Hareketleri
Özellik    Değer
X Ekseni Hareketi    8000 mm
Y Ekseni Hareketi    3600 mm
Z Ekseni Hareketi (Başlıksız)    1200 mm
Z Ekseni Hareketi (90° Başlıklı)    1040 mm
Fenermili–Tabla Arası Yükseklik (Başlıksız)    1510 mm
Fenermili–Tabla Arası Yükseklik (90° Başlıklı)    1190 mm
Fenermili Merkezinin Kolona Uzaklığı    450 mm
Kolonlar Arası Genişlik    2800 mm

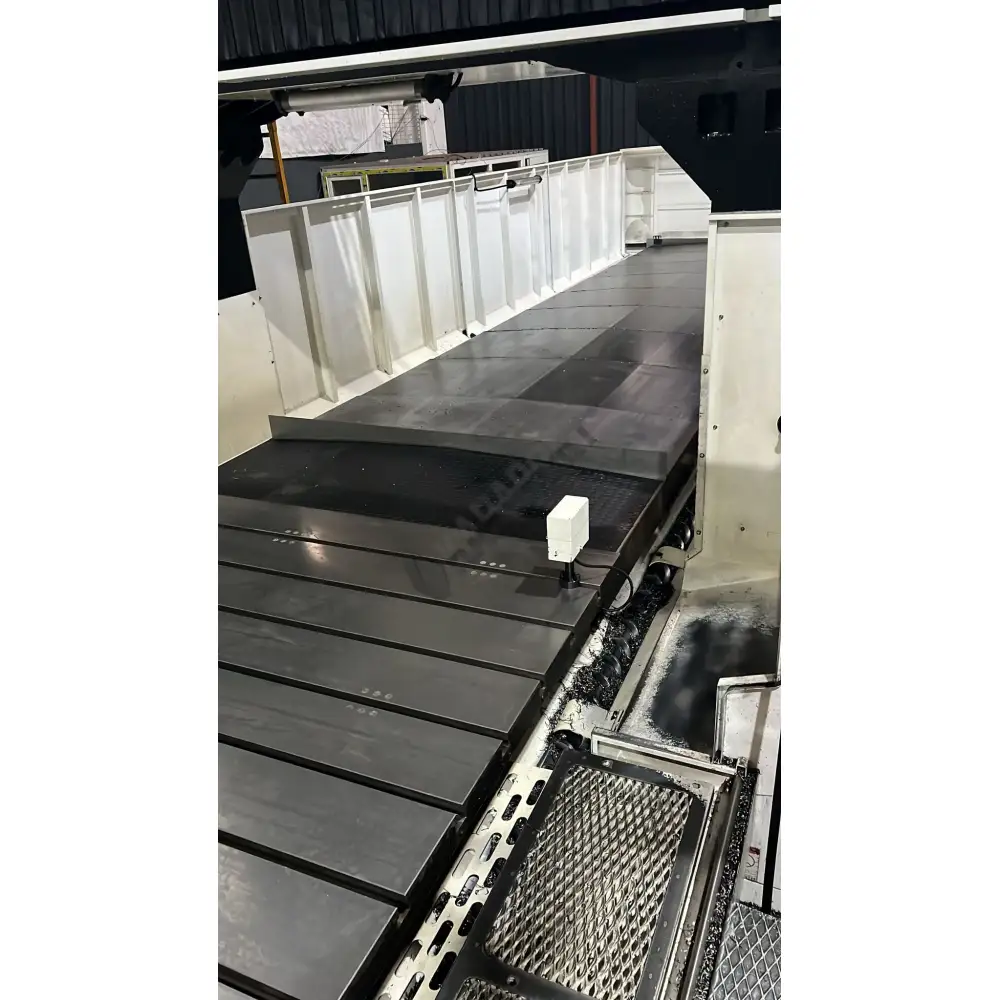

2. Çalışma Tablası
Özellik    Değer
Tabla Ölçüsü    8000 × 2500 mm
T Kanalı    28 × 31 × 250 mm
Maksimum Tabla Yükü    27.000 kg

3. Fenermili (Spindle)
Özellik    Değer
Konik Tipi    BBT50
Devir    6000 rpm (Şanzumanlı)
Motor Gücü    26 kW

4. İlerleme Hızları
Özellik    Değer
Kesme İlerleme (X/Y/Z)    6 / 12 / 12 m/dk
Boşta İlerleme (X/Y/Z)    8 / 18 / 16 m/dk

5. Takım Magazini
Özellik    Değer
Magazin Tipi    Kollu
Takım Sayısı    32
Maksimum Takım Ağırlığı    20 kg
Maksimum Takım Çapı / Boyu    125 × 400 mm
Takım Tipi    BBT50
Çektirme Cıvatası    P50T 1

6. Otomatik 90° Açılı Başlık (5° İndekslemeli)
Fenermili
•    Yağlama: İnce yağ püskürtme (Oil Mist)
•    Konik tipi: BT50
•    Takım değiştirme: Otomatik
•    Maksimum tork: 930 Nm
•    Takım tutma gücü: 1500 kg
•    Fenermili hızı: 4000 rpm
C Ekseni
•    Otomatik indeksleme: 5° × 72 adım
•    Dönüş açısı: ±180° (toplam 360°)
•    Kontrol: NC kontrollü otomatik dönüş

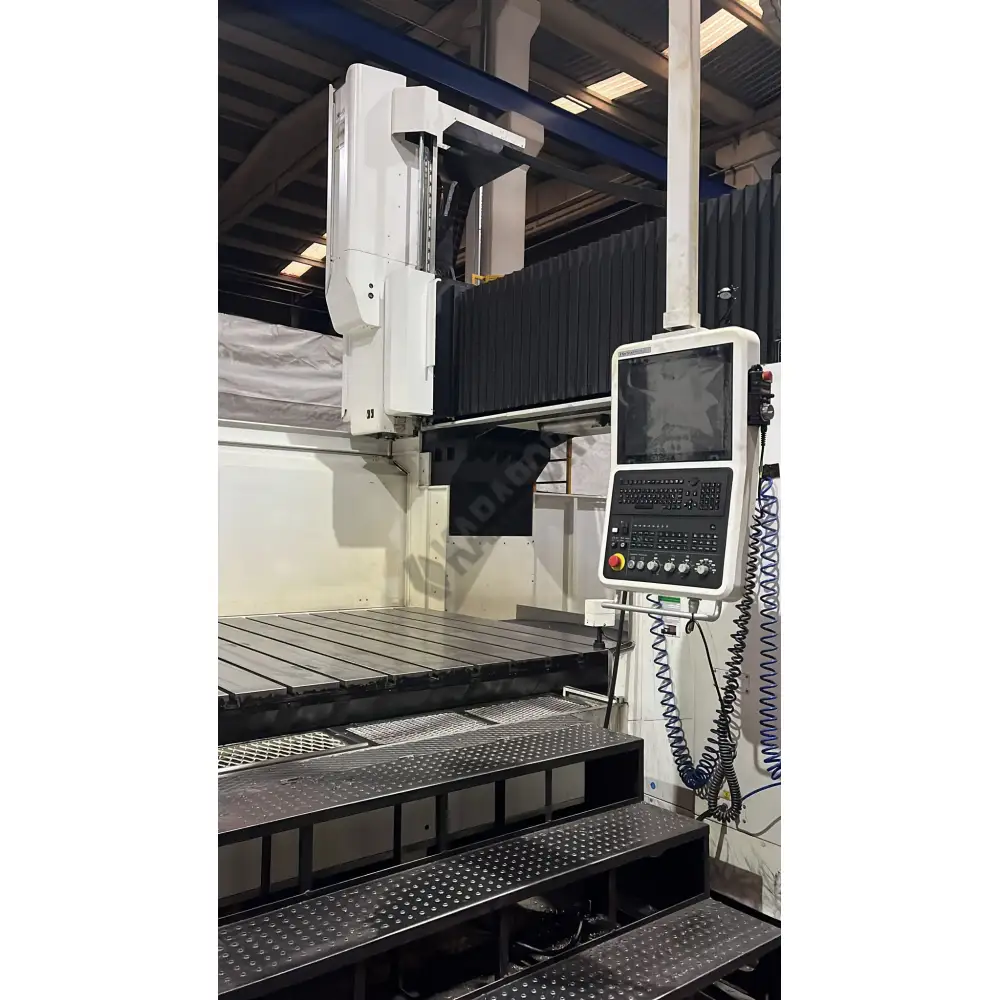

7. Kontrol Ünitesi – Mitsubishi M830 (Hartrol Premium 1 Yazılımı)
19” dokunmatik ekran – 20 GB hafıza – yüksek hız & hassasiyet paketi
Öne Çıkan Özellikler
•    2700 blok önden okuma
•    High Speed High Accuracy Control III
•    Super Smooth Surface (SSS 4G)
•    Otomatik köşe yumuşatma (G62)
•    Otomatik iş parçası sıfırlama
•    Fenermili yük kontrolü
•    Takım & magazin gösterimi
•    Günlük/aylık çalışma istatistikleri
•    CCD kamera görüntüleme
•    PDF görüntüleme
•    Program analizi
•    Programı yarıdan başlatma
•    Helisel interpolasyon
•    Takım ömrü yönetimi
•    48 adet ek iş parçası koordinatı
•    Koordinat döndürme
•    Parça aynalama
•    Makro programlama
•    Arka planda program düzenleme
•    Rijit kılavuz çekme
•    RS 232 arayüzü
•    Kesici kompanzasyonu
•    Manuel takım boy ölçme
•    Takım boy kompanzasyonu

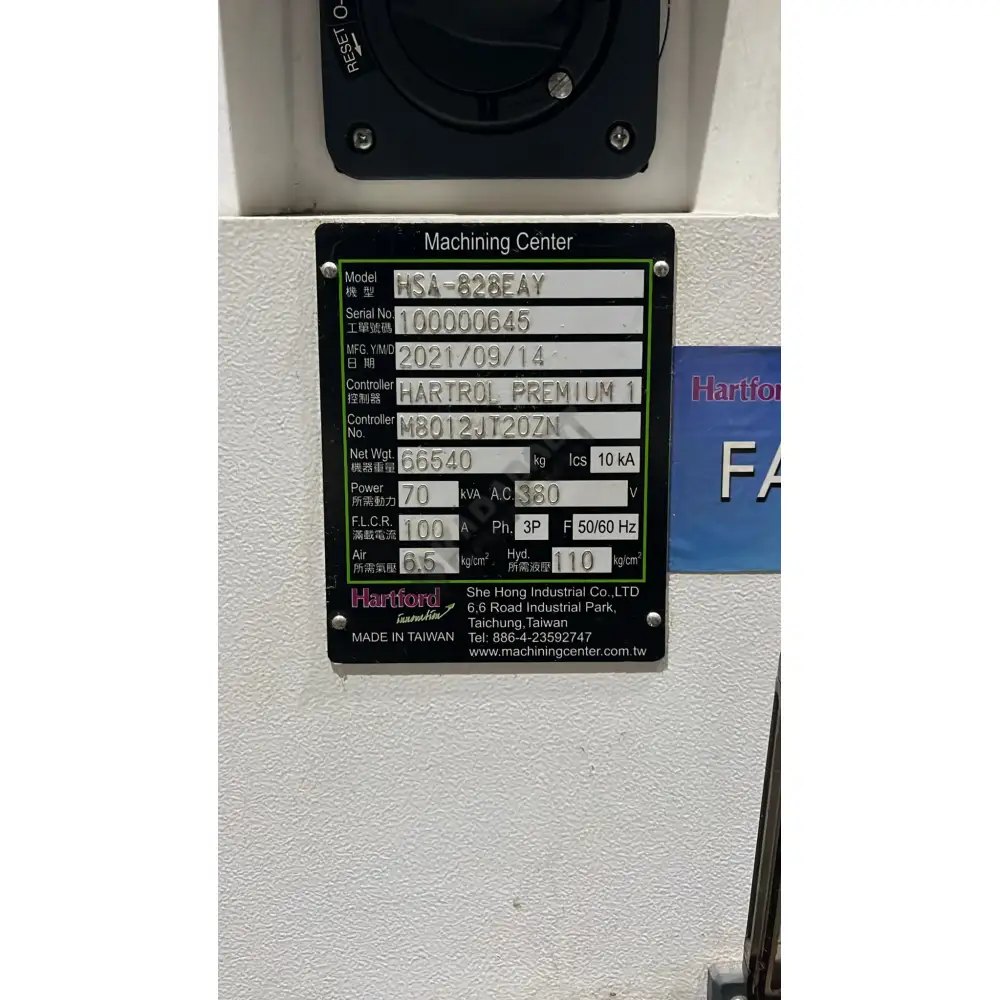

8. Diğer Teknik Bilgiler
Özellik    Değer
Gerekli Hava Basıncı    6.5 kg/cm²
Toplam Elektrik Gücü    45–65 kVA
Makine Alanı    ~2100 × 7550 mm
Net Ağırlık    ~62.800 kg

Durum
Makine ağır işleme için uygundur, yüksek rijitlikte gövde yapısına sahiptir.
Tüm fonksiyonları çalışır durumdadır.
Yerinde test edilebilir.
