Hwacheon Vesta-1300 Cnc Dik İşleme Merkezi-2020

Hwacheon Vesta-1300 CNC Dik İşleme Merkezi-2020

Yılı : 2020

Çalışma Saati : 2000 saat

Fiyat EXW'dir.

Teknik özellikleri

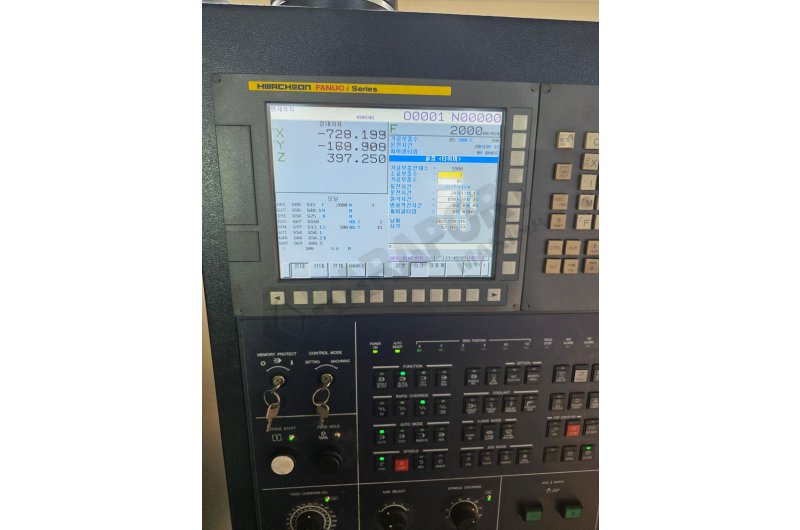

NC Kontrol Ünitesi

• Kontrol ünitesi : Fanuc 0i-MF Plus

Hareket Mesafeleri

• X ekseni hareket mesafesi: 1.300 mm

• Y ekseni hareket mesafesi: 670 mm

• Z ekseni hareket mesafesi: 650 mm

Spindel ve Tabla Arası Mesafeler

• Tabla yüzeyi ile spindle referans düzlemi arası mesafe: 150 ~ 800 mm

• Kolon ile spindle merkezi arası mesafe: 768 mm

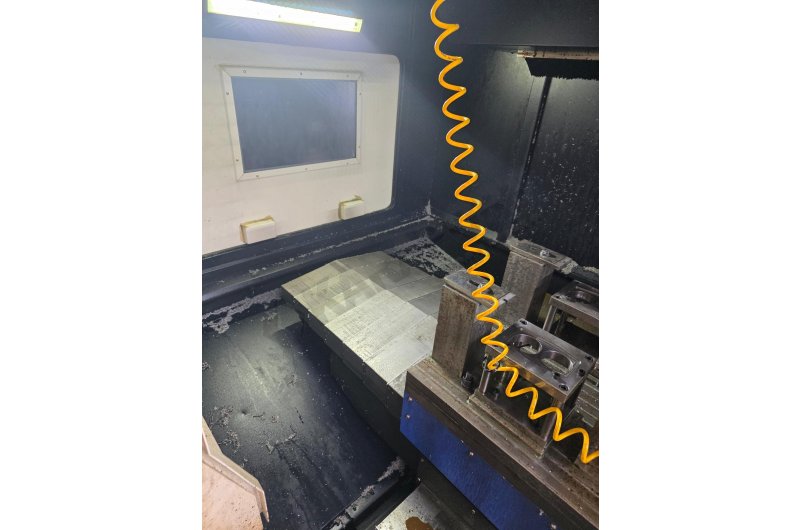

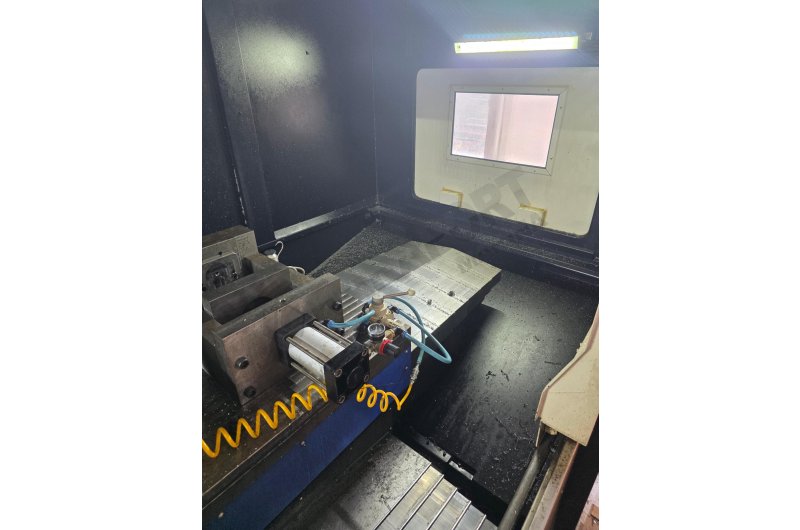

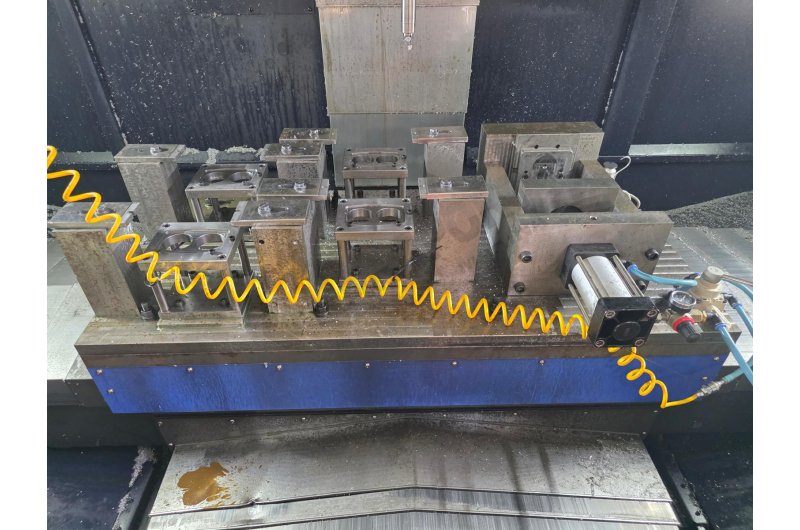

Tabla Özellikleri

• Çalışma yüzeyi: 1.450 x 670 mm

• Tabla taşıma kapasitesi: 1.300 kg

• Tabla yüzey yapısı (T kanal genişliği × aralığı, kanal sayısı): 18 × 125 mm / 5 adet

Spindel Özellikleri

• Maksimum spindle hızı:10.000 rpm

• Spindel motor gücü: 18,5 / 11 kW

• Spindel konik yuva tipi: BT-40

Spindel Sistemi Özellikleri

• Spindel rulman iç çapı: Ø70 mm

• Spindel tipi: Doğrudan bağlantılı (Direct-Coupled)

• Spindel yağlama yöntemi: Gres

• Spindel soğutma yöntemi: Ceket soğutma (Fan soğutuculu)

İlerleme Hızı

• Hızlı hareket (X / Y / Z): 40 / 40 / 32 m/dak

Motorlar

• Servo motor gücü: 3 / 4 / 3 kW

• Soğutma motoru gücü: 0,6 kW

• Spindel soğutucu (50/60Hz): 0,18 kW

Otomatik Takım Değiştirici (ATC)

• Takım sapı tipi: BT-40

• Çekme pimi tipi: MAS P40T-1 (45°)

• Takım kapasitesi: 24 adet

Takım Özellikleri

• Maks. takım çapı (yanında takım varsa / yoksa): Ø75 / Ø150 mm

• Maks. takım uzunluğu: 300 mm

• Maks. takım ağırlığı: 8 kg

• Takım seçme yöntemi: Hafızalı rastgele (Memory Random)

Güç Kaynakları

• Elektrik besleme: kVA — 45

• Basınçlı hava beslemesi (Basınç × Tüketim): 0.5~0.7 MPa × 690 Nℓ/dak

Makine Boyutları

• Yükseklik: 2.950 mm

• Zemin alanı (U × G): 4.325 × 2.645 mm

• Ağırlık: 10.000 kg
