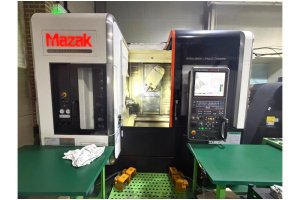

Mazak İntegrex İ-100S Cnc 6 Eksen Tornalama Merkezi-2014

Mazak Integrex i-100S CNC 6 Eksen Tornalama Merkezi-2014

Yılı : 2014

Fiyat EXW Kore’dir

Teknik özellikleri

Kapasiteler

• Araba üzeri maksimum çevirme: 531 mm

• Maksimum işleme çapı: 500 mm

• Maksimum kesme boyu: 854 mm

• Aynalar arası maksimum mesafe: 903 mm

Eksen Hareketleri

• X ekseni strok: 450 mm

• X ekseni merkez altı: 50 mm

• Z ekseni strok: 904 mm

• W ekseni strok (2. iş mili): 903 mm

• Y ekseni strok: 210 mm (±105 mm)

• B ekseni hareketi: -30° ile 210°

• B ekseni çözünürlüğü: 0.0001°

Ana Fener Mili

• Ayna çapı: 152 mm

• Bar kapasitesi: 42 mm

• Devir: 6000 rpm

• Motor gücü: 10/15 HP → 7.5 / 11.2 kW

• Tork: 105 ft-lbs → 142 Nm

• C ekseni sıkma torku: 1315 ft-lbs → 1783 Nm

Karşı Fener Mili

• Ayna çapı: 152 mm

• Devir: 6000 rpm

• Motor gücü: 7.5 / 11.2 kW

• Tork: 142 Nm

• C ekseni sıkma torku: 1783 Nm

Spindle (Frezeleme)

• Motor gücü: 7.5 / 10 / 12 HP → 5.6 / 7.5 / 9 kW

• Devir: 12.000 rpm

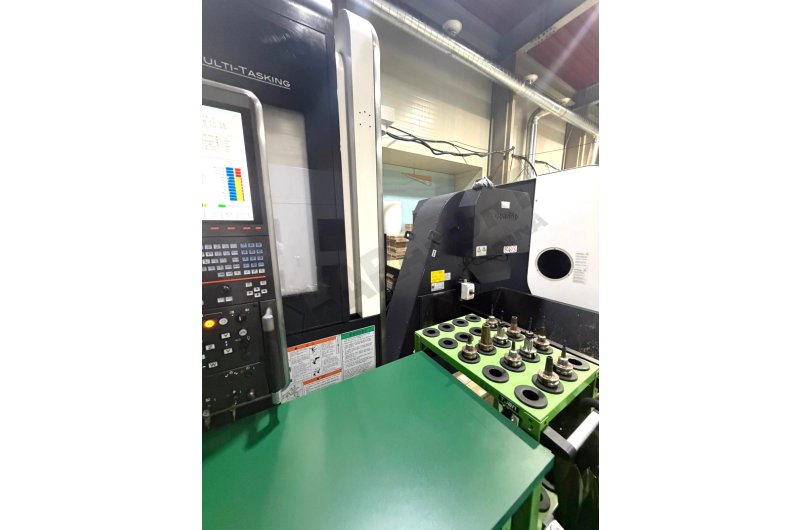

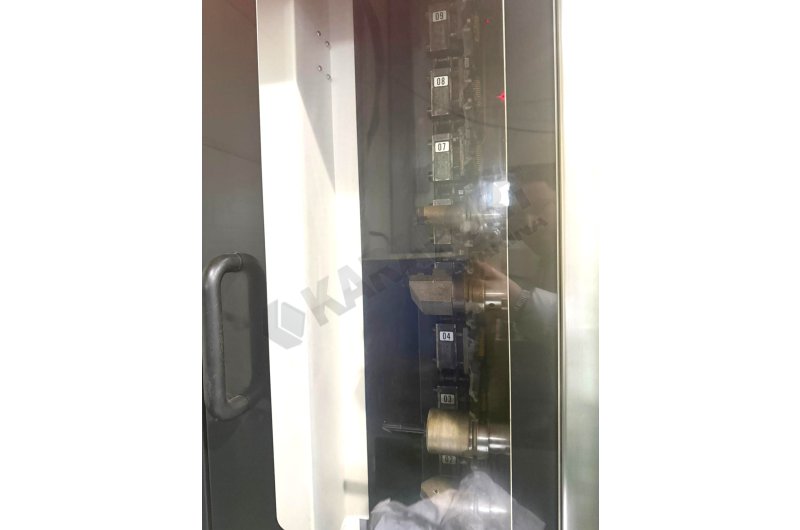

Takım Magazini

• Kapasite: 36 takım

• Takım–takım değiştirme süresi: 1.3 sn

• Maks. takım çapı (yanı dolu): 90 mm

• Maks. takım çapı (yanı boş): 130 mm

• Maks. takım boyu: 250 mm

• Maks. takım ağırlığı: 5 kg

Hızlı Hareketler

• X/Y/Z eksenleri: 40 m/dak

• W ekseni: 30 m/dak

• C ekseni: 14 m/dak

• B ekseni: 1 m/dak
