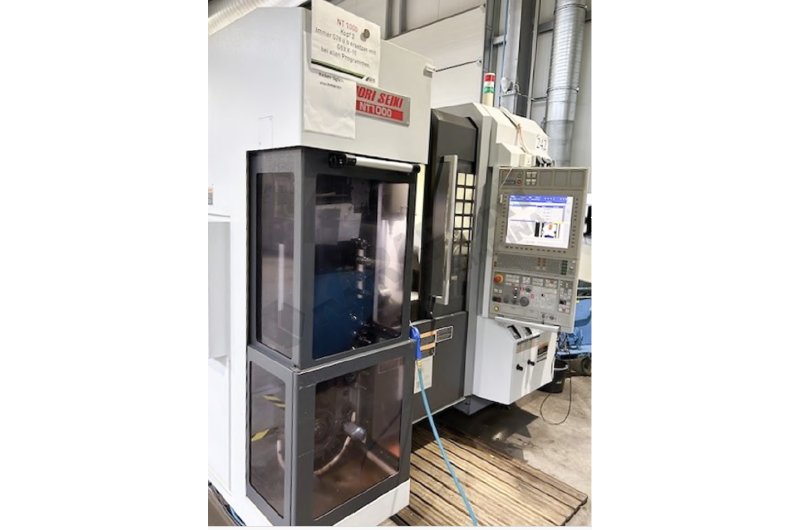

Mori Seiki Nt-1000 5 Eksen Cnc Torna (5 Eksen Divüzörlü)-2010

Mori Seiki NT-1000 5 Eksen CNC Torna (5 Eksen Divüzörlü)-2010

Yılı: 2010

Makine özel makinadır ve Avrupa’dadır. Tır üstü fiyattır.

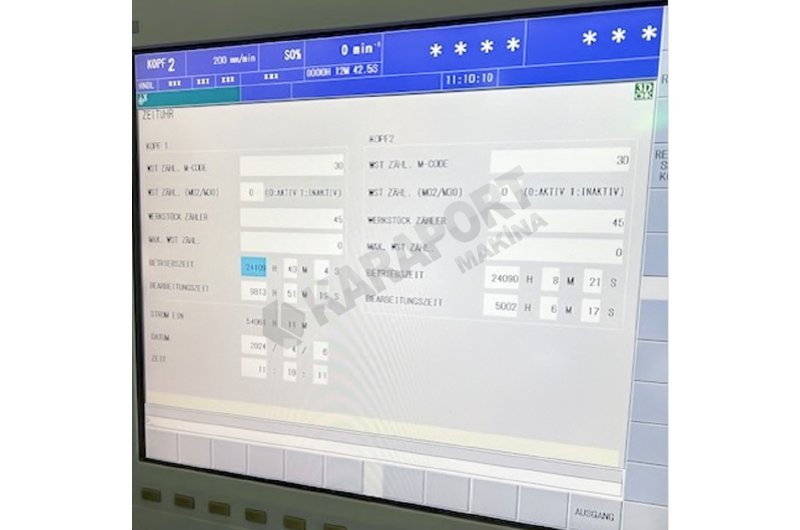

Çalışma Saatleri

• Enerji altında: 54.061 saat

• İş mili 1: 9.813 saat

• İş mili 2: 5.002 saat

Teknik Özellikler

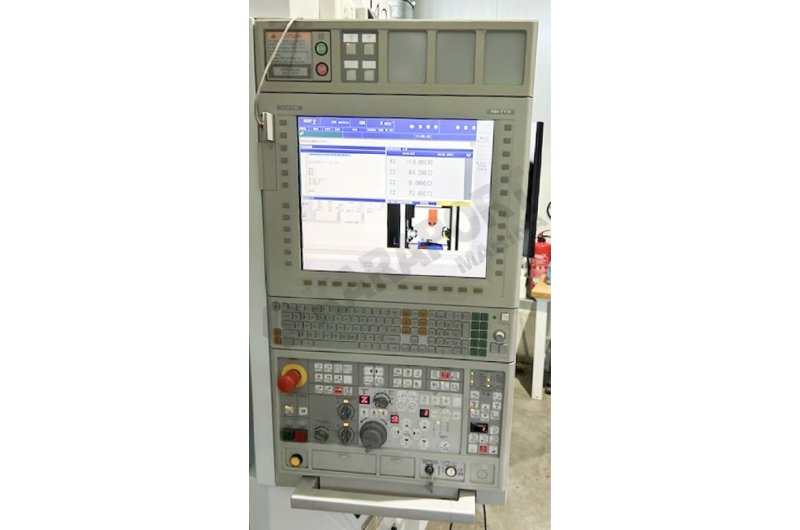

CNC Kontrol Ünitesi

• FANUC FS-31iA5 (MAPPS 4)

Kapasite

• Tornalama boyu (mm): 424

• Maks. tornalama çapı (mm): Ø 370 (2. taret ile 270)

• Çubuk işleme kapasitesi (mm): 52

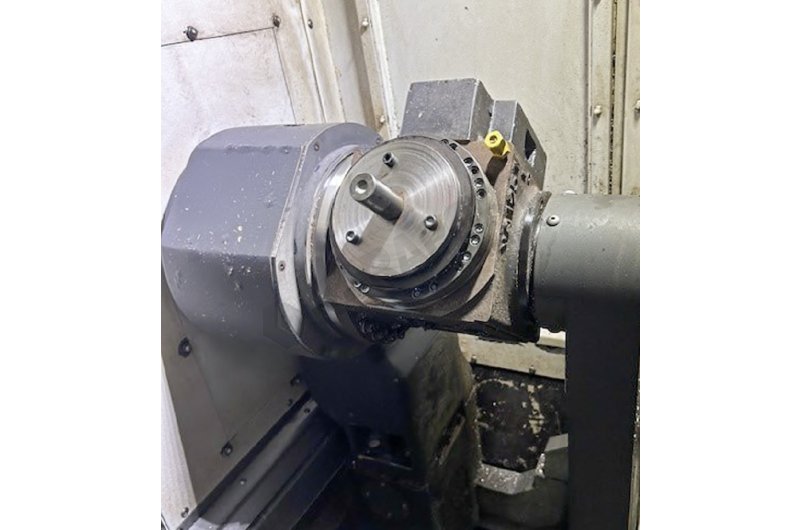

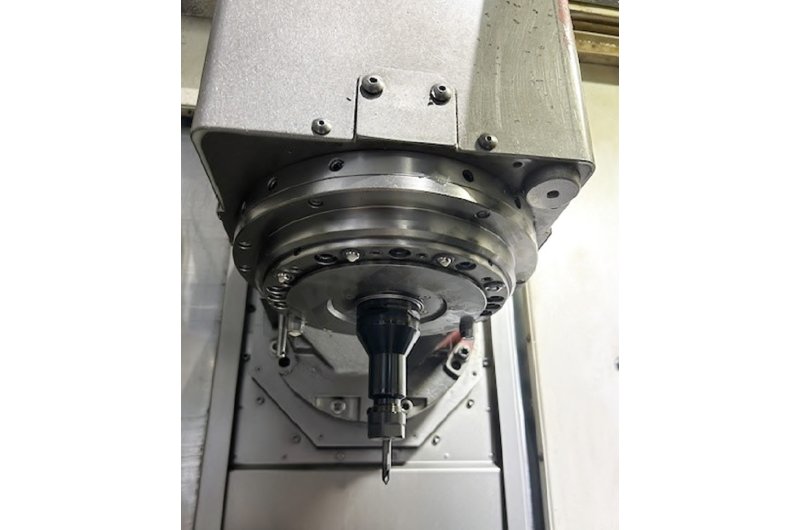

Torna-Freze İş Mili

• Tam indeksleme özelliği: Var

• X ekseni hareketi (mm): 380

• Y ekseni hareketi (mm): ±105

• Z ekseni hareketi (mm): 460 + 155 (ATC)

• B ekseni açısı: ±120°

• İş mili devri (rpm): 12.000

• Tahrik gücü (kW): 9 / 5.5

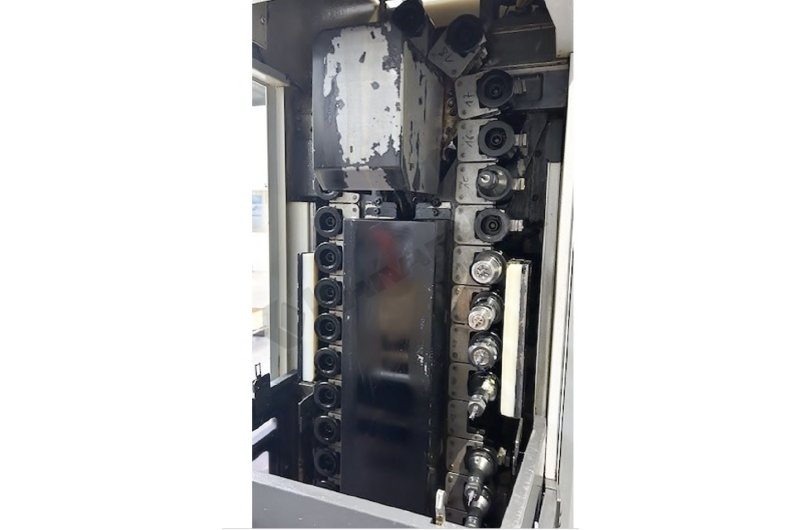

Takım Magazin

• Magazin kapasitesi: 38

• Takım tutucu: Capto C5

• Maks. takım boyu (mm): 250 (Ø70 mm altındaki takımlar için 210)

• Maks. takım çapı (mm): Ø70 / Ø130 (yanındaki takım dolu/boş durumuna göre)

• Maks. takım ağırlığı (kg): 5

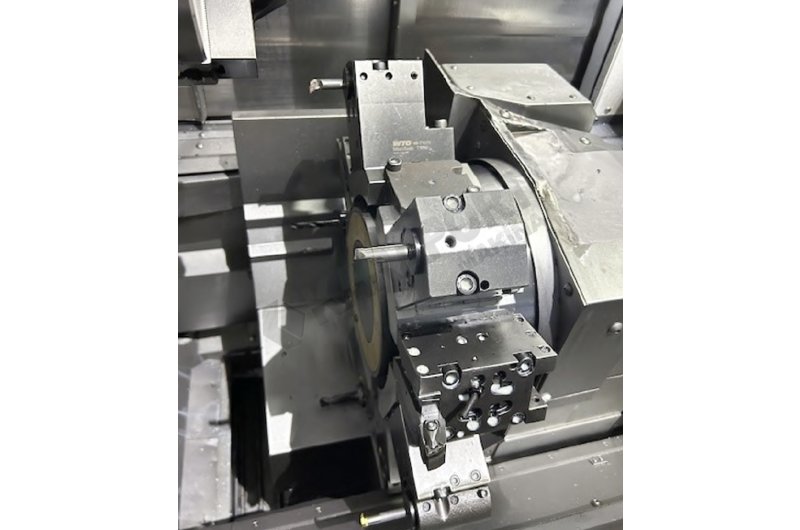

Alt Taret

• X ekseni hareketi (mm): 155

• Z ekseni hareketi (mm): 610

• Takım yuvası sayısı: 10

• Tahrikli takım devri (rpm): 6.000

• Tahrikli takım gücü (kW): 1.5 / 1.2

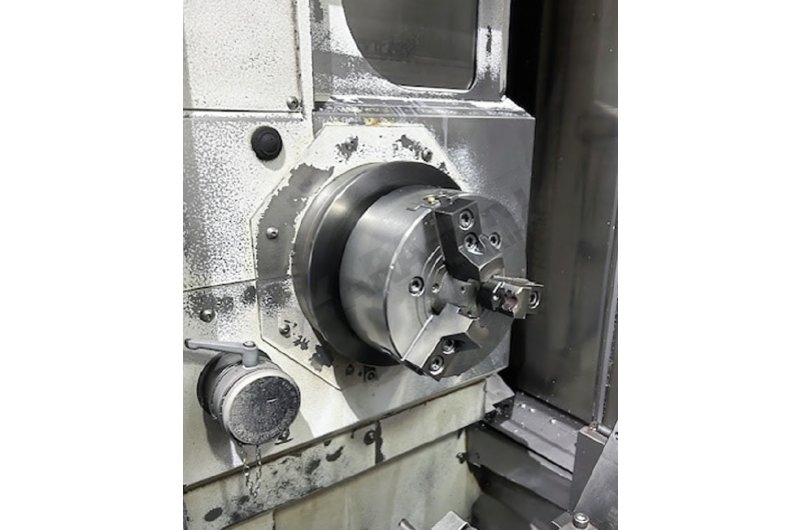

Ana İş Mili

• İş mili devri (rpm): 6.000

• İş mili gücü (kW): 11 / 7.5

• İş mili deliği (mm): 73

• Ayna tipi: Hollow chuck (8")

• Üretici: KITAGAWA

• İş mili bağlantısı: JIS A2-5

• Maksimum tork (Nm): 223

Karşı İş Mili

• İş mili devri (rpm): 1.000

• BW ekseni: 4 sabit pozisyon

o 0°, -30°, -180°

o -225° (parça konveyörüne boşaltma için, varsa)

Ekipman

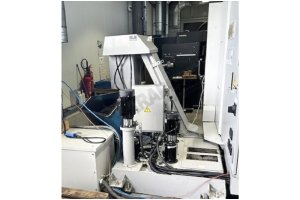

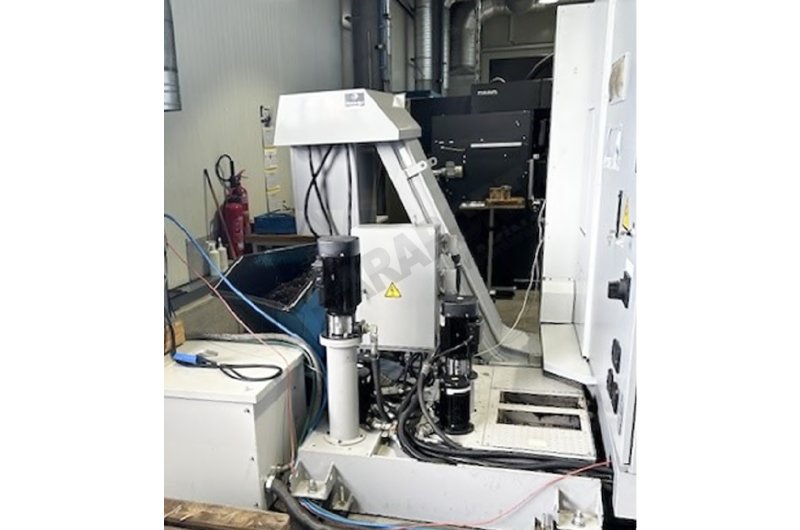

• Talaş konveyörü

• Sinyal lambası

• Yüksek basınç pompası

• İş mili dışı hava üfleme

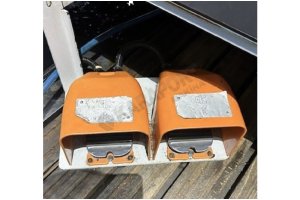

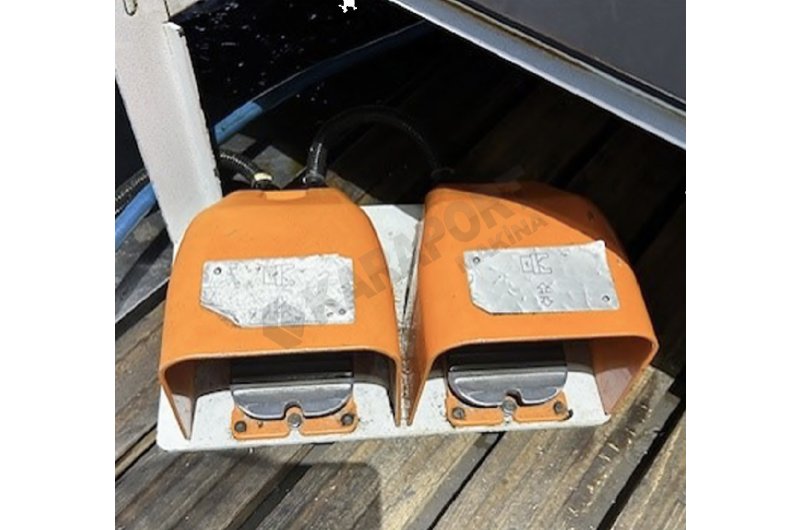

• Ana ve karşı iş mili için çift pedallı ayak anahtarı

Nominal Güç

• 39,24 kVA

Temel Makine Ölçüleri / Ağırlık

• Uzunluk (mm): 2.705

• Genişlik (mm): 2.425

• Yükseklik (mm): 2.385

• Ağırlık (kg): 8.800
