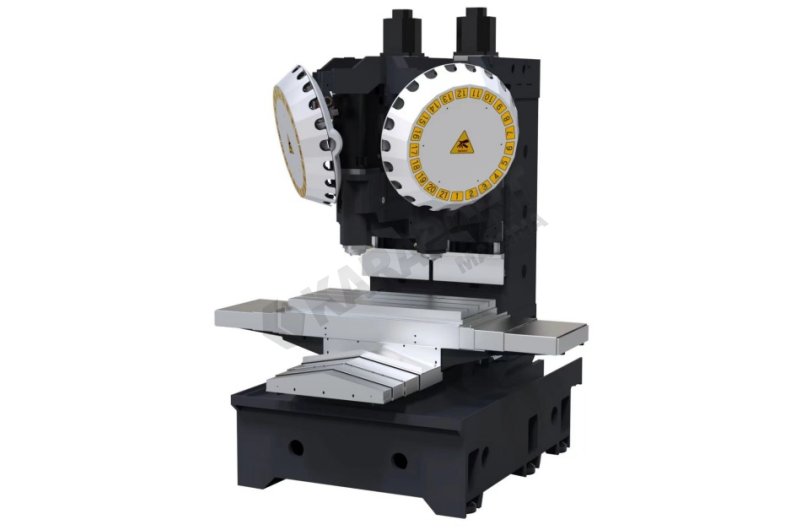

Sıfır Jiante T6-2 Çift Spindle Delme Ve Kılavuz Çekme Tezgahı

Sıfır Jiante T6-2 Çift Spindle Delme ve Kılavuz Çekme Tezgahı

Yılı : 2025 (Yeni)

Teknik özellikleri

Hareket:

- X ekseni: 600 mm

- Y ekseni: 450 mm

- Z1 ekseni: 330 mm

- Z2 ekseni: 330 mm

- İş mili aralığı: 400 mm

- Tabla alanı: 900 mm × 420 mm

- İş mili uç ile tabla arası mesafe: 150–480 mm (±5)

İş Mili:

- Devir hızı: 20.000 rpm

- Çap: 100 mm

- İş mili konikliği (takım sapı): BBT30

- Motor gücü: 8.2 kW (nominal)

T Kanalı:

- Kanal ölçüleri: 14T × 3 kanal × 125 mm aralık

- İş mili merkezi ile kolon kızak yüzeyi arası: 464 mm

Hassasiyet:

- Konumlandırma hassasiyeti: 0.005 mm / 1000 mm

- Tekrarlama hassasiyeti: ≤0.003 mm

Lineer Kızak ve Vidalı Mil:

- Lineer kızaklar:

- XY ekseni: 30 mm genişlik / 2 ray / 4 kızak

- Z ekseni: 30 mm / 4 kızak / 4 ray (Japon THK)

- Vidalı miller:

- XY: çap 28 mm × 16 mm adım (Japon THK)

- Z: çap 32 mm × 16 mm adım

Makine Ölçüleri ve Ağırlık:

- Ağırlık: 3.600 kg

- Boyutlar: 1879 × 2137.63 × 2220 mm

Otomasyon ve Donanımlar:

- Döküm gövde: HT300 yekpare döküm

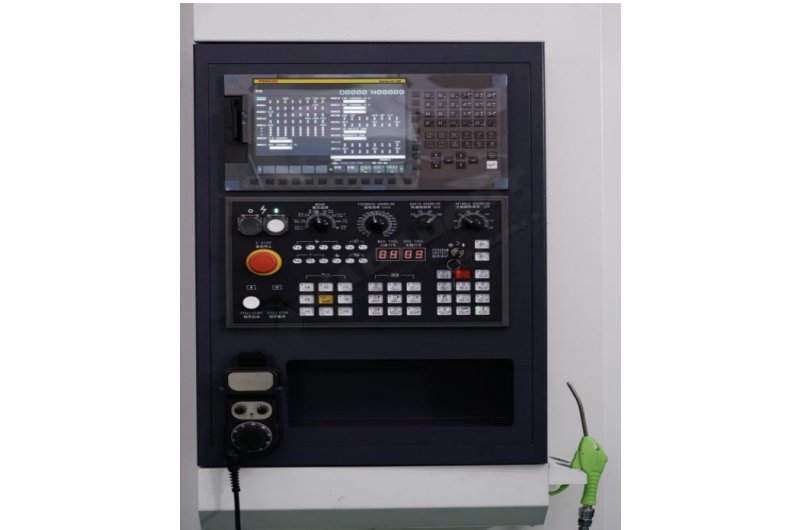

- CNC kontrol sistemi: SYNTEC 22MA

- İş mili ve üç eksenli servo sürücüler: SYNTEC 8.2 kW

- BT30-21T servo takım magazini ×2 (Speedcn)

- Elektronik el çarkı: Zhehong/Binjie

- İşleme soğutma pompası: Deyang

- Üç eksenli bağlantı parçaları: Speedcn

- Elektrik panosu ısı eşanjörü: Ricoh

- Otomatik yağlama pompası: Rihua (ortak girişim)

- Teleskopik koruma kapağı

- Ana kontaktör, sigorta, devre kesici, röle: Schneider (Fransa)

- Diğer elektrik bileşenleri: Schneider (Fransa), Omron (Japonya)

Aksesuarlar:

- 1 set takım başlığı

- Takım kutusu

- Hava tabancası

- Su tabancası

Opsiyonlar

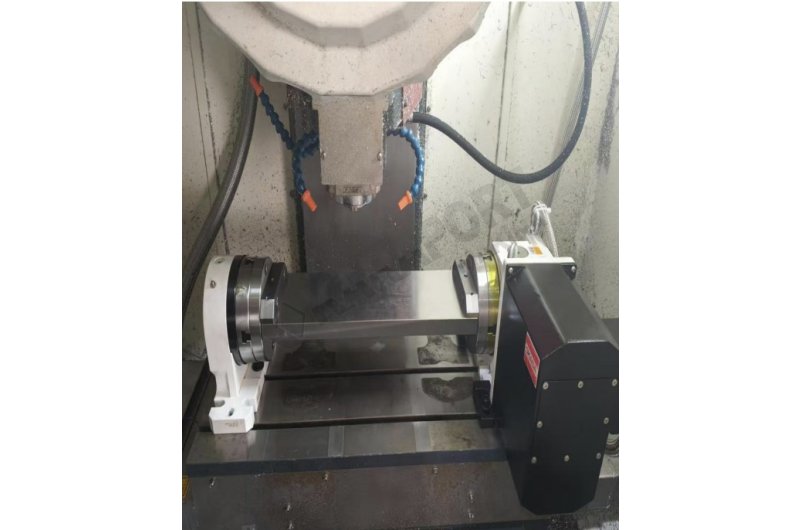

170 lik Divüzör + Sürücüsü ve Puntası

Mitsubishi M80 B Kontrol
