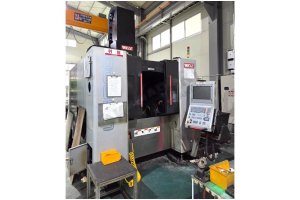

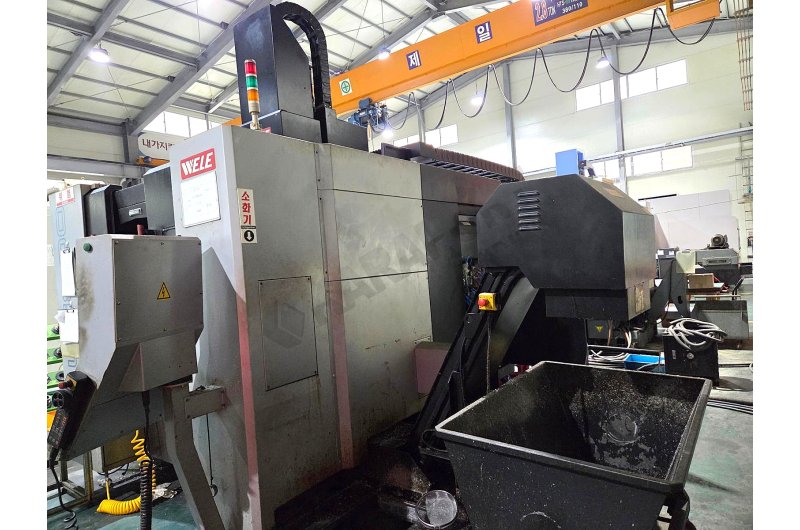

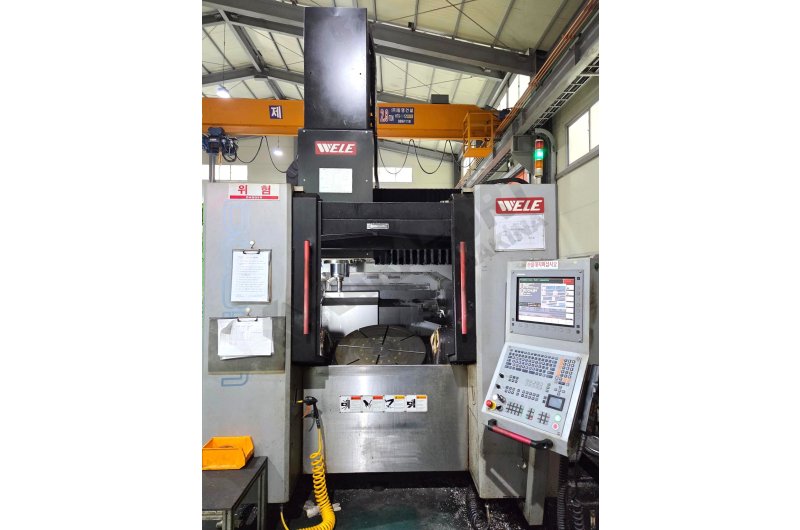

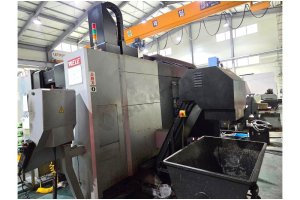

Wele Ug-800 5 Eksen Simültane Cnc İşleme Merkezi-2011

Wele UG-800 5 Eksen Simültane CNC İşleme Merkezi-2011

Yılı : 2011

Teknik Özellikler,

Eksen Hareketleri

• X ekseni hareketi: 800 mm

• Y ekseni hareketi: 950 mm

• Z ekseni hareketi: 650 mm

• A ekseni hareketi: +30° / -120°

• C ekseni hareketi: 360°

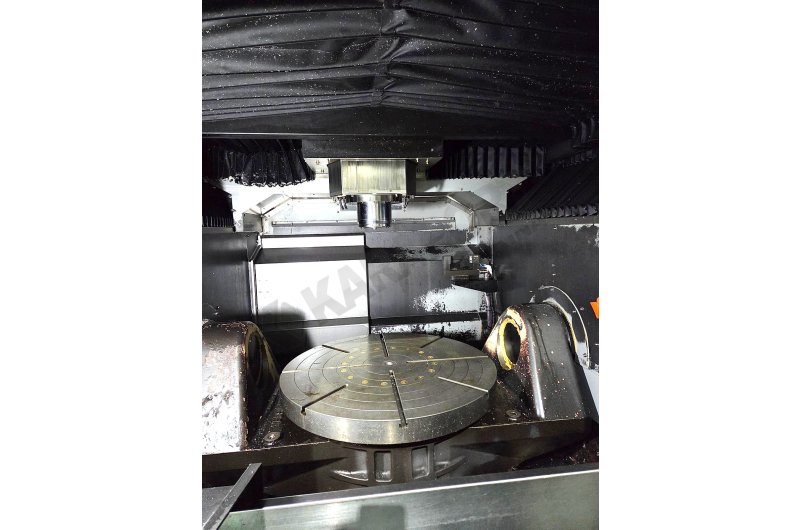

Tabla

• Tabla yük kapasitesi: 1000 kg

İş Mili (Spindle)

• İş mili motor gücü: 21.6 / 30.9 kW (sürekli / 30 dk)

• İş mili hızı: 14000 rpm

• İş mili konikliği: BT-40

İlerleme Hızları

• Hızlı ilerleme (X/Y/Z): 48000 mm/min

• Hızlı ilerleme – A ekseni: 25 rpm

• Hızlı ilerleme – C ekseni: 100 rpm

• Kesme ilerleme hızı: 1–10000 mm/min

Takım Magazini

• Takım kapasitesi: 30 adet

• Maks. takım çapı / yan cepler boş: 90 / 130 mm

• Maks. takım uzunluğu: 300 mm

• Maks. takım ağırlığı: 8 kg

Hassasiyet

• Konumlandırma hassasiyeti (JIS 6338): ±0.01 mm (tam strok)

• Konum tekrarlama hassasiyeti (JIS 6338): ±0.003 mm

• Konumlandırma hassasiyeti (VDI/DGQ 3441): P ≤ 0.020 mm

• Tekrarlanabilirlik (VDI/DGQ 3441): Ps ≤ 0.015 mm

Makine Boyutları

• Makine uzunluğu: 5000 mm

• Makine genişliği: 3000 mm

• Makine yüksekliği: 3650 mm

• Makine ağırlığı: 13.500 kg

Fiyat EXW'dir.
