Zimmermann FZ33c 5 Eksen CNC Köprü Tip İşleme Merkezi-2014
Zimmermann FZ33c 5 Eksen CNC Köprü Tip İşleme Merkezi-2014
Yılı: 2014
Yer : Avrupa
Teslim : FCA Tır üstü
Teknik özellikleri

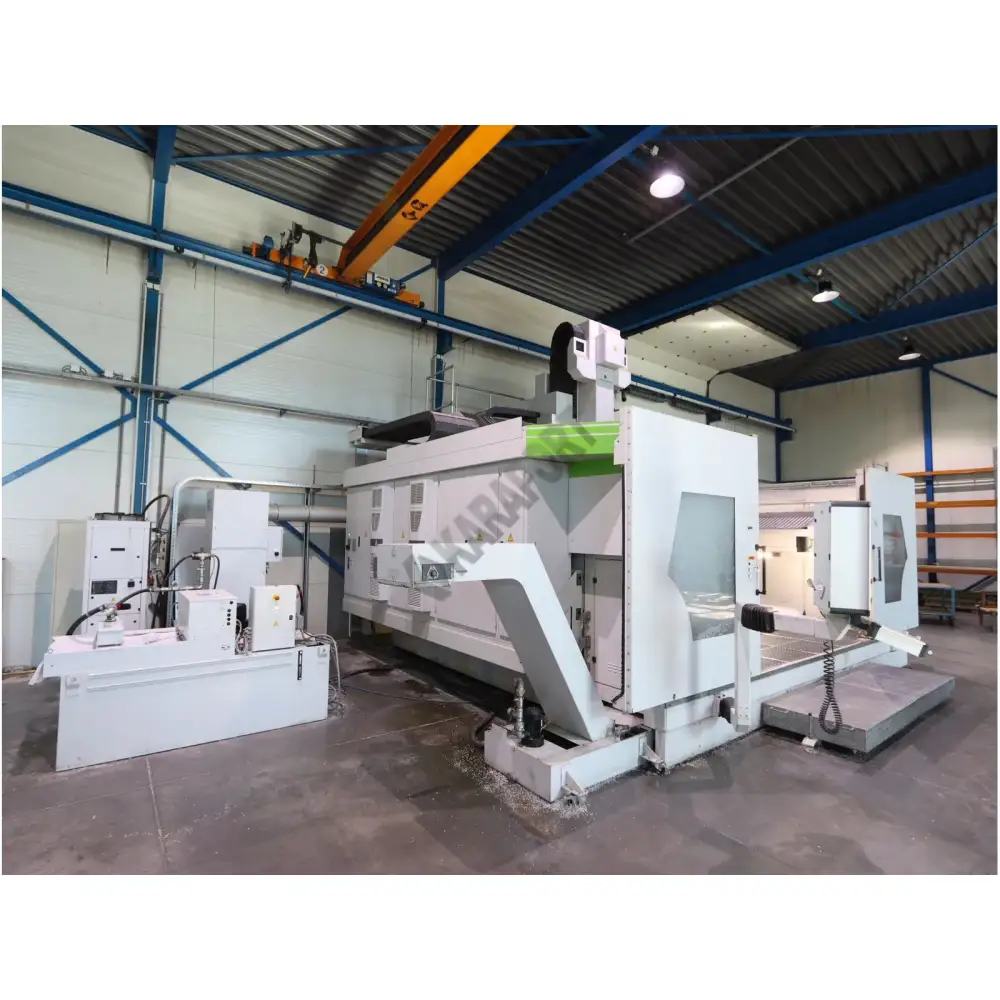

5 Eksen Gantry Tipi İşleme Merkezi – VH30 Freze Kafalı
Çalışma Alanı – Frezeleme
- X ekseni hareketi: 2500 mm
- X ekseni tek tabla: 3000 mm
- Z ekseni hareketi: 1250 mm
- A ekseni dönme aralığı: +110° / -110°
- C ekseni dönme aralığı: ±360°
- Kontrollü eksen sayısı: 5 eksen

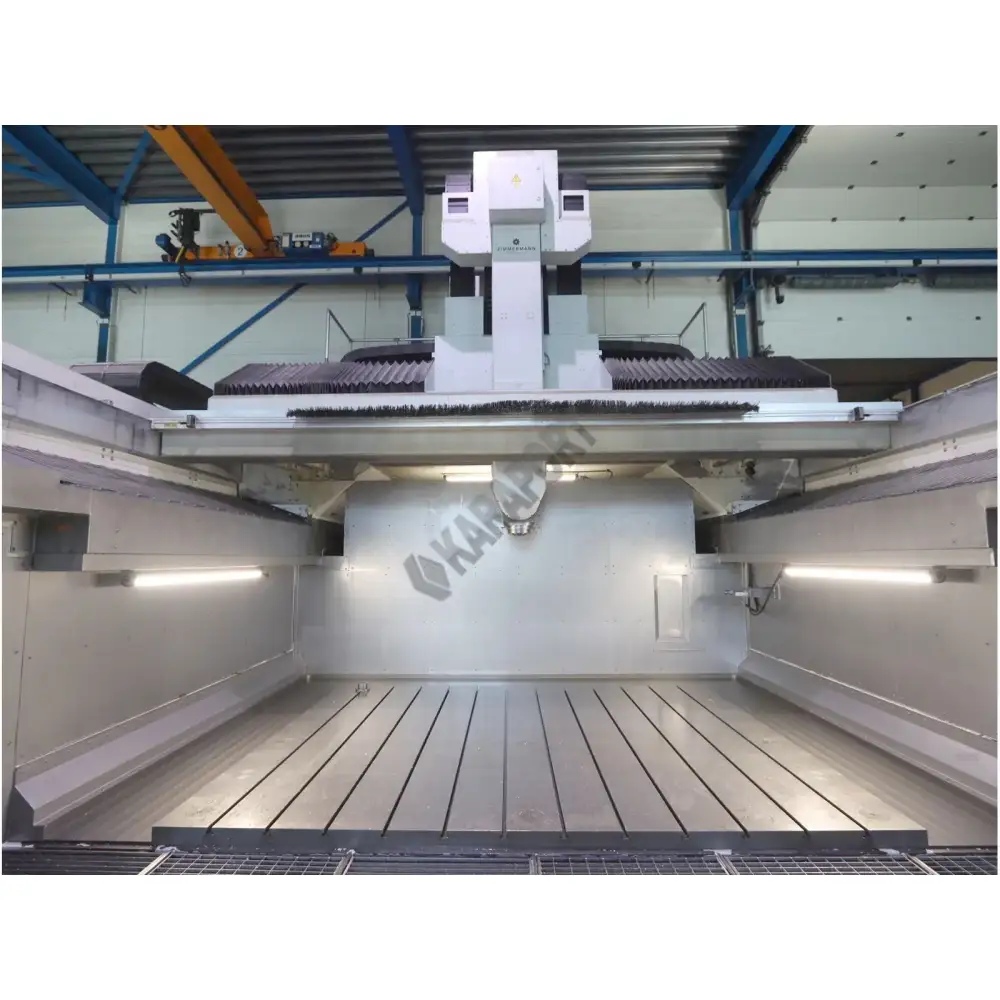

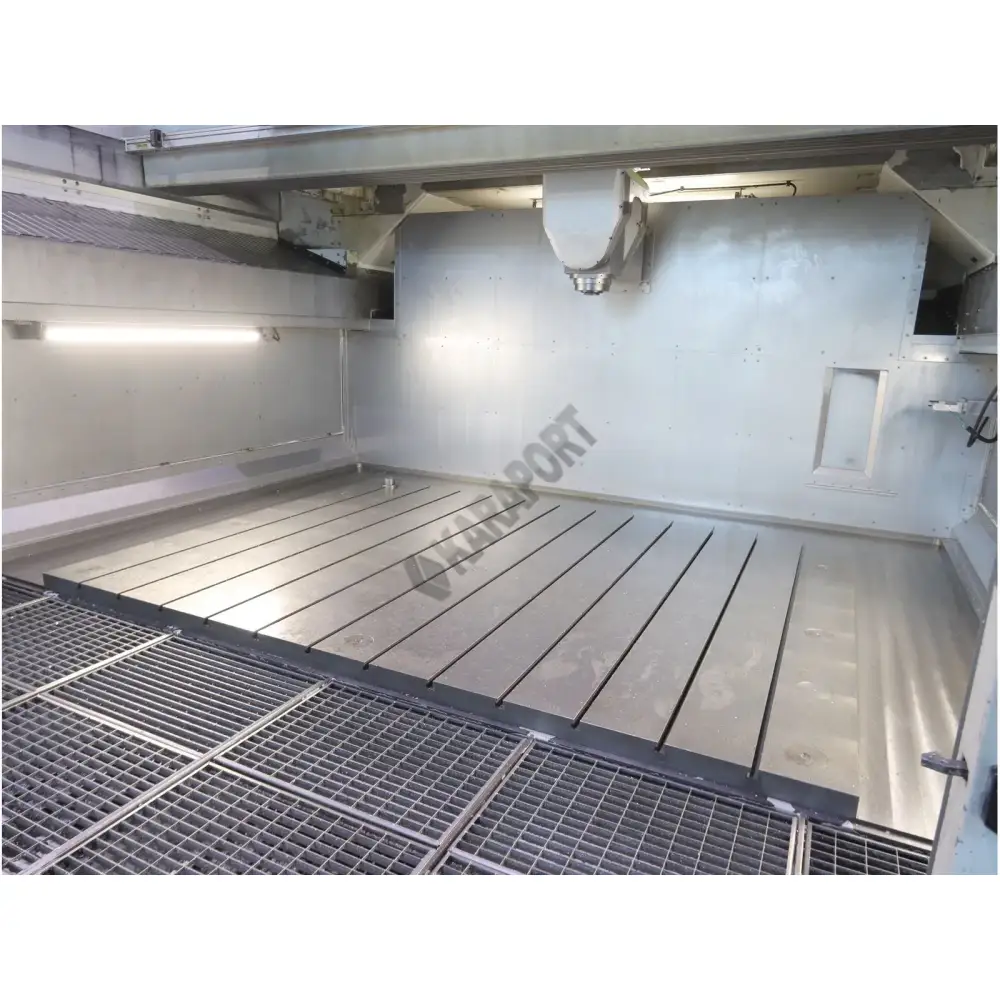

Zemin Plakası
- Bağlama yüzeyi (sağ–sol): 3250 mm
- Bağlama yüzeyi (ön–arka): 2500 mm
İş Mili / Kafa

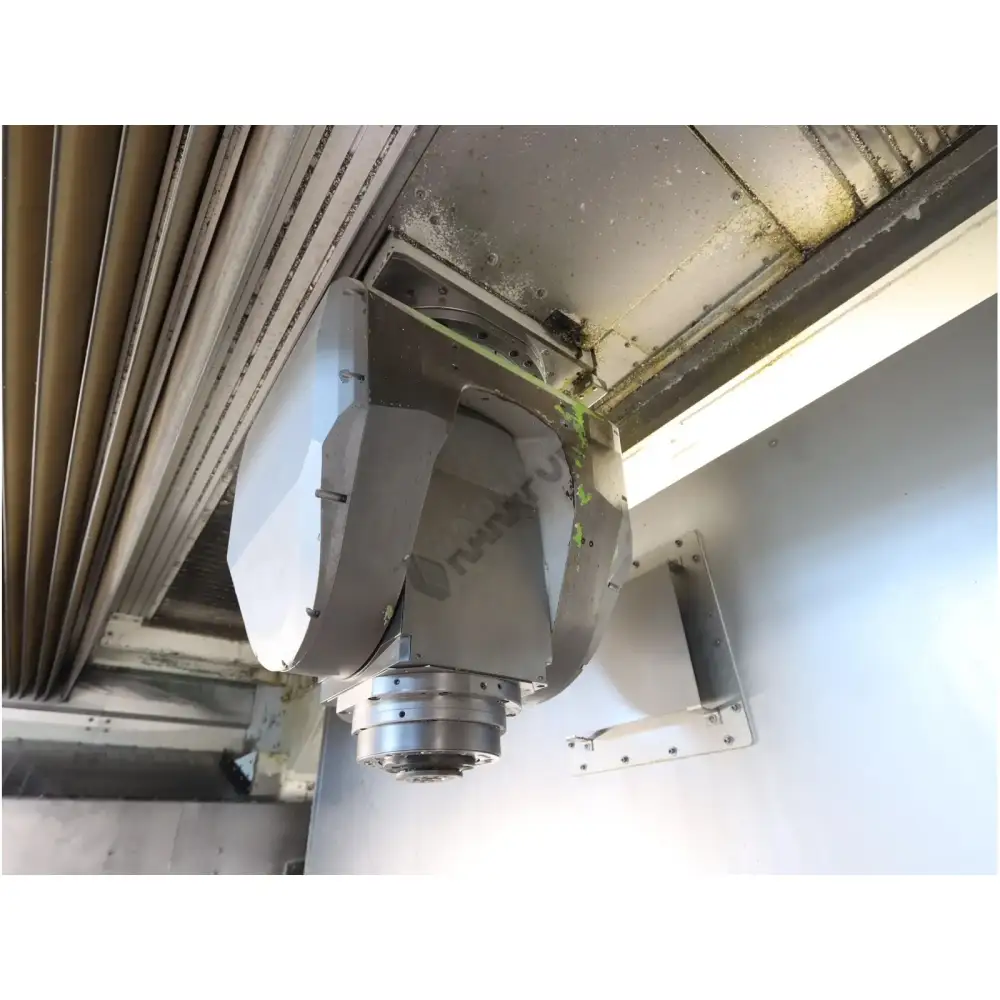

- Mili tipi: Fork tipi VH30 freze kafası
- Maksimum devir: 22.000 rpm
- Konik tipi: HSK-A63
- Maksimum güç: 60 kW
- Maksimum tork: 95 Nm
Takım Magazin
- Takım kapasitesi: 50 adet
Donanımlar
- Soğutma ünitesi: Var
- Kapalı kabin: Var
- Talaş konveyörü: Var
Açıklama
Makine, VH30 freze kafası ile donatılmış olup A ekseni ±110° ve C ekseni 360° hareket kabiliyeti sayesinde tam simultane 5 eksen işleme için uygundur. Büyük parçaların hassas işlenmesi için ideal bir gantry tipi 5 eksen işleme merkezidir.
Donanım ve Üniteler – Detaylı Teknik Ekipman Listesi
Yüksek Frekanslı İş Mili
- Tip: HSK-A63 takım bağlantılı yüksek frekanslı spindle
- Maksimum devir: 22.000 rpm
- Güç çıkışı: 60 kW (yaklaşık 6.000 rpm’den itibaren sabit güç)
- Maksimum tork: ~95 Nm

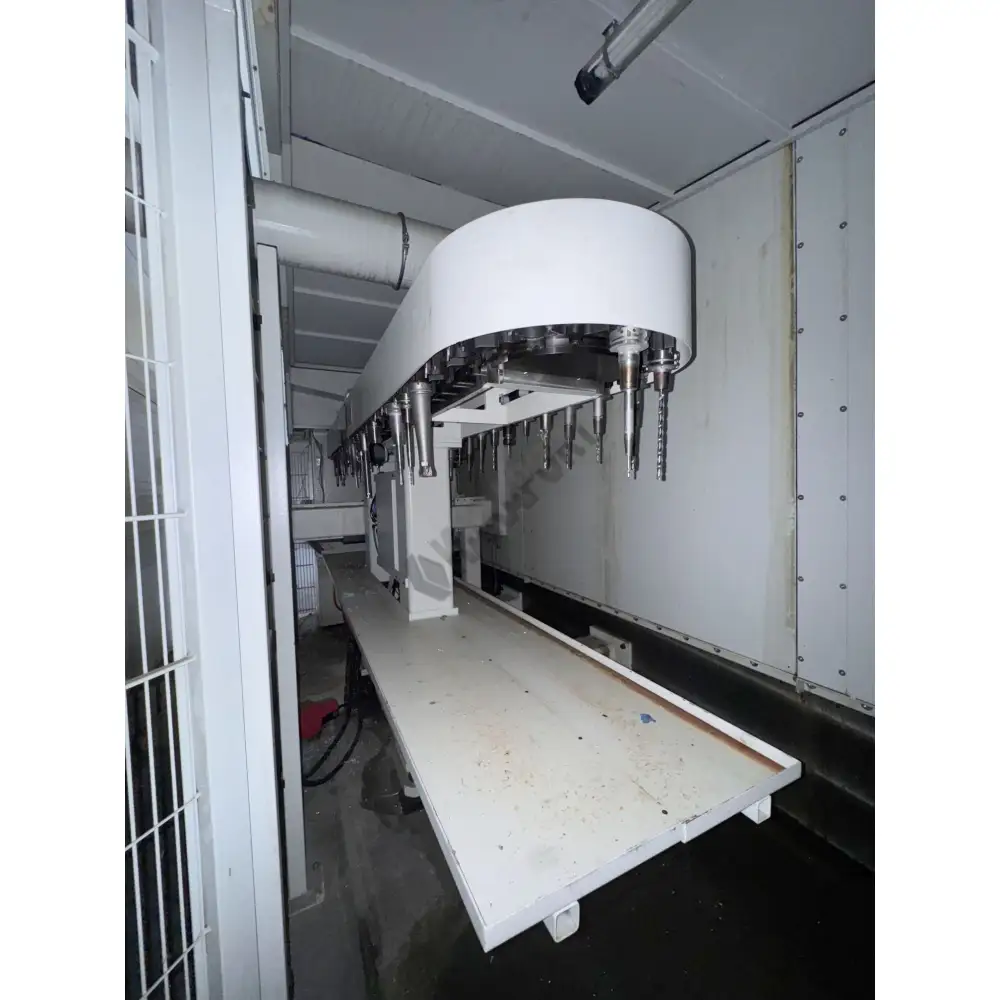

Otomatik Takım Değiştirici
- Üretici: KTC Handlingstechnik
- Model: ATC / HSK-A63
- Tip: Carousel magazin
- Takım kapasitesi: 50 pozisyon

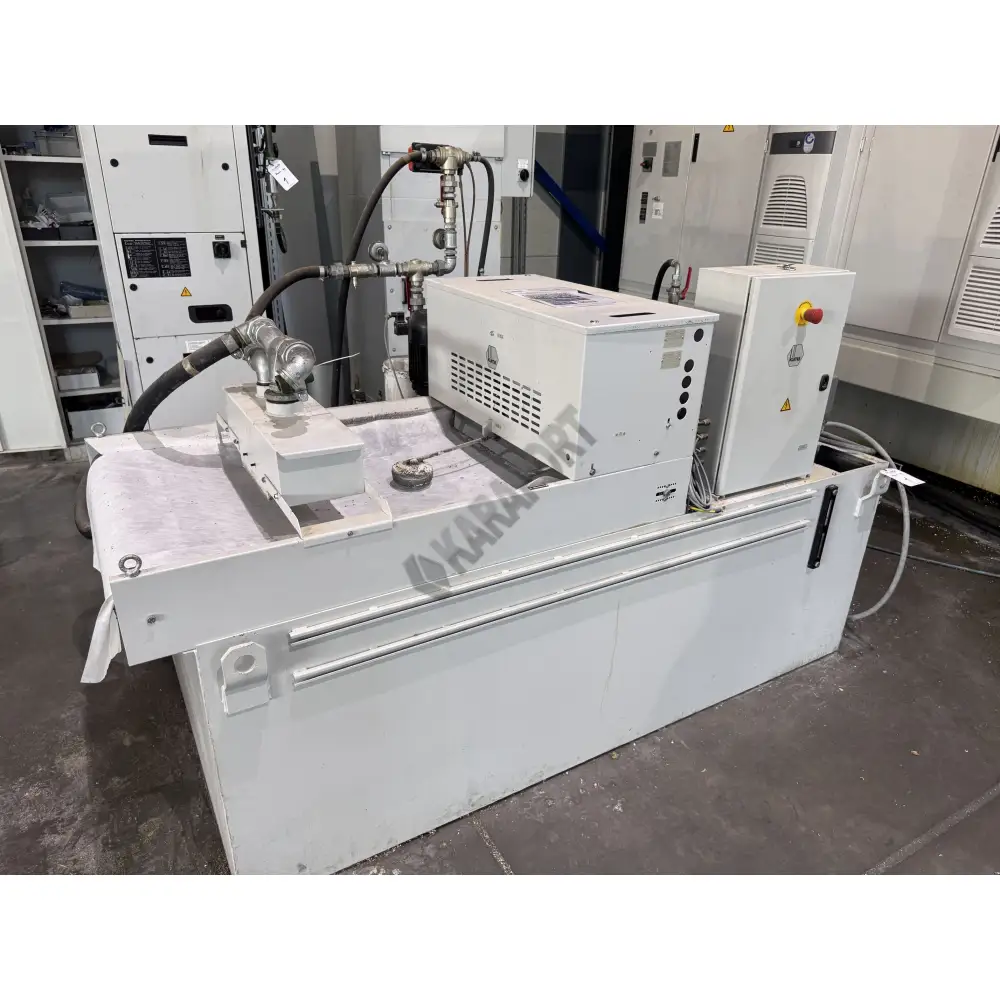

Soğutma – Filtrasyon – Chiller Sistemleri
- KÜMA Coolant/Filter System – Tip KF1/515WB
- KÜMA Filtre Ünitesi – Tip BF Gr.3
- KÜMA Pompa Ünitesi – Tip FA10/03
- H.I.B Systemtechnik Endüstriyel Chiller – Tip RKH/W-14300 (R134a)

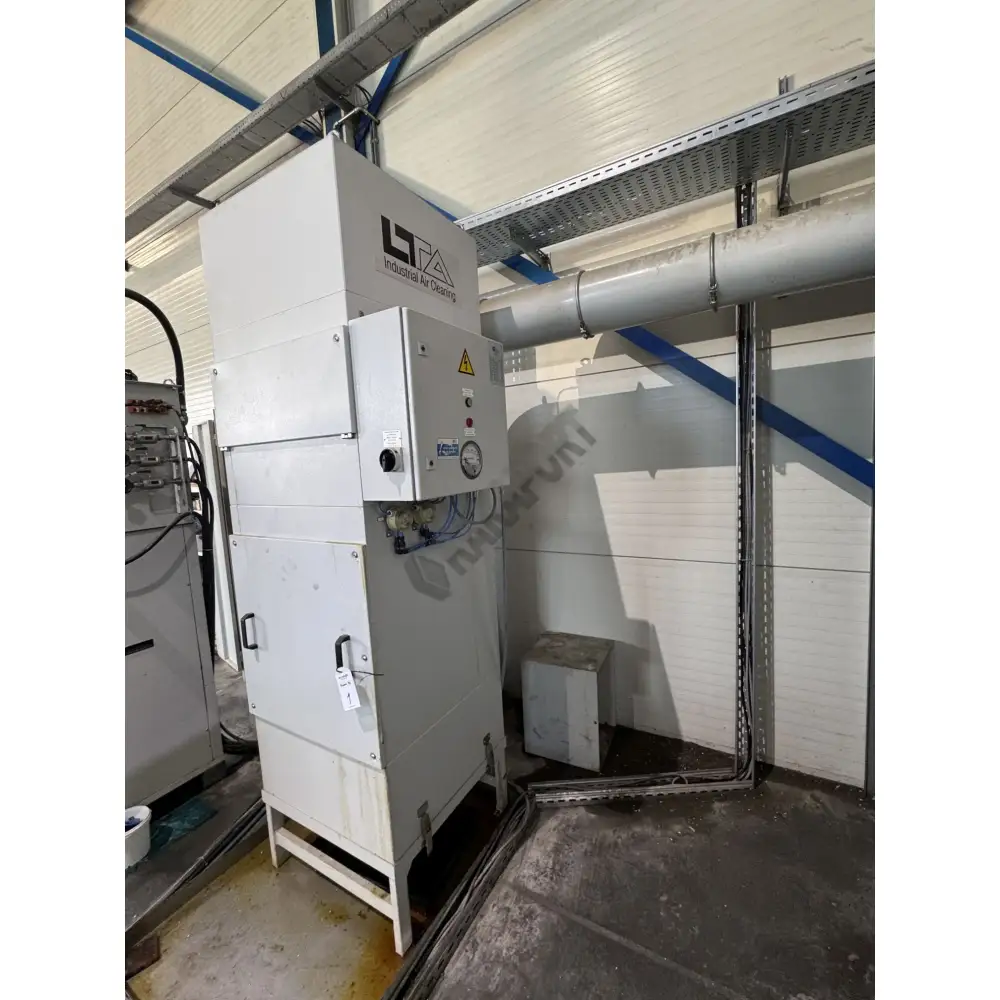

Hava Temizleme Sistemi
- LTA Industrial Air Cleaning
- Model: AC 2000 H
- Filtre tipi: Solid particle filter (yağ buharı ve partikül emiş sistemi)
