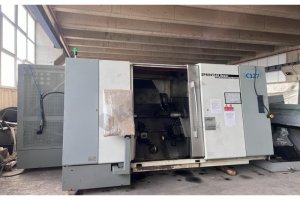

10 Eksen Gildemeister Sprint 65 C-Y Eksen 3 Taret 2 Ayna Cnc Tor

10 Eksen Gildemeister Sprint 65 C-Y Eksen 3 Taret 2 Ayna CNC Torna Tezgahı

Yılı : 2009

Makine Türkiye'dedir.

Teknik özellikleri

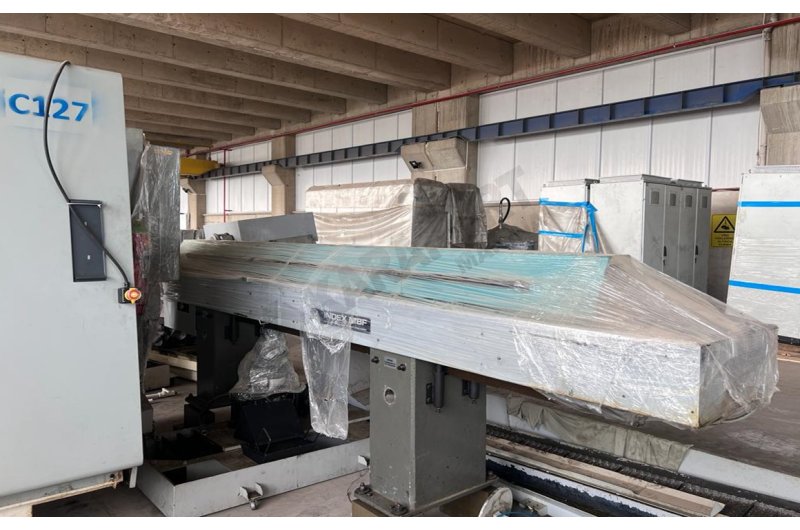

Çubuk Sürücü mevcut

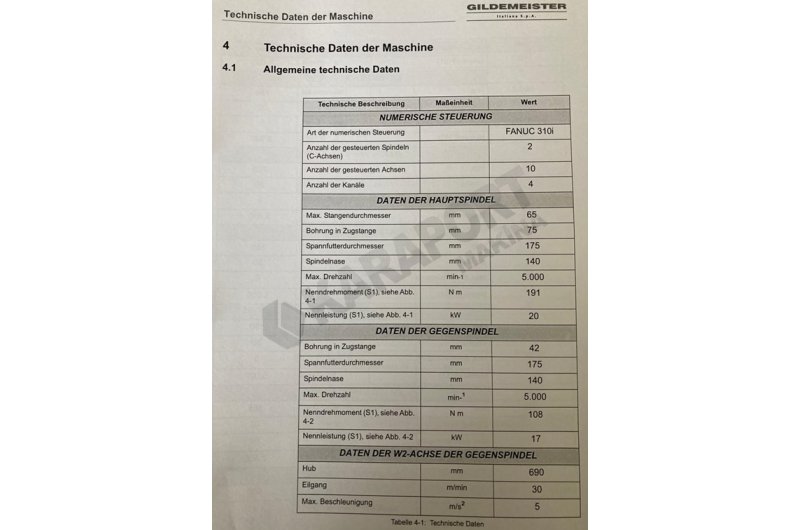

Kontrol Ünitesi

• Kontrol tipi: FANUC 310i

• Kontrol edilen iş mili sayısı (C ekseni): 2

• Kontrol edilen eksen sayısı: 10

• Kanal sayısı: 4

Ana İş Mili Verileri

• Maks. çubuk çapı: 65 mm

• Çekme çubuğu deliği: 75 mm

• Pens çapı: 175 mm

• İş mili ucu: 140 mm

• Maks. devir: 5.000 dev/dak

• Nominal tork (S1): 191 Nm

• Nominal güç (S1): 20 kW

Karşı İş Mili Verileri

• Çekme çubuğu deliği: 42 mm

• Pens çapı: 175 mm

• İş mili ucu: 140 mm

• Maks. devir: 5.000 dev/dak

• Nominal tork (S1): 108 Nm

• Nominal güç (S1): 17 kW

Karşı Mili W2 Ekseni Verileri

• Hareket mesafesi: 690 mm

• Hızlı ilerleme (Eilgang): 30 mm/s

• Maks. ivmelenme: 5 m/s²

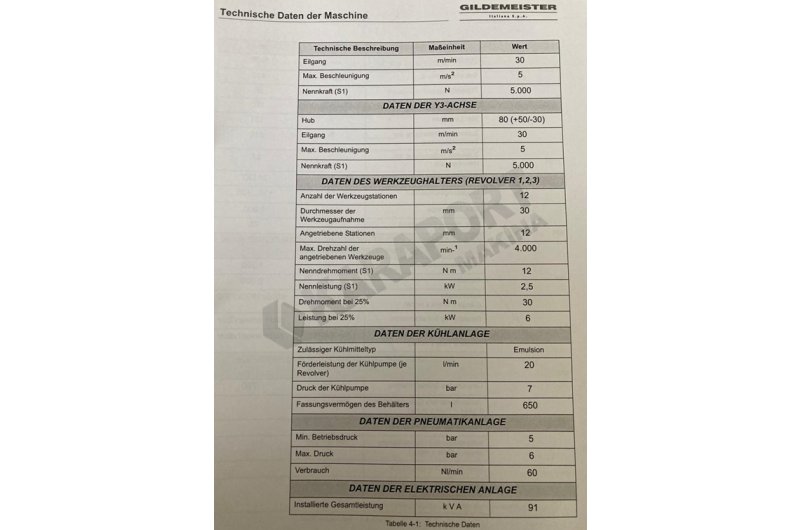

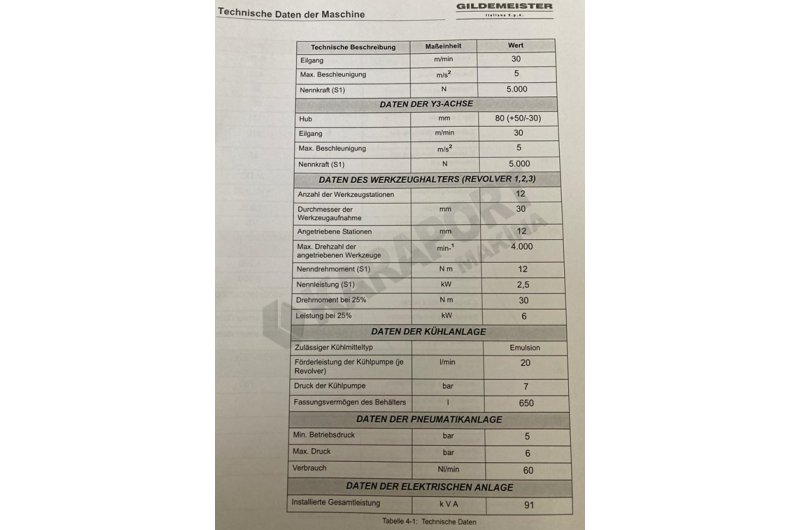

Makine Teknik Verileri

• Hızlı İlerleme: 30 m/dak

• Maks. İvmelenme: 5 m/s²

• Nominal Kuvvet (S1): 5.000 N

Y3 Ekseni Veriler

• Hareket Mesafesi: 80 mm (+50 / -30)

• Hızlı İlerleme: 30 m/dak

• Maks. İvmelenme: 5 m/s²

• Nominal Kuvvet (S1): 5.000 N

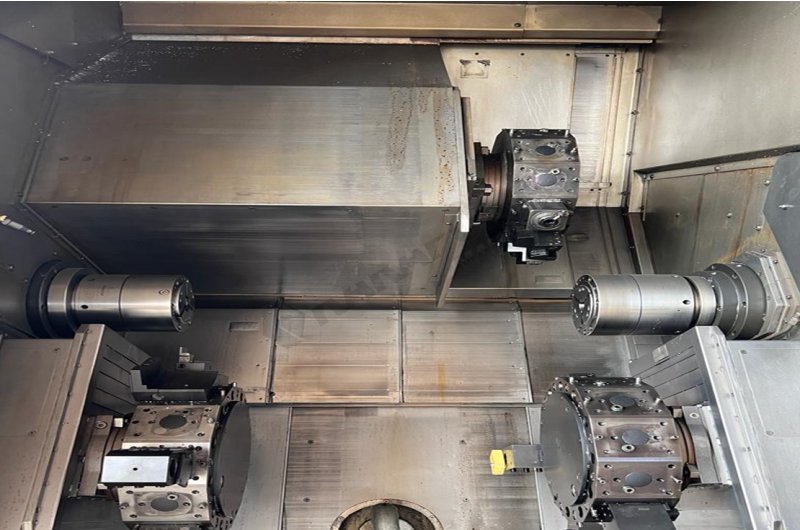

Takım Taret Verileri (1, 2, 3)

• Takım İstasyonu Sayısı: 12 Takım

• Tutucu Çapı: 30 mm

• Tahrikli İstasyon Sayısı: 12

• Tahrikli Takım Maks. Devir: 4.000 dev/dak

• Nominal Tork (S1): 12 Nm

• Nominal Güç (S1): 2,5 kW

• %25’te Tork: 6 Nm

• %25’te Güç: 6 kW

Soğutma Sistemi

• Soğutma Sıvısı: Emülsiyon

• Debi (Taret başına): 20 l/dak

• Pompa Basıncı: 7 bar

• Tank Kapasitesi: 650 litre

Pnömatik Sistem

• Min. Çalışma Basıncı: 5 bar

• Maks. Basınç: 6 bar

• Tüketim: 60 Nl/dak

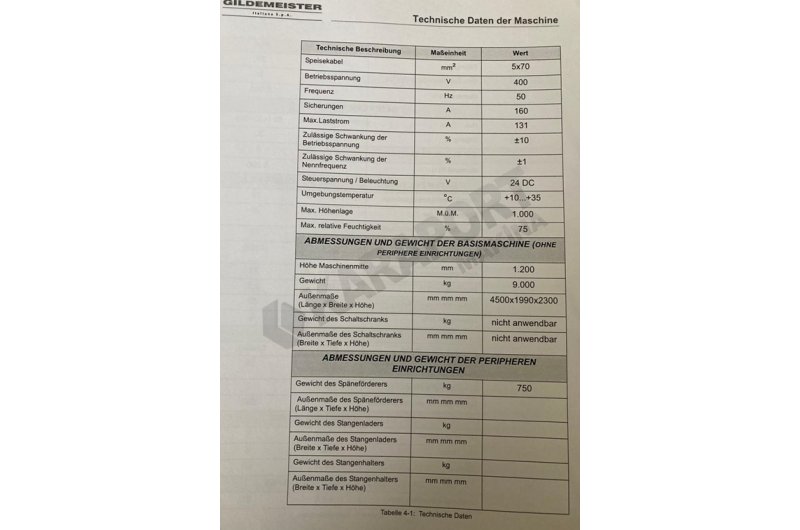

Elektrik Sistemi

• Toplam Kurulu Güç: 91 kVA
