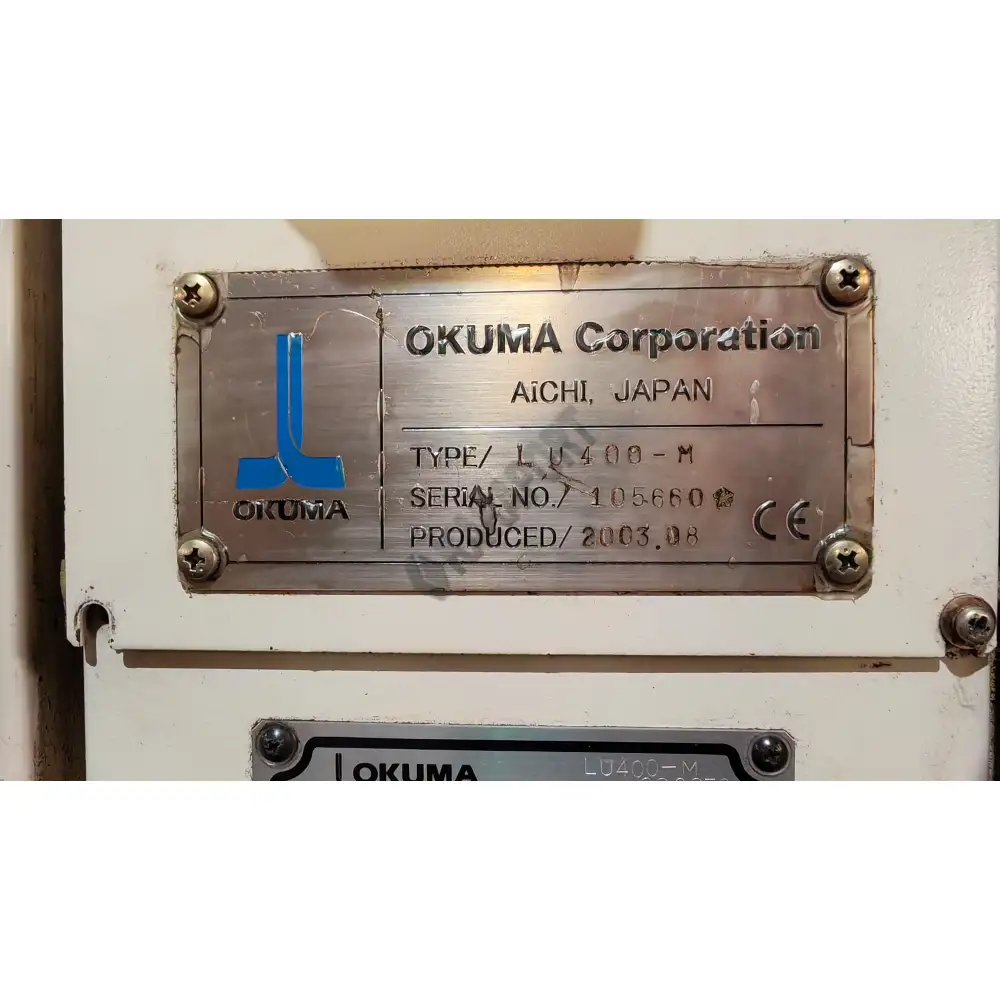

12 inç Okuma LU 400M C Eksen Çift Taret CNC Torna Tezgahı-2003
12 inç Okuma LU 400M C Eksen Çift Taret CNC Torna Tezgahı-2003
Yılı : 2003
Yer : Türkiye
Fabrikadan çalışır vaziyette

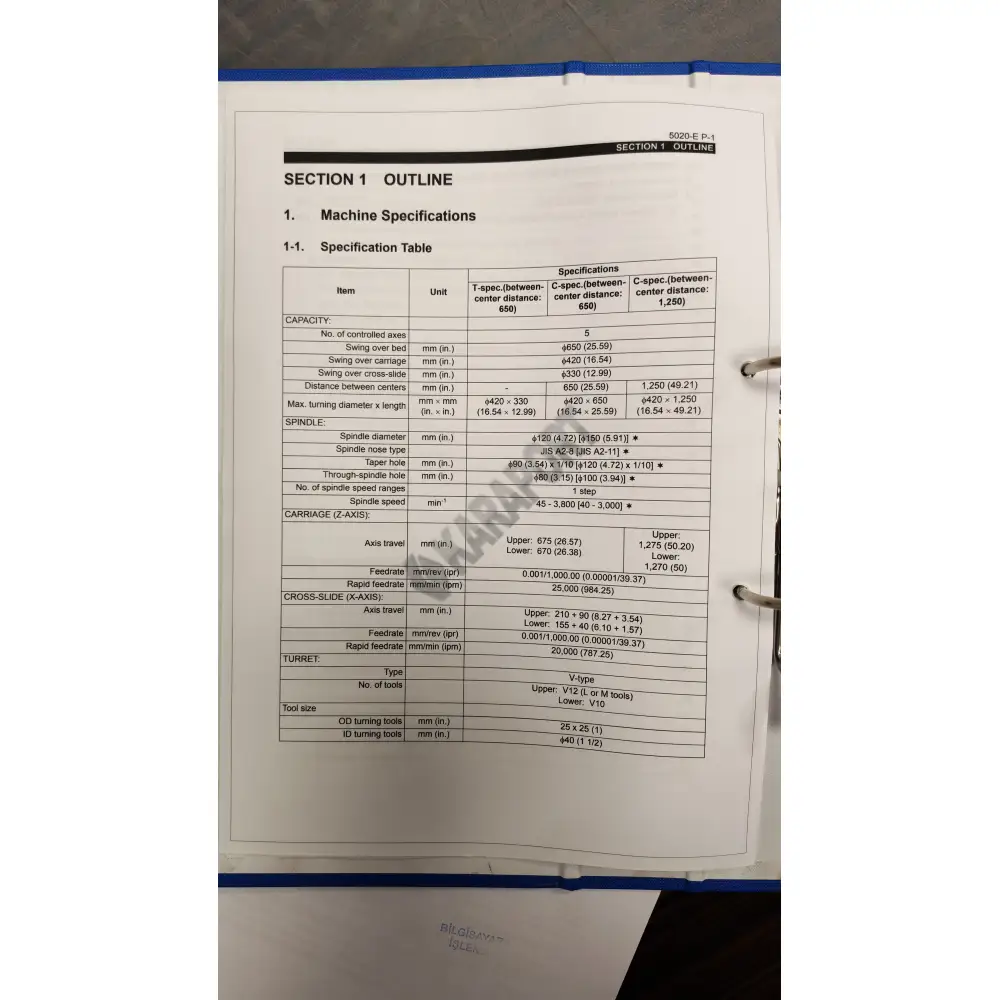

Kapasite
- Kontrollü eksen sayısı: 5
- Yatak üzeri maksimum devir çapı: Ø650 mm
- Arabadan maksimum devir çapı: Ø420 mm
- X‑slayt üzeri maksimum devir çapı: Ø350 mm
- Merkezler arası mesafe: 650 mm
- Maksimum tornalama kapasitesi (çap × boy): Ø420 × 650 mm
Torna Mili
- Mil çapı: Ø120 mm
- Mil burcu tipi: JIS A2‑8
- Konik delik: Ø90 × 1/10
- Mil içi geçiş deliği: Ø80 mm
- Mil hız kademesi: 1 kademe
- Mil devri: 45 – 3.800 dev/dak
Sehpa (Z Ekseni)
- Üst kızak eksen hareketi: 675 mm
- Alt kızak eksen hareketi: 670 mm
- İlerleme: 0.001 – 1.000 mm/dev
- Hızlı hareket: 25.000 mm/dak
X Ekseni (Çapraz Kızak)
- Üst kızak hareketi: 210 + 90 mm
- Alt kızak hareketi: 155 + 40 mm
- İlerleme: 0.001 – 1.000 mm/dev
- Hızlı hareket: 20.000 mm/dak

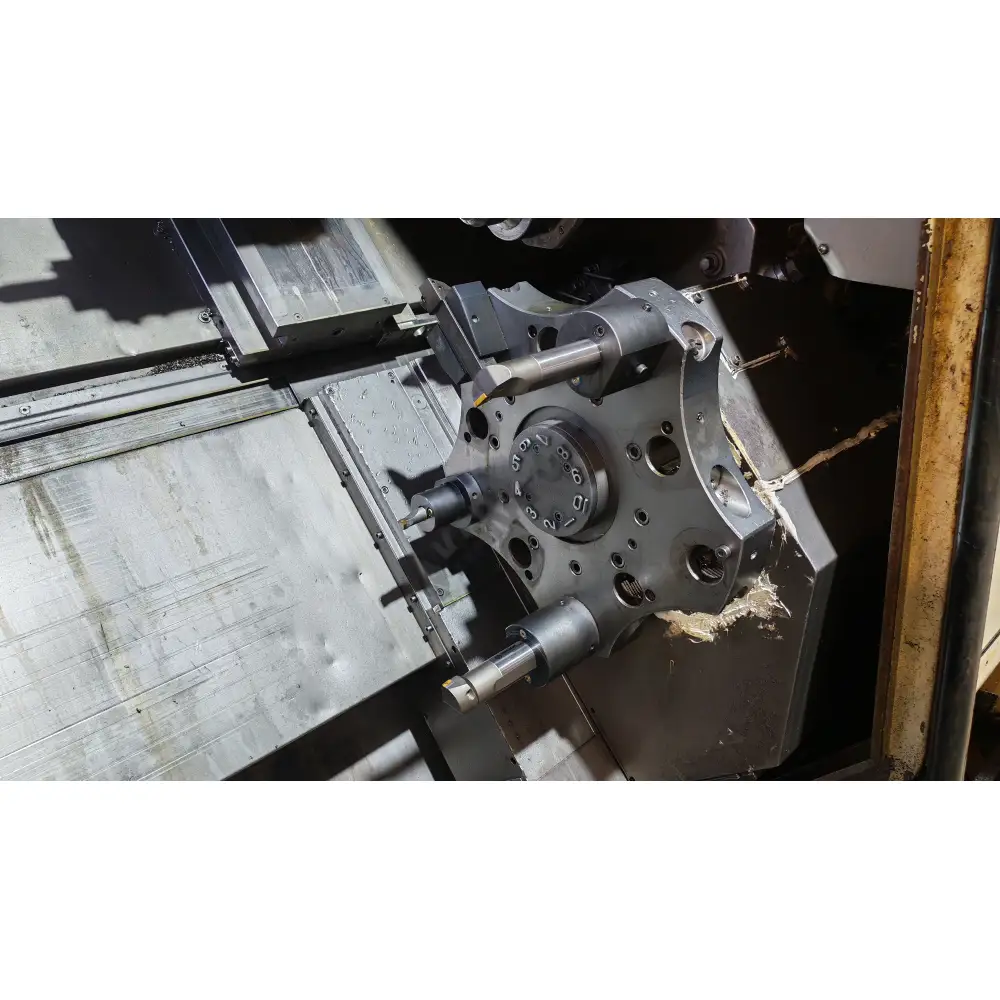

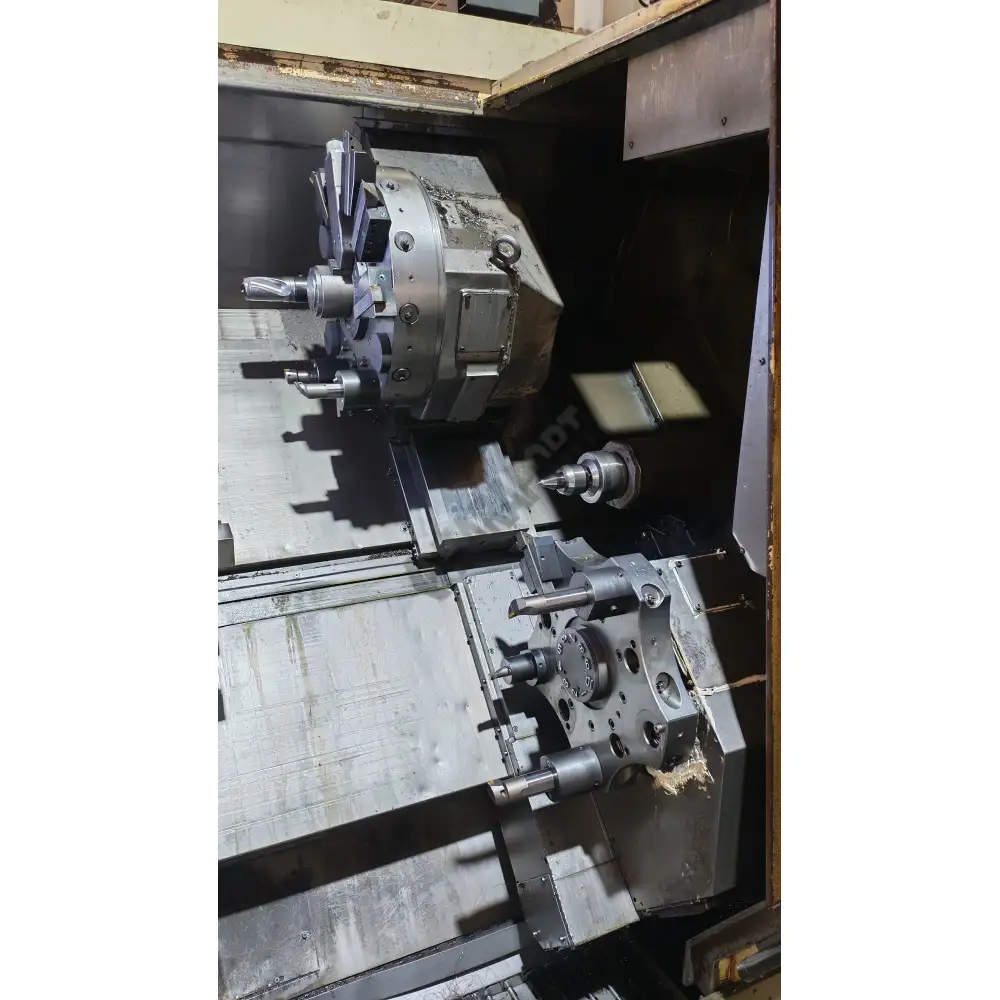

Taret
- Tip: V‑Tipi
- Üst taret takım sayısı: 12
- Alt taret takım sayısı: 10
- Dış çap tornalama takımı: 25 × 25 mm
- İç çap tornalama takımı: Ø40 mm

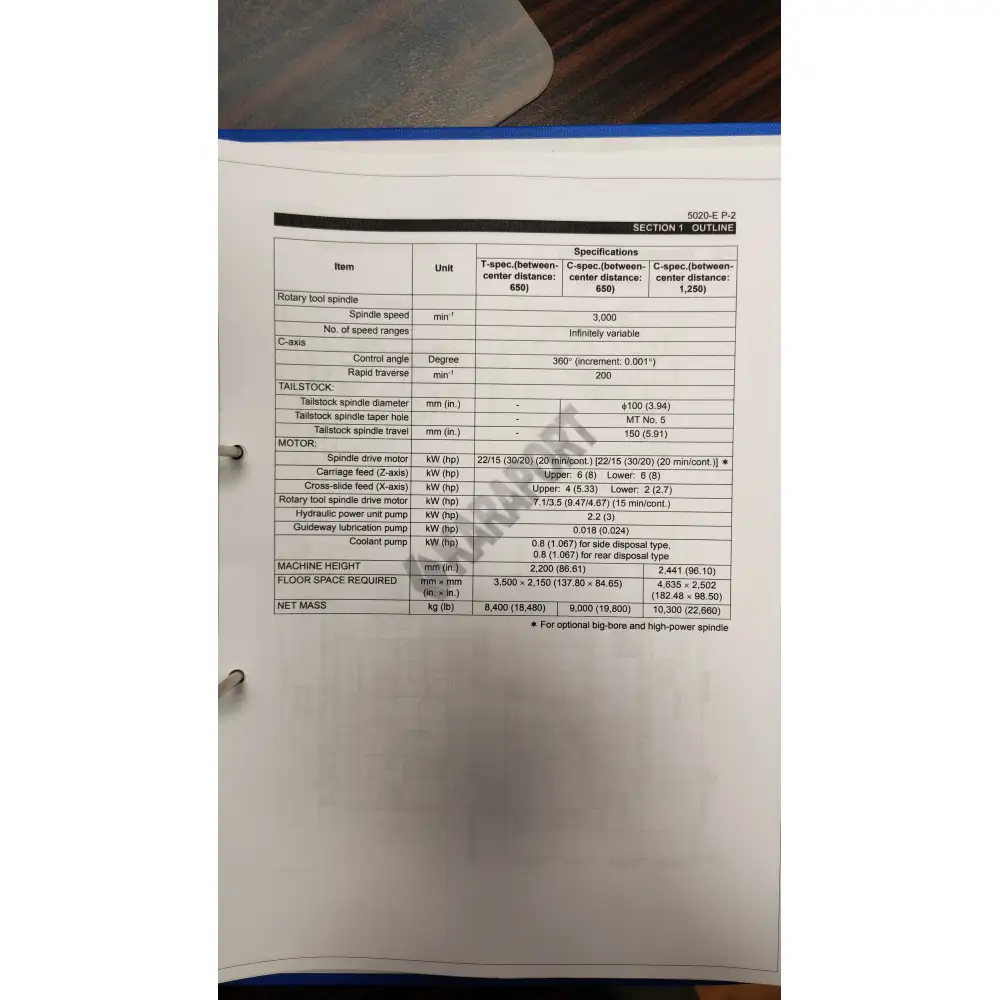

Dönen Takım Mili (Rotary Tool Spindle)
- Mil devri: 3.000 dev/dak
- Hız kademesi: Sonsuz değişken
- C Ekseni Kontrolü
- Kontrol açısı: 360° (0.001° artış hassasiyeti)
- Hızlı hareket: 200 dev/dak
Kuyruk Mili (Tailstock)
- Kuyruk mili çapı: Ø100 mm
- Konik delik: MT No. 5
- Kuyruk mili strok: 150 mm
Motorlar
- Ana mil tahrik motoru: 22/15 kW (30/20 hp) – 20 dk / sürekli
- Z ekseni kızak motoru:
- Üst kızak: 6 kW (8 hp)
- Alt kızak: 6 kW (8 hp)
- X ekseni kızak motoru:
- Üst kızak: 4 kW (5.33 hp)
- Alt kızak: 2 kW (2.7 hp)
- Döner takım mili motoru: 7.1/3.5 kW (9.47/4.67 hp) – 15 dk / sürekli
- Hidrolik ünite pompası: 2.2 kW (3 hp)
- Kızak yağlama pompası: 0.018 kW (0.024 hp)
- Soğutma pompası:
- Yan tahliye tipi: 0.8 kW (1.067 hp)
- Arka tahliye tipi: 1.1 kW (1.467 hp)
Makine Ölçüleri
- Makine yüksekliği: 2.200 mm
- Kapladığı alan:
- 3.500 × 2.150 mm
- 4.625 × 2.520 mm (konfigürasyona bağlı)
Ağırlık
- Net ağırlık: 9.000 kg
