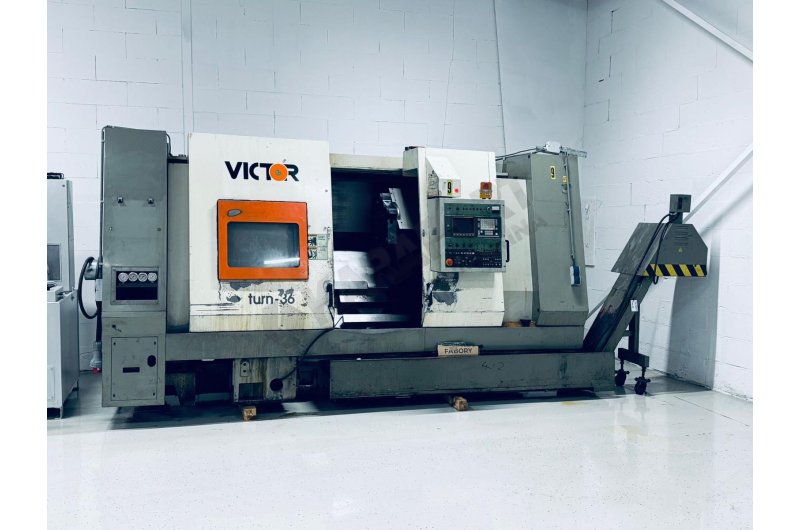

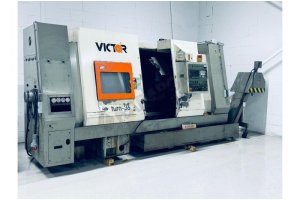

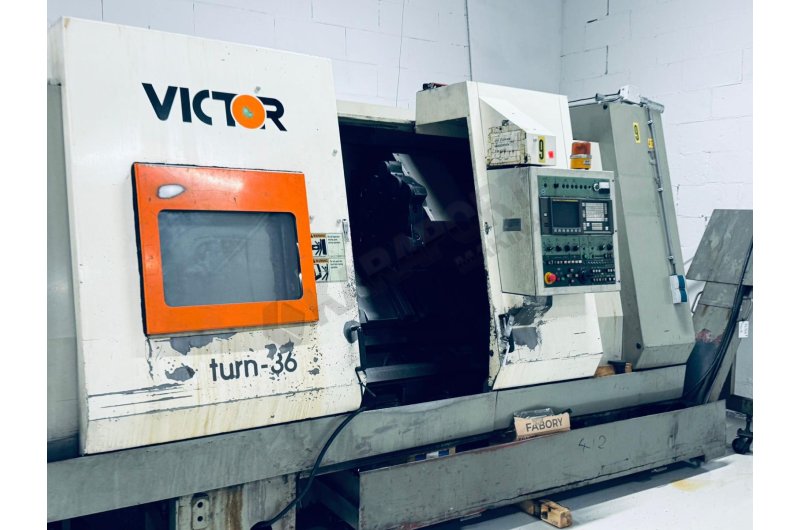

12 İnç Victor Vturn-36 Cnc Torna Tezgahı–2001

12 İnç Victor VTurn-36 CNC Torna Tezgahı–2001

Yılı: 2001

Makinenin Konumu: Avrupa

Teknik özellikleri

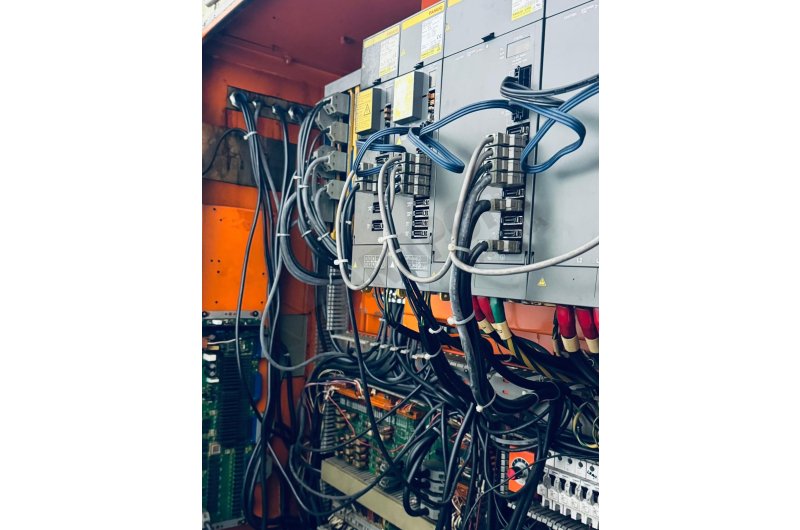

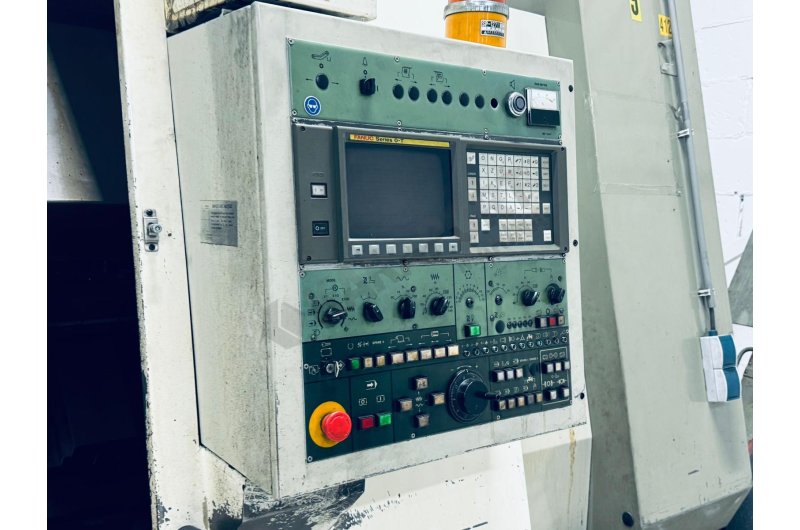

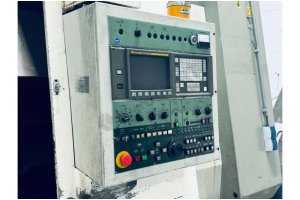

Kontrol Ünitesi: FANUC 0i-TF

Soğutma Tank Kapasitesi: 130 Litre

Toplam Güç Gereksinimi: 41 kVA

Yaklaşık Makine Ölçüleri: 4700 x 2000 x 2200 mm

KAPASİTE

Çevirme Çapı: Ø 650 mm

Standart İşleme Çapı: Ø 445 mm

Maksimum İşleme Çapı: Ø 550 mm

Banko Üzeri Çevirme Çapı: Ø 500 mm (VDI için 475 mm)

Merkezler Arası Mesafe: 890 mm

Çubuk Kapasitesi: Ø 91 mm

EKSEN HAREKETLERİ

X Eksen Hareketi: 275 + 30 mm

Z Eksen Hareketi: 855 mm

Boşta İlerleme Hızı (X / Z): 12 / 15 m/dk

Eksen Motor Gücü (X / Z): 3 / 4 kW

Kesme Hızı: 0 – 1260 mm/dk

Vidalı Mil Ölçüleri:

X: 36 x P6

Z: 50 x P10

İŞ MİLİ (SPINDLE)

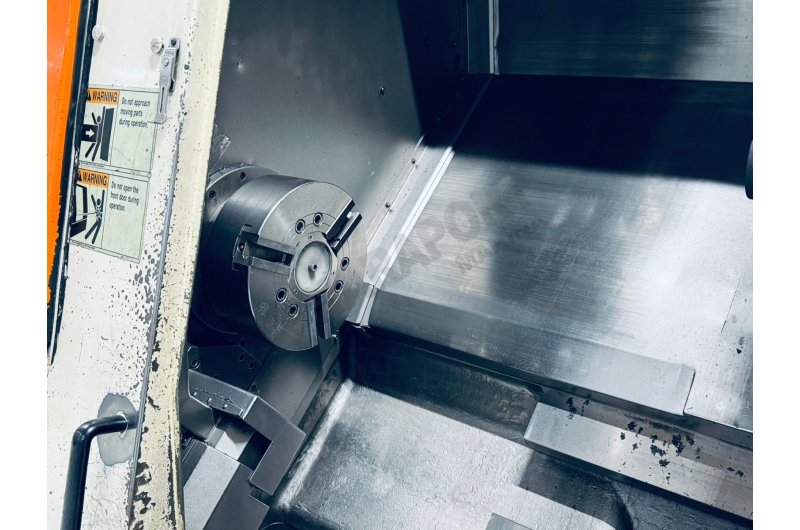

Ayna Bağlantı Normu: A2-8 (12 inç)

Maksimum İş Mili Devri: 2500 rpm (Opsiyonel: 2000 rpm)

İş Mili Motor Gücü: 22 / 26 kW

Opsiyonel: 30 / 37 kW (Redüktörlü)

İş Mili Rulman İç Çapı: 160 mm (LSB için 220 mm)

İş Mili Delik Çapı: 105 mm (LSB için 160 mm)

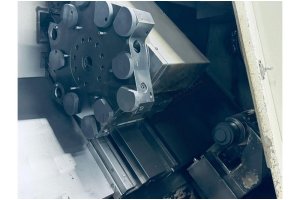

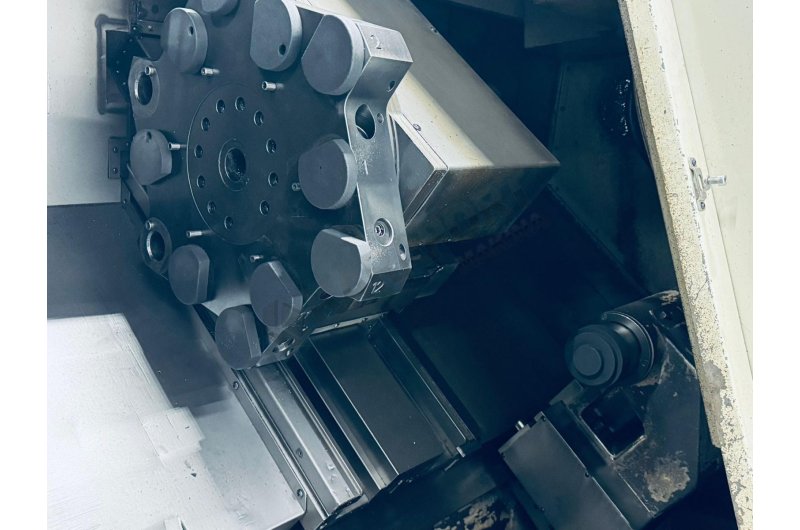

TARET

Takım Sayısı: 10 istasyon

Kare Takım Ölçüsü: 32 mm

Maks. Delik Kateri Bağlama Çapı: Ø 50 mm (VDI-50)

İndeksleme Süresi: 1 sn

PUNTA

Punta Pinol Çapı: Ø 110 mm

Punta Stroğu: 100 mm

Punta Koniği: MT #4

Net Makine Ağırlığı: 8.000 kg
