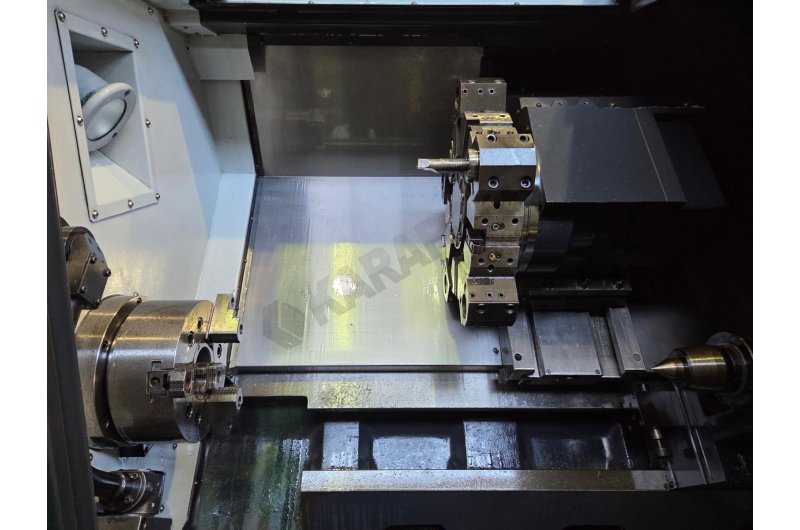

Doosan Puma 280 L Cnc Torna Tezgahı-2010

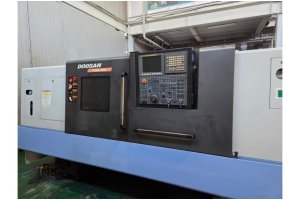

Doosan Puma 280 L CNC Torna Tezgahı-2010

Yılı: 2010-11. Ay

Teslimat şekli : Paketlenmiş halde EXW Kore

Teslimat süresi : 55 gün

Teknik özellikleri

KAPASİTE

• Banko Üstü Çevirme Çapı: 630 mm

• Araba Üstü Çevirme Çapı: 500 mm

• Önerilen Tornalama Çapı: 255 mm

• Maksimum Tornalama Çapı: 420 mm

• Maksimum Tornalama Boyu: 1078 mm

• Çubuk Kapasitesi: 76 mm

EKSEN HAREKETLERİ

• X Ekseni Hareketi: 242 mm

• Z Ekseni Hareketi: 1100 mm

• X Ekseni Seri Hareket Hızı: 20.000 mm/dk (20 m/dk)

• Z Ekseni Seri Hareket Hızı: 24.000 mm/dk (24 m/dk)

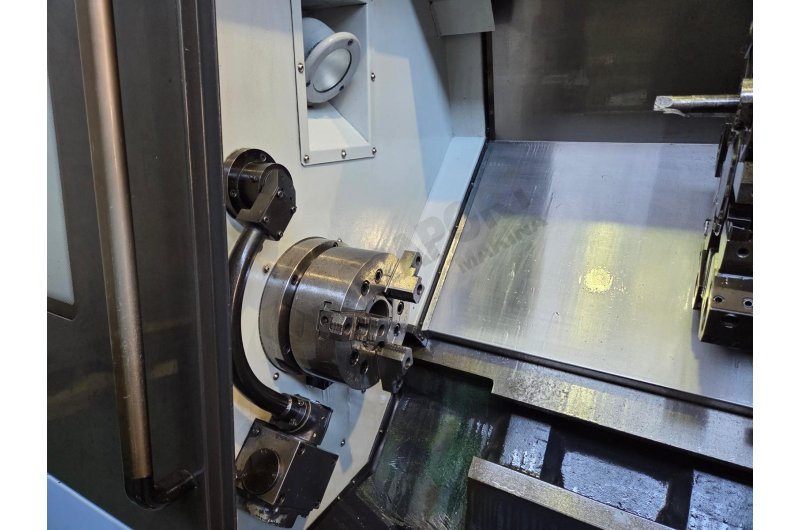

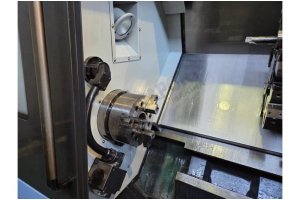

FENER MİLİ (SPINDLE)

• Devir Hızı: 3500 dev/dk

• Fener Mili Ucu: ASA A2 #8

• Ön Rulman Çapı: 136 mm

• Fener Mili İç Çapı: 86 mm

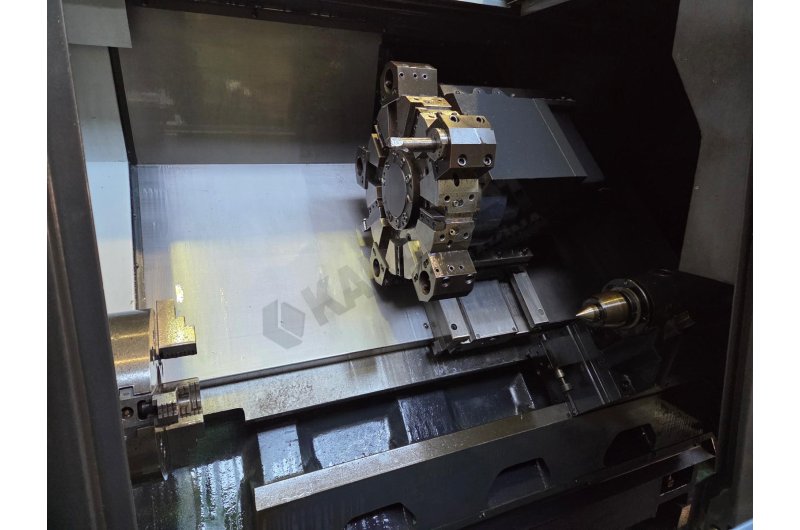

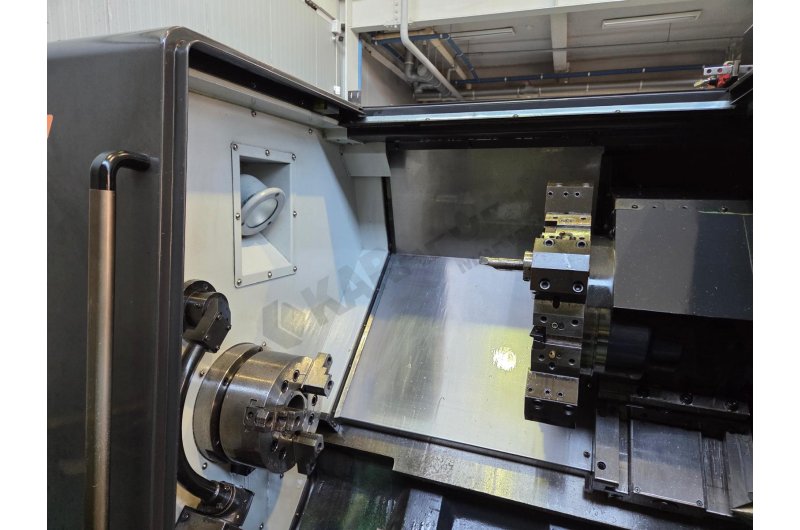

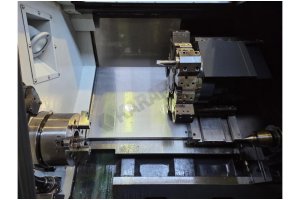

TARET VE TAKIMLAMA

• İstasyon Sayısı: 10 İstasyon

• Dış Çap Takım Ebadı: 25 x 25 mm

• Boring Bar (Delik Kateri) Çapı: Ø 50 mm

• İndeksleme Süresi: 0.15 sn

PUNTA (TAILSTOCK)

• Pinol Çapı: 100 mm

• Pinol Koniği: MT#5

• Pinol Hareketi: 100 mm

MOTOR VE GÜÇ

• Ana Motor Gücü (30 dk): 22 kW

• X Ekseni Servo Motor: 3.0 kW

• Z Ekseni Servo Motor: 4.0 kW

• Soğutma Pompası: 0.4 kW

• Toplam Güç Gereksinimi: 36.5 kVA

MAKİNE ÖLÇÜLERİ VE AĞIRLIK

• Yükseklik: 1735 mm

• Yerleşim (Uzunluk x Genişlik): 3838 mm x 1670 mm

• Makine Ağırlığı: 5300 kg
