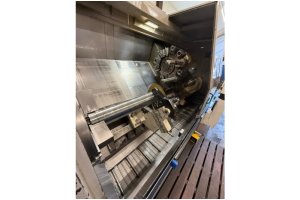

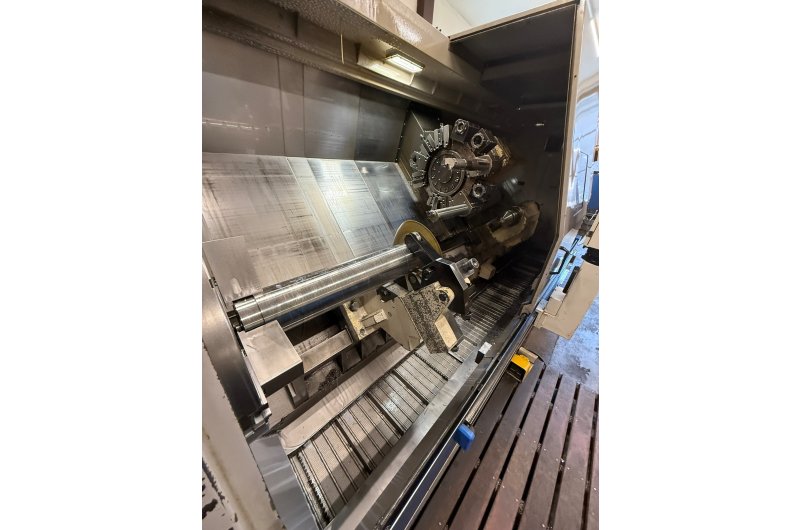

Doosan Puma 700Lm C Eksen Ve Ara Yataklı Cnc Torna Tezgah

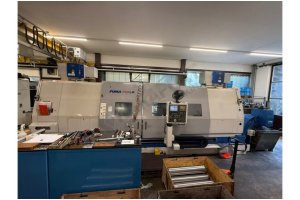

15 inç Doosan Puma 700LM C Eksen ve Ara Yataklı CNC Torna Tezgahı-2007

Yılı: 2007

Makine Avrupa’dadır. EXW fiyattır

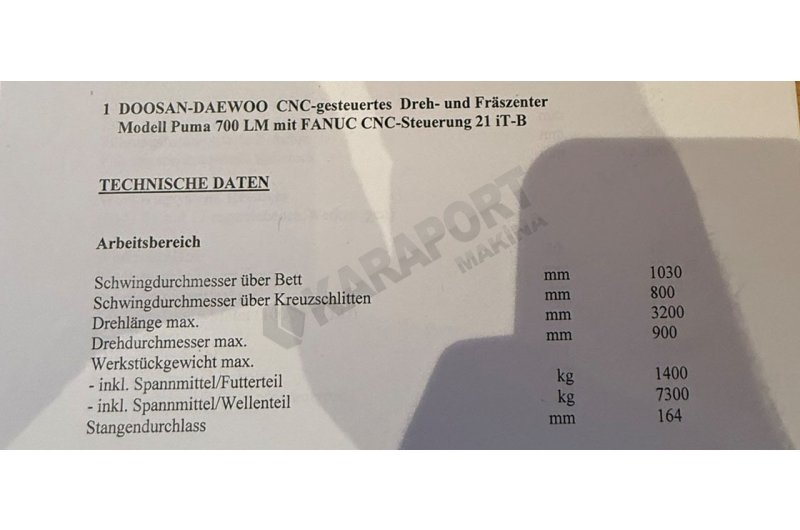

Teknik özellikleri

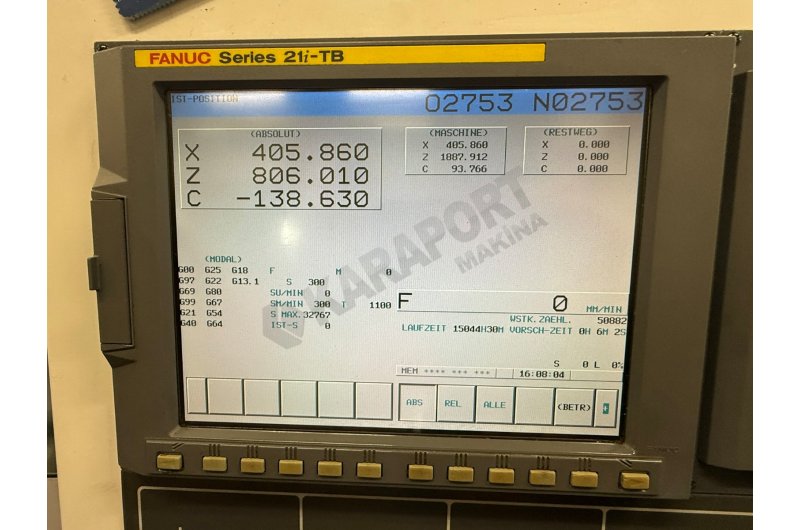

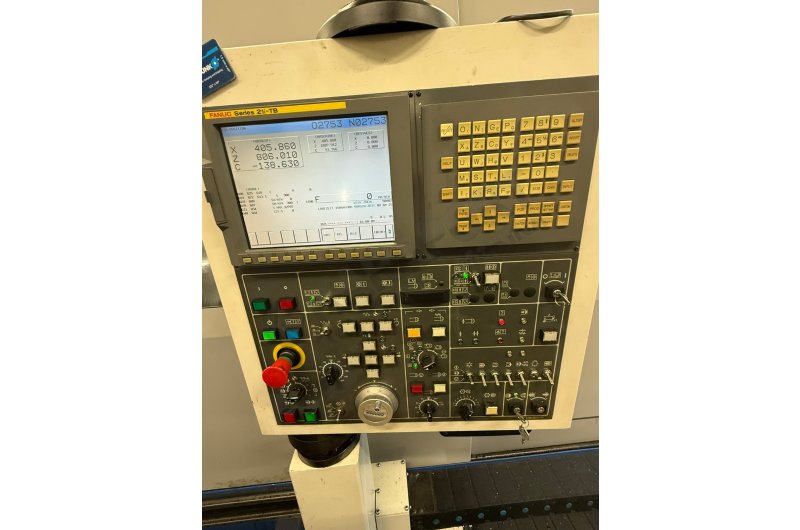

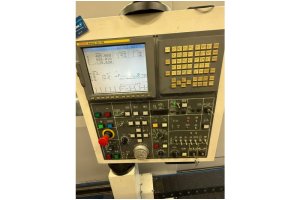

Fanuc 21i-TB kontrol

Masimum çevirme çapı: 1030 mm.

Kızak üzeri çevirme çapı: 800 mm.

Maksimum tornalama boyu: 3200 mm.

Maksimum tornalama çapı: 900 mm.

İş parçası ağırlığı (futterli): 1400 kg.

İş parçası ağırlığı (şaft tipi): 7300 kg.

Çubuk geçişi: 164 mm

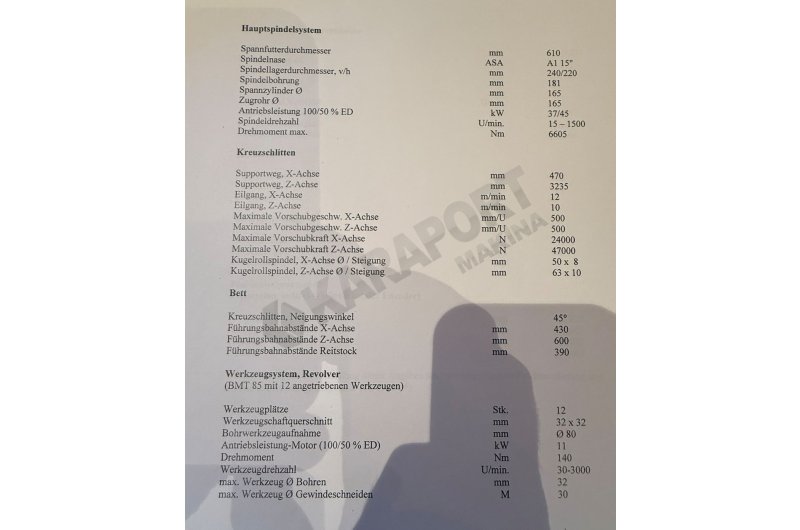

Ana Mil Sistemi

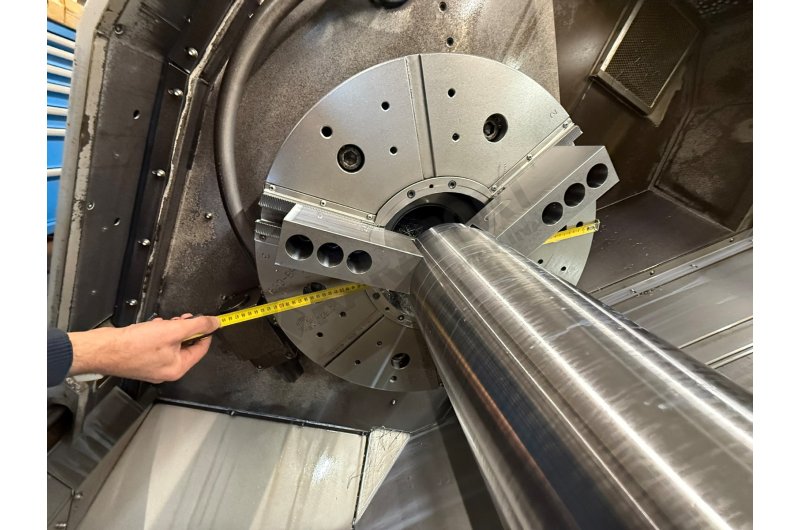

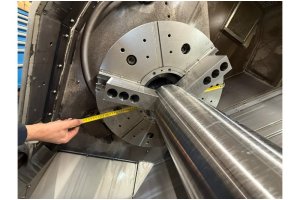

Ayna çapı: 610 mm

Spindel bağlantısı: ASA A1

Mil yatak çapı (ön/arka): 240 mm

Mil delik çapı: 181 mm

Pabuç silindiri çapı: 165 mm

Çekme borusu çapı: 165 mm

Motor gücü (100/50 % ED): 37 / 45 kW

Mil devir aralığı: 15 – 1500 dev/dk

Maksimum tork: 6605 Nm

Kızak Sistemi

X ekseni hareket mesafesi: 470 mm

Z ekseni hareket mesafesi: 3235 mm

Hızlı hareket (X/Z): 12 / 10 m/dk

Maks. ilerleme hızı (X/Z): 500 mm/dev

Maks. ilerleme kuvveti (X/Z): 24000 / 47000 N

Bilyalı vida (X): Ø 50 x 8 mm

Bilyalı vida (Z): Ø 63 x 10 mm

Gövde / Yatak

Kızak eğim açısı: 45°

Kızak ray genişliği (X): 430 mm

Kızak ray genişliği (Z): 600 mm

Ray genişliği (karşı punta): 390 mm

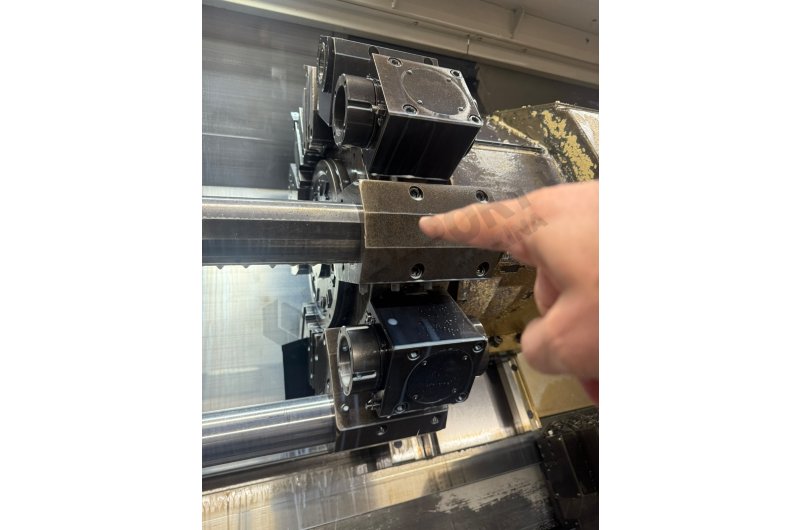

Takım Sistemi – Revolver (BMT 85)

Takım istasyonu: 12 adet

Takım sapı kesiti: 32 x 32 mm

Delme takımı tutucu çapı: Ø 80 mm

Tahrikli takım motor gücü (100/50 % ED): 11 kW

Tork: 140 Nm

Takım devir aralığı: 30 – 3000 dev/dk

Maks. delme çapı: Ø 32 mm

Maks. diş çekme kapasitesi: M30

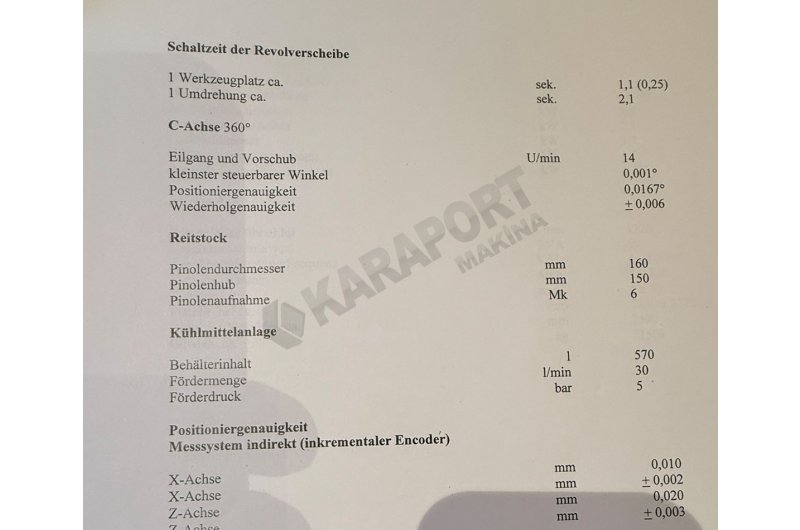

Taret takım değiştirme süresi

1 takım istasyonu: yaklaşık 1,1 sn (0,25 sn)

1 tam dönüş: yaklaşık 2,1 sn

C Ekseni (360°)

Hızlı hareket ve ilerleme: 14 dev/dk

En küçük kontrol edilebilir açı: 0,001°

Konumlandırma hassasiyeti: 0,0167°

Tekrarlama hassasiyeti: ± 0,006°

Karşı Punta

Punta gövdesi çapı: 160 mm

Punta strok mesafesi: 150 mm

Punta konik yuvası: MK 6

Soğutma Sistemi

Tank kapasitesi: 570 L

Debi: 30 L/dk

Basınç: 5 bar

Konumlandırma Hassasiyeti

Ölçüm sistemi: dolaylı (enkremental enkoder)

X ekseni konumlandırma hassasiyeti: 0,010 mm

X ekseni tekrarlama hassasiyeti: ± 0,002 mm

Z ekseni konumlandırma hassasiyeti: 0,020 mm

Z ekseni tekrarlama hassasiyeti: ± 0,003 mm

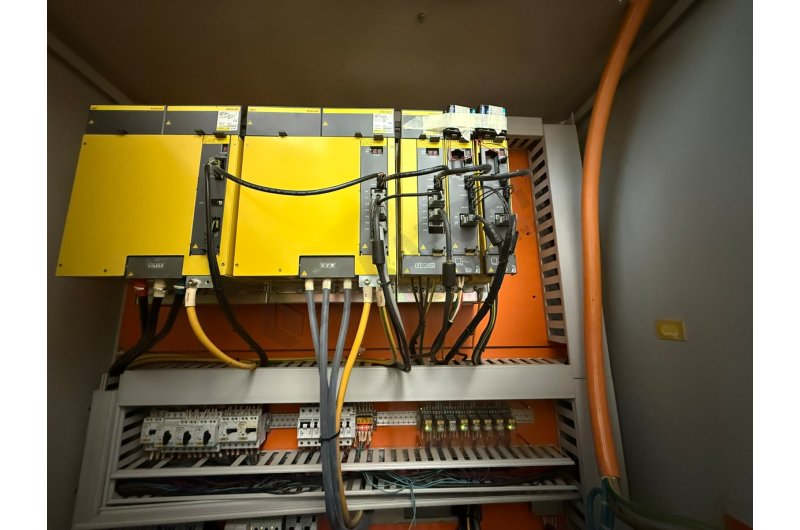

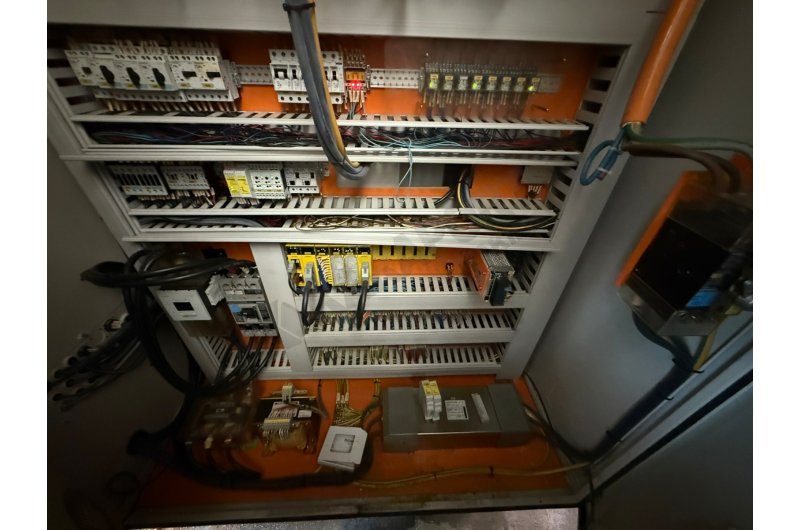

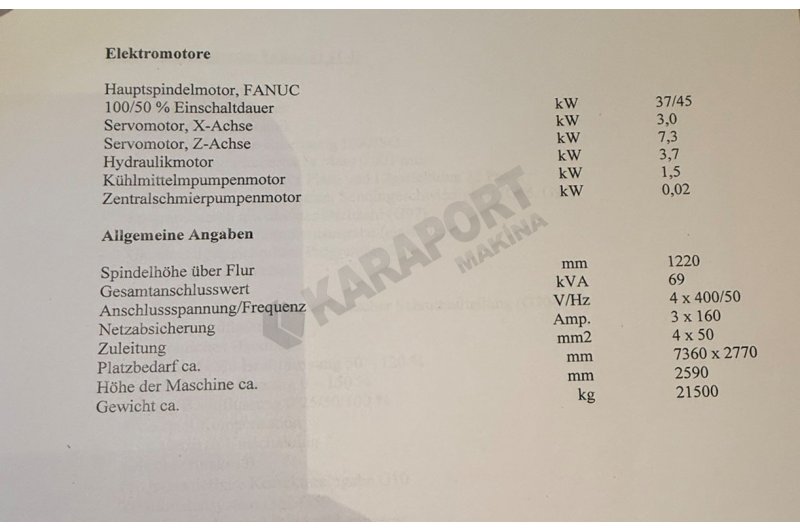

Elektrik Motorları

Ana mil motoru (FANUC), %100 / %50 çalışma oranı: 37 / 45 kW

X ekseni servo motoru: 3,0 kW

Z ekseni servo motoru: 3,7 kW

Hidrolik motor: 1,5 kW

Soğutma sıvısı pompa motoru: 0,02 kW

Merkezi yağlama pompası motoru: (değer belirtilmemiş)

Genel Bilgiler

Mil yüksekliği (zeminden): 1220 mm

Toplam güç tüketimi: 69 kVA

Bağlantı gerilimi / frekans: 4 x 400 V / 50 Hz

Şebeke sigorta değeri: 3 x 160 A

Besleme kablosu kesiti: 4 x 50 mm²

Makine alan ihtiyacı (yaklaşık): 7360 x 2770 mm

Makine yüksekliği (yaklaşık): 2590 mm

Makine ağırlığı (yaklaşık): 21.500 kg
