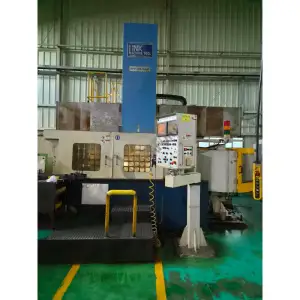

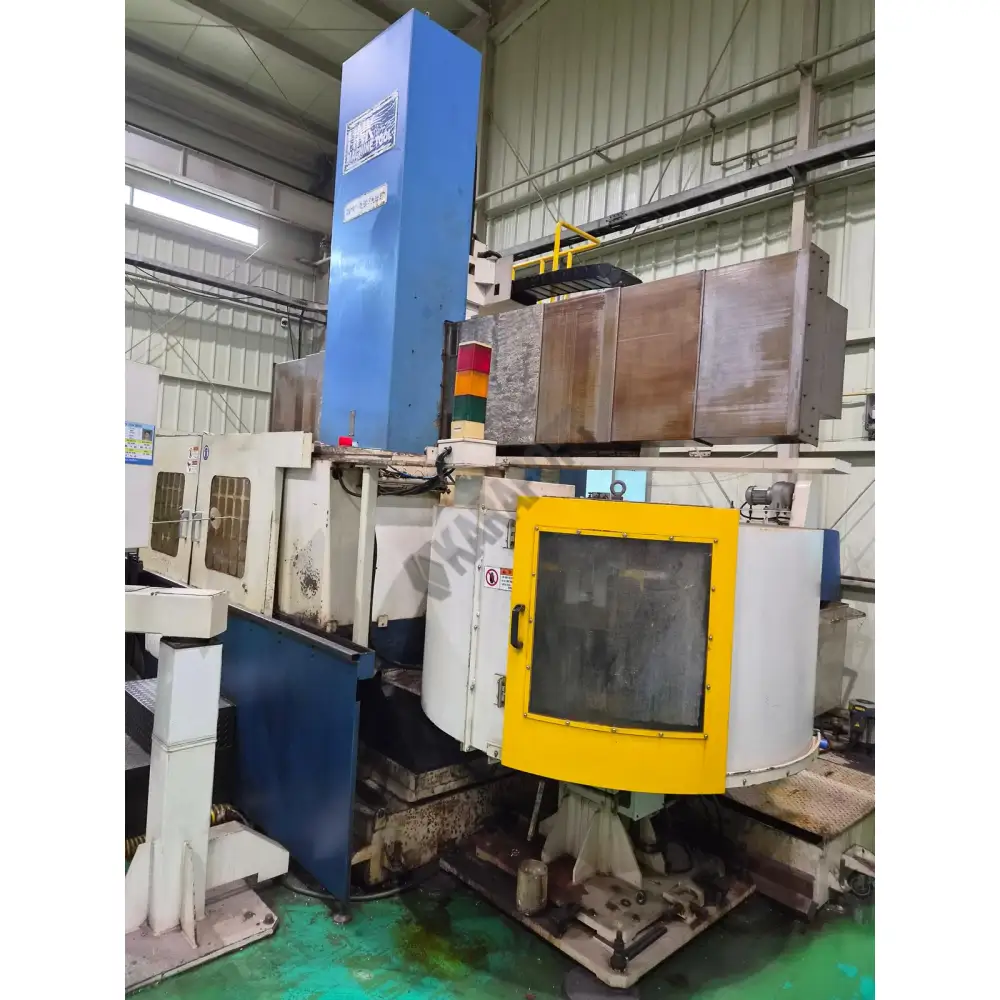

HNK NT-12/16F CNC Dik Torna Tezgahı-2008
HNK NT-12/16F CNC Dik Torna Tezgahı-2008
Yılı:2008
Konum: Kore
Teslim şekli: Exw'dir.
Teknik özellikleri
• CNC Kontrol Ünitesi: FANUC 18i-TB (2 Eksen X / Z)
• Kurulum Alanı (Genişlik x Uzunluk): 6.000 mm x 4.800 mm
• Maksimum Yükseklik: 4.510 mm
• Toplam Güç Kapasitesi: 90 kVA
İŞLEME KAPASİTESİ
• Maksimum Tornalama Dış Çapı: Ø1.250 mm
• Maksimum Swing Çapı: Ø1.600 mm
• Minimum Tornalama İç Çapı (Ram Geçiş): 350 mm
• Tabla Yüzeyi - Takım Tutucu Altı Mesafesi: Maksimum 600 mm (200 mm Std. Takım ile)
• Maksimum Tabla Yük Kapasitesi: 8.000 kg
TABLA (TABLE) ÖZELLİKLERİ
• Tabla Çapı: Ø1.250 mm
• Tabla Dönüş Hızı: Düşük 1 - 90 rpm / Yüksek 1 - 360 rpm
• Devir Değişimi: 2 Kademe / Kademesiz (S4 komutu ile)
• Maksimum Tork: 16.108 kgm (45 kW, 26.7 rpm altında)
• Tabla Yataklama: Thrust Roller Bearing (860 TMP1001-P5) & Taper Roller Bearing (32240-P5)
• Yağlama Tipi: Zorlamalı Sirkülasyon Yağlama (Basınçlı)
RAM KAFASI (RAM HEAD) VE EKSEN HAREKETLERİ
• Ram Tipi: 4-Köşe Kare Ram (240 mm x 240 mm)
• X Ekseni Hareketi (Sol / Sağ): -200 mm ~ +1.735 mm
• Z Ekseni Hareketi (Yukarı / Aşağı): 600 mm
• Takım Tutucu Sıkma Tipi: Curvic Coupling Tipi
• Takım Şaft Ölçüsü: 32 x 32 mm
• Dengeleme Sistemi: Hidrolik Karşı Ağırlık (Hydraulic Counter Balance)
• X / Z Seri İlerleme Hızı: X: 12.000 mm/dak | Z: 10.000 mm/dak
• X / Z Kesme İlerleme Hızı: 1 ~ 3.000 mm/dak
• Kızak / Kayıt Yağlama Tipi: Zorlamalı Yağlama
MOTOR GÜÇLERİ
• Tabla Tahrik Motoru: AC Spindle 37 / 45 kW (FANUC Model α40)
• X Ekseni Servo Motoru (Sol/Sağ): AC Servo 4 kW (FANUC Model α22/3000i)
• Z Ekseni Servo Motoru (Yukarı/Aşağı): AC Servo 4 kW (FANUC Model α22B/3000i)
• Hidrolik Ünite Pompası Motoru: AC 5.5 kW
• Soğutma Sıvısı Pompası (Coolant): AC 1.5 kW
• Tabla Yağlama Pompası Motoru: AC 0.75 kW

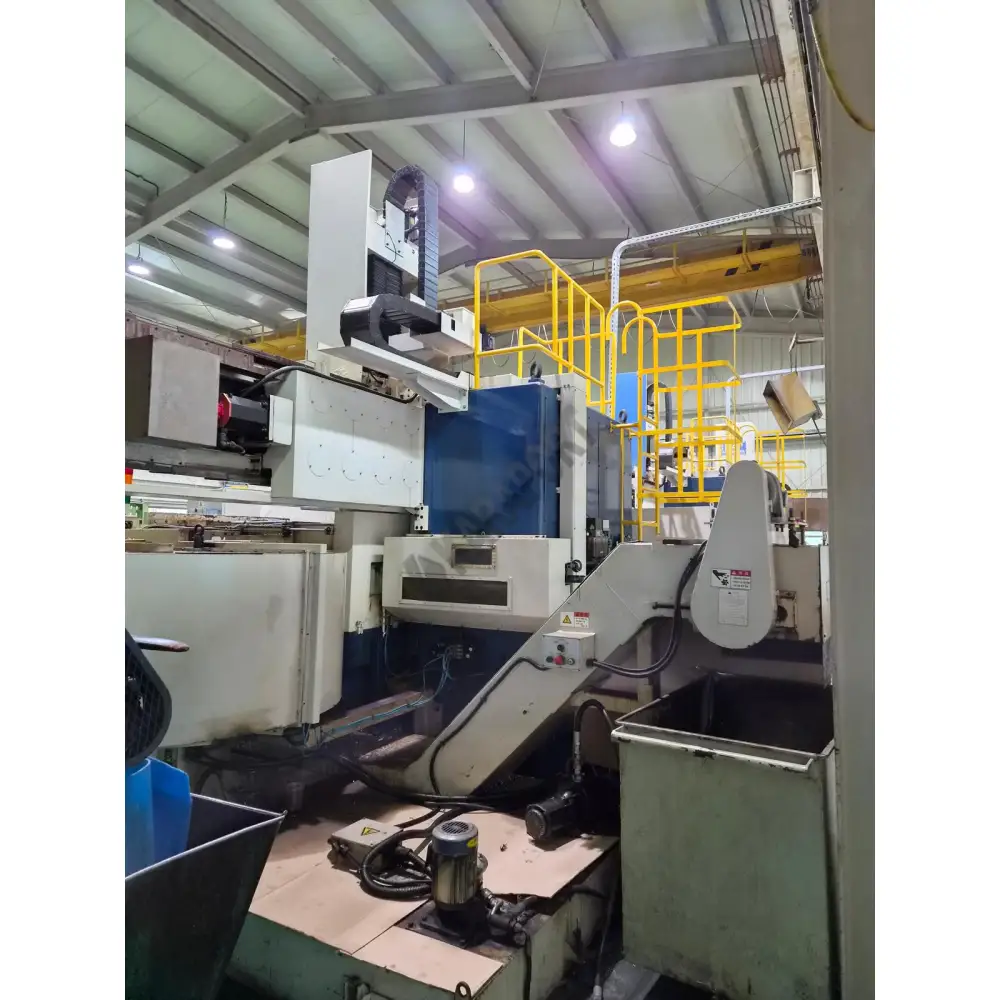

• Talaş Konveyörü Motoru: AC 0.75 kW
• Ram Kızak Yağlama Motorları (X/Z): AC 0.12 kW x 2 Adet
ELEKTRİK VE DAHİLİ DONANIMLAR
• Ana Güç Beslemesi: AC 3PH 220V (50/60 Hz)
• Kontrol Devresi Gücü: AC 1PH 220V (50/60 Hz)
• Uygunluk Standartları: MAS, JEM, JIS
• Güç ve Arayüz Paneli (1 Set)

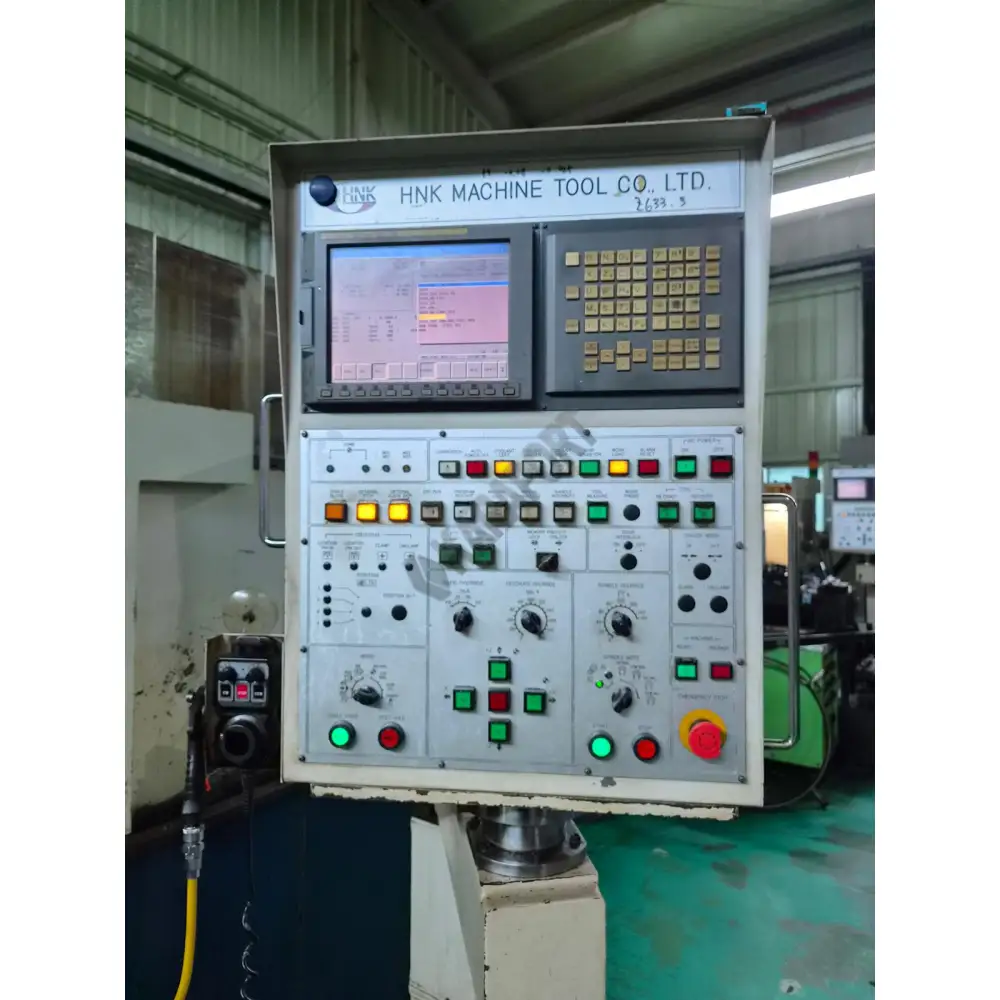

• Ayaklı Tip Kumanda / Operatör Paneli (1 Set)
• Manuel El Çarkı Kutusu / MPG Handwheel (1 Set)
• Makine Ağırlığı: Yaklaşık 22.000 kg (22 Ton)
